IEC型THT面板安装电源连接器结构

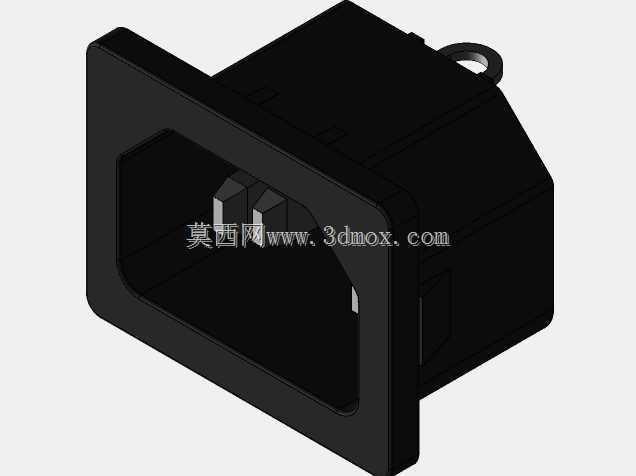

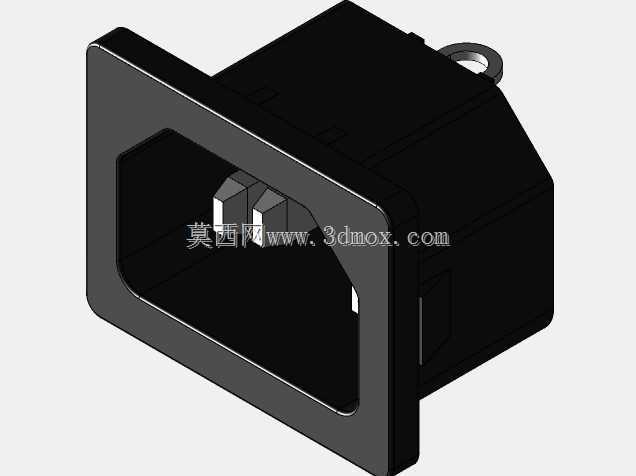

　　在各类工业控制机柜、台式电子设备、测试仪器、外置供电类机电产品的供电回路设计中，面板式电源输入连接器是保障市电接入可靠性的核心基础部件，这类部件直接决定了设备供电链路的连接稳定性、安装适配性与长期使用的接触可靠性，是结构设计阶段电气接口选型环节不可忽视的标准件。这款IEC规格的THT安装电源连接器，采用带法兰的面板嵌入安装结构，整体为黑色阻燃绝缘壳体，接触插片内嵌于壳体空腔内部，外侧法兰面与设备安装面板贴合，通过壳体自带的固定耳完成锁附固定，安装后插合端外露于设备面板外侧，方便与标准IEC电源线缆插头对接，焊接端则穿过面板开孔伸入设备内部，通过波峰焊或手工焊与设备内部PCB板的供电焊盘直接连通，省去了额外的接线端子转接步骤，

　　能有效缩减设备内部供电链路的布线空间，降低接线环节的接触电阻与虚接风险。设计阶段首先围绕面板安装的适配边界做了尺寸约束，整体长度控制在31mm，宽度21.7mm，高度24mm，对应的面板开孔尺寸可根据壳体嵌入段的外轮廓做匹配设计，适配的安装面板厚度为1.2mm，这个厚度参数覆盖了常规薄钢板机柜、塑料设备外壳、铝型材拼接面板的常见壁厚范围，安装时法兰面能完全覆盖开孔边缘，避免开孔毛刺外露，同时能起到一定的防尘限位作用，防止连接器受插拔力影响向设备内部移位。接触件的排布遵循IEC标准电源接口的引脚定义，7mm的引脚间距满足强电回路的电气间隙要求，能在常规250V交流供电场景下避免引脚间爬电距离不足带来的安全隐患，

　　插片采用导电性能优异的铜基材料做基底，表面做镀覆处理提升抗氧化能力与耐磨性能，长期插拔后仍能保持稳定的接触压力，减少接触发热问题。壳体的绝缘材料选用耐温等级适配波峰焊工艺的热固性塑料，能承受焊接过程中的短时高温而不变形，同时具备一定的抗冲击强度，在设备运输、日常使用过程中受外力碰撞时不易开裂，壳体空腔的深度设计刚好能容纳标准插头的插合行程，插合后插头与连接器的贴合面缝隙极小，能阻挡日常使用环境中的浮尘、少量溅液进入接触区域，降低接触件氧化、短路的概率。从实际选型应用的角度看，这类连接器广泛适用于中小功率的机电设备、桌面型工业仪器、开关电源前置面板、工控终端设备的市电输入接口，相比引线式电源接口，

　　面板直焊的安装方式能让设备外部的供电线缆插拔力直接传递到设备面板与PCB焊盘上，避免内部接线受拉扯松脱，同时标准化的接口尺寸能兼容市面上通用的IEC电源线缆，无需定制专用连接线，能大幅降低设备的物料采购成本与后期维护的配件替换难度。建模过程中对壳体的脱模斜度、固定耳的安装孔位、插片的伸出长度与定位台阶都做了精准还原，法兰面与壳体嵌入段的过渡位置做了微小的倒角处理，既方便安装时顺利嵌入面板开孔，也能避免锐边划伤安装人员的手部或是磨损线缆外皮，插片与壳体的结合位置做了密封凸台设计，能减少焊锡过程中助焊剂蒸汽渗入壳体内部污染接触件的可能，固定耳的位置设置在壳体顶部，不会额外占用面板的横向安装空间，在多接口并排布置的场景下能有效缩小接口之间的排布间距，提升面板的空间利用率。
