8针2.5mm节距THT直插公接头结构设计

　　在工业控制板卡、消费电子主板、小型嵌入式设备的板间连接场景里，这类THT直插公接头是非常常见的互连部件，很多刚入行的结构工程师在做PCB布局配合结构件的时候，很容易忽略接插件的安装边界细节，导致后期打样出现干涉、插合不到位的问题。这款8针规格的公接头，采用2.5mm标准节距设计，整体长度控制在22.4mm，宽度7mm，高度5.8mm，所有尺寸都是围绕波峰焊工艺的适配性做的考量——直插引脚的伸出长度刚好匹配常规1.6mm板厚的PCB，过波峰焊时不会因为引脚过长导致连锡，也不会因为过短出现焊盘吃锡不足的虚焊问题。

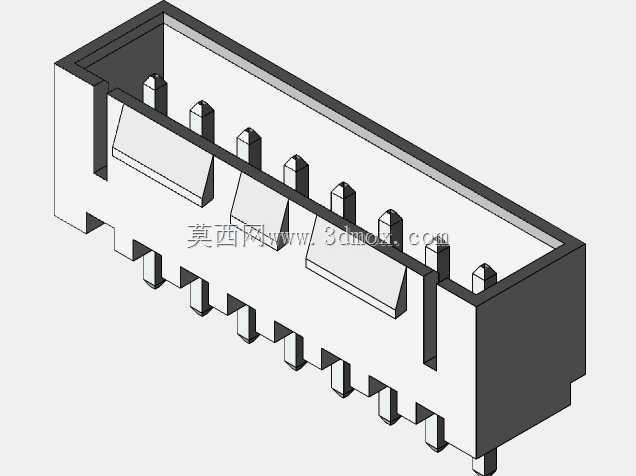

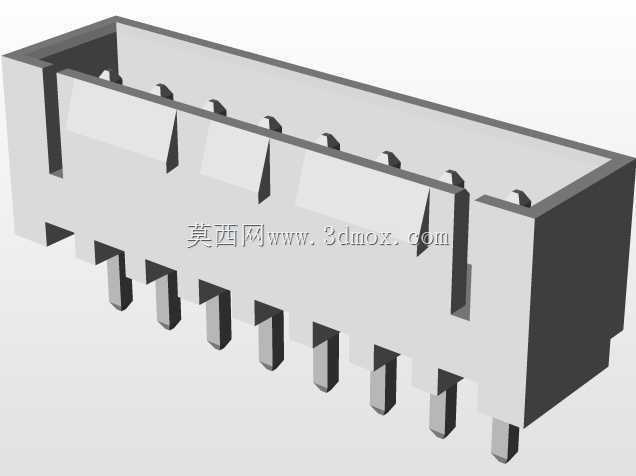

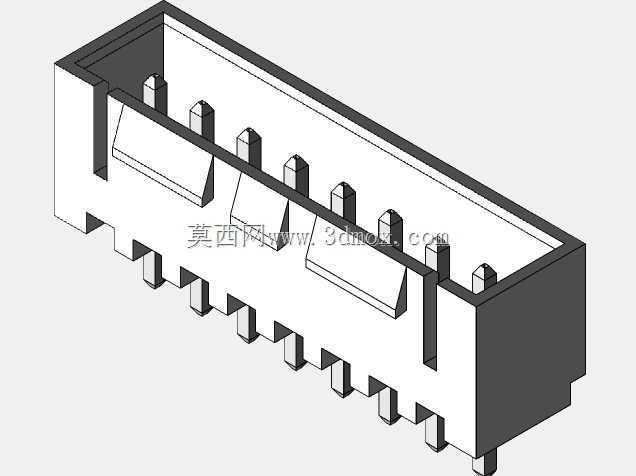

　　从结构设计逻辑来看，接头的绝缘基座采用带围边的槽式结构，外侧的定位凸台是和母座对插时的导向结构，插合过程中凸台先进入母座的导向槽，避免针脚出现歪针、折针的情况，很多低成本接插件省略了这个导向结构，现场装配时很容易因为对位不准压弯针脚，返修率居高不下。基座内侧的三个防脱卡扣结构，是插合到位后和母座内壁的卡槽配合的，能提供足够的保持力，避免设备在运输、振动工况下出现接插件松脱断电的问题，卡扣的倾斜角度做了15度的脱模斜度，注塑生产时不会出现粘模、卡扣缺胶的问题，同时插拔力控制在行业通用的范围内，既不会太松导致接触不良，也不会太紧导致现场装配困难。

　　引脚的排布完全遵循2.5mm节距的行业标准，每个引脚的根部都做了加宽的应力释放结构，因为THT接插件在焊接后，引脚和焊盘的连接处是应力集中点，如果设备存在持续振动，很容易出现引脚断裂的问题，根部加宽的结构能分散振动带来的应力，提升接插件的抗振性能。基座底部的齿状结构，是贴板焊接时的排气结构，过波峰焊时，焊锡流动产生的气体可以从齿状缝隙排出，避免基座底部出现气泡、虚焊的问题，同时齿状结构和PCB表面接触时，能形成均匀的缝隙，让助焊剂残留可以顺利排出，不会积在接插件底部长期腐蚀焊盘。

　　在实际选型应用中，这款接插件适合用在板间垂直连接的场景，比如主控板和电源板的信号互连、小型传感器模块和主板的连接，安装时需要注意在PCB布局时，接插件周围预留至少2mm的操作空间，方便手工插拔，同时要注意接插件的高度方向不要和外壳、其他高器件出现干涉，5.8mm的安装高度属于低矮型设计，适合用在厚度空间受限的薄型设备里，比如小型工控模块、便携检测设备的内部连接。设计建模的时候，要特别注意引脚的位置公差，每个引脚的中心距公差要控制在±0.05mm以内，不然和母座对插时会出现个别针脚对位不准的问题，绝缘基座的外形公差要控制在±0.1mm，导向凸台的尺寸公差要做负公差设计，保证和母座的导向槽能顺畅滑入，不会出现卡滞。另外基座的材质一般选用阻燃PBT材质，建模时要考虑注塑成型的壁厚均匀性，整体壁厚控制在1.2mm左右，避免出现注塑缩水、变形的问题，围边的厚度不要太薄，不然多次插拔后容易出现围边开裂的问题。很多工程师在做接插件建模时，只会画个大概的外形，忽略了引脚的实际伸出长度、卡扣的具体位置、底部的排气齿结构，导致后期结构评审时发现和PCB、外壳干涉，或者焊接工艺性有问题，这款接头的所有细节结构都是围绕量产工艺、现场装配、长期使用可靠性设计的，没有多余的结构，每个特征都有对应的工程作用。
