TO263封装三引脚贴片芯片三维结构

　　在消费电子、工业控制板卡、车载电源模块的PCB布局设计环节，表贴功率器件的封装三维模型是结构干涉校验、焊盘匹配设计、生产钢网开制的核心参考依据，TO263作为大电流表贴功率器件的主流封装形式，广泛应用在低压差线性稳压器、大功率MOS管、肖特基整流二极管等半导体器件的封装载体上，这类器件通常承担板卡上的电源转换、功率开关、大电流整流功能，工作过程中会产生一定热量，因此封装本身的散热焊盘尺寸、引脚共面度、本体高度都会直接影响器件的焊接可靠性与长期工作稳定性。

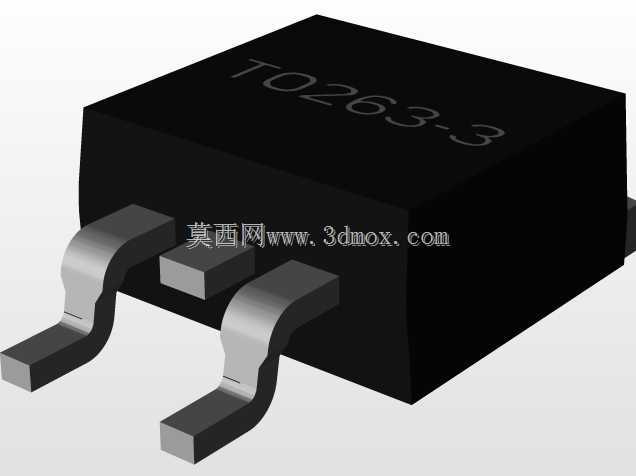

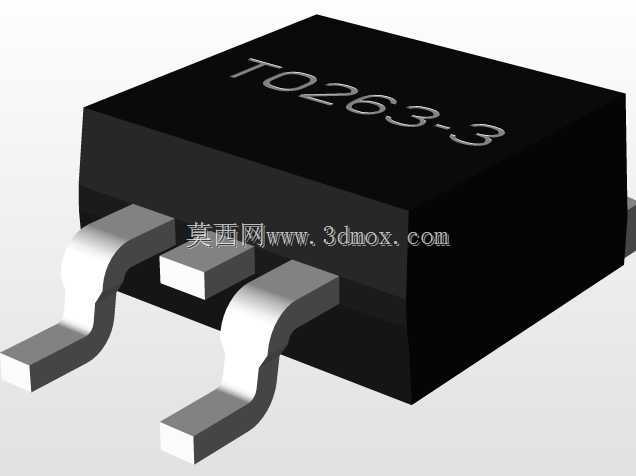

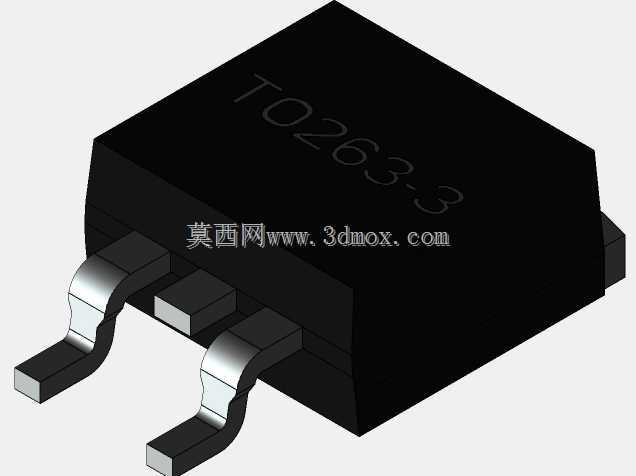

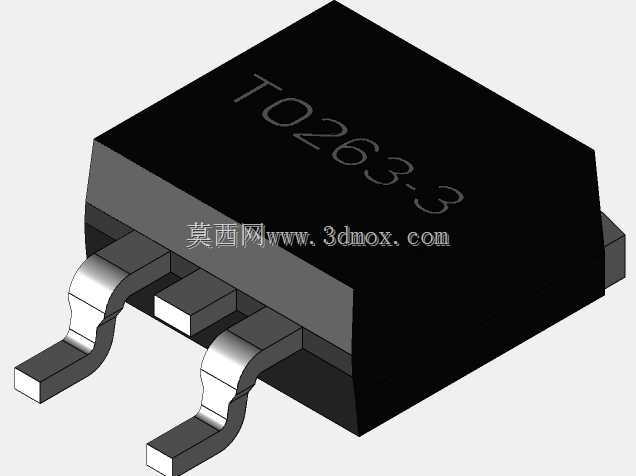

　　这款三引脚TO263封装的三维结构，完全按照实际量产的封装尺寸参数构建，本体长度控制在10.414mm，宽度为4.826mm，相邻引脚的中心螺距为5.08mm，建模过程中严格还原了封装本体的塑封棱角、引脚的冲压弯折弧度、引脚末端的可焊区镀层区域，同时保留了封装背部的大面积裸露散热焊盘结构——这部分结构是TO263封装实现高散热能力的核心，实际焊接时该区域会与PCB上的散热焊盘充分结合，通过PCB铜箔将器件工作产生的热量快速导出，避免器件结温过高触发过温保护甚至损坏。

　　从结构设计的细节来看，三个引脚的弯折角度完全符合SMT贴片工艺的要求，引脚伸出本体的长度、引脚根部与塑封本体的间隙都做了精准还原，在PCB布局阶段，设计人员可以直接调用该模型进行器件与周边元件的间距校验，避免出现引脚与相邻丝印、过孔、表贴电阻电容的干涉问题，同时可以根据模型的本体高度，评估板卡装配后与外壳、散热片、相邻接插件的垂直空间余量，尤其是在紧凑结构的电源模块设计中，垂直空间的冗余量往往直接决定整个产品的结构可行性。

　　不同于小尺寸的SOT23、SOP类表贴封装，TO263封装的器件通常承载的电流更大，对焊接质量的要求更高，精准的三维模型可以帮助工艺人员提前评估钢网开窗的位置与尺寸，确认焊膏印刷区域与引脚、散热焊盘的匹配度，减少回流焊过程中出现的虚焊、连锡、立碑等工艺缺陷。在进行热仿真分析时，该模型的本体尺寸、散热焊盘接触面积也可以作为仿真建模的基础输入，帮助热设计工程师更准确地评估器件在不同工作电流、不同通风条件下的温升表现，提前优化散热路径设计，比如是否需要在器件上方增加导热垫连接外壳、是否需要扩大PCB上散热焊盘的铜箔面积、是否需要增加过孔阵列将热量传导到PCB背面。

　　建模过程中特意还原了塑封本体表面的标识印刷区域的平整度，实际生产中该区域会印刷器件型号、批次、极性标识，模型保留该平面特征可以帮助PCB设计人员在输出装配图时，准确标注器件的极性方向，避免生产过程中出现器件贴反的问题。引脚部分的建模没有做过度的简化，还原了冲压引脚的截面特征与弯折处的圆弧过渡，这部分细节在进行DFM可制造性检查时尤为重要，能够帮助工艺人员确认引脚与焊盘的接触长度是否符合IPC焊接标准，评估不同厚度锡膏印刷后的焊点成型效果，确保大电流工况下焊点的载流能力与机械强度满足长期使用要求。

　　在车载电子的板卡设计中，TO263封装的器件往往需要满足更高的振动可靠性要求，精准的三维模型可以帮助结构工程师评估器件点胶加固的位置与胶量，确认点胶区域不会与周边元件产生干涉，同时可以结合引脚的结构强度参数，仿真振动工况下引脚的应力分布，优化焊盘的设计形状，减少应力集中导致的焊点开裂问题。对于电源类产品的设计而言，这类功率器件的布局位置直接影响整个电源的EMC表现，通过三维模型可以提前评估器件与敏感信号线路的空间距离，优化功率回路的走线长度，减少开关噪声对周边模拟电路的干扰。
