1206封装贴片多层陶瓷电容器三维结构

　　在消费电子、工业控制、汽车电子的电路板级设计中，表面贴装类无源元件的占位精度直接决定了PCB布局的布线效率与后期SMT产线的良率，1206封装的多层陶瓷贴片电容作为通用容值区间覆盖最广的MLCC品类，几乎出现在所有采用表面贴装工艺的板卡设计中，从电源输入端口的高频去耦、信号链路的耦合隔直，到驱动电路的缓冲吸收，不同容值、耐压等级的同封装电容可以在不改动PCB焊盘设计的前提下完成物料替换，这也是该封装规格常年保持高通用性的核心原因。做这类元件的三维建模时，首先要锚定的是安装边界的尺寸公差，不能只盯着标称的长3.2mm、宽1.6mm、高0.94mm的名义值做实体，要考虑SMT工艺中焊盘的钢网开口、元件回流焊过程中的轻微位移余量，

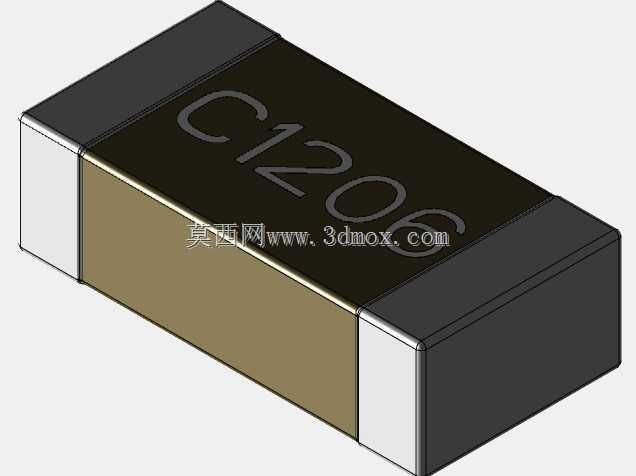

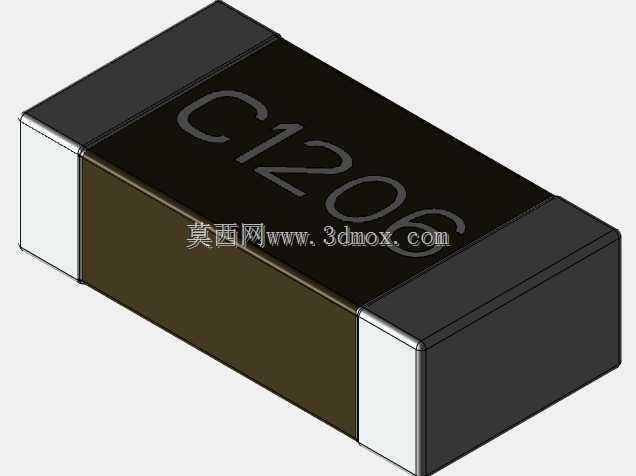

　　模型本体的两端端电极区域要严格区分陶瓷基体与金属镀层的分界位置，端电极的三个面包覆结构要还原真实工艺：包裹陶瓷端头的正面、侧面与底面部分，镀层厚度控制在实际量产的常规区间，避免建模时出现端电极与陶瓷基体齐平、甚至缩进基体的错误，这类错误导入PCB装配仿真时会直接出现焊盘与元件电极不接触的干涉报错。很多新手建模时容易忽略元件顶部的丝印标识区域，真实量产的1206电容会在陶瓷本体的顶面标注容值、耐压或者料号缩写，模型中还原这个细节不是为了视觉效果，而是在做整机的装配干涉检查时，尤其是板卡上方存在结构件压接、屏蔽盖安装的场景，可以通过顶面标识的位置判断元件是否存在反向贴装的识别空间，避免结构件遮挡元件丝印导致产线目检无法判断贴装方向。

　　从功能特性来看，这类MLCC的陶瓷基体采用多层叠层结构，虽然三维外观模型不需要还原内部的电极叠层，但外部结构的倒角设计必须符合实际物料的特征：陶瓷基体的四条棱边都存在轻微的工艺倒角，不是尖锐的直角，端电极与陶瓷基体衔接的位置也存在平滑的镀层过渡，不会出现生硬的直角拼接，这些细节在做设备的可视化演示、产线贴装路径仿真时，会直接影响虚拟调试的真实度——如果模型是完全尖锐的直角结构，贴片机吸嘴取料时的碰撞检测会出现误判，认为吸嘴下行过程中与元件棱边存在硬干涉，导致仿真得出的取料高度参数无法直接导入真实设备使用。在不同行业的应用场景中，这个封装的电容选型边界也有差异：消费类电子产品中使用的常规品，本体高度可以做到标称值的下差，

　　给板卡上方的超薄结构件留出更多安全间隙；而工业级、车规级的同封装电容，因为内部叠层数量更多、端电极镀层更厚，整体高度会接近名义值的上差，做结构设计时如果只按最小高度预留空间，很容易出现元件顶到上方壳体的装配问题，这也是为什么三维建模时要把尺寸公差的上下限都考虑进模型的特征设计里，不能只做一个绝对理想尺寸的实体。另外，模型的坐标系原点设置也有讲究，要把原点放在元件本体底面的几何中心，与SMT贴装时的元件拾取中心、PCB封装的原点完全对齐，这样导入ECAD与MCAD协同的设计环境时，不需要额外调整坐标位置就能直接完成板卡装配，不会出现元件偏移焊盘的问题。很多结构工程师在做板级堆叠设计时，习惯直接调用简化的方块模型代替真实元件模型，往往会漏掉端电极的突出厚度、本体倒角的尺寸，导致后期打样时出现焊盘与元件不匹配、元件与周边结构件间隙不足的问题，精准还原的三维结构可以在设计阶段就把这些潜在问题排查掉，减少打样迭代的次数。
