PLCC20贴片式可编程逻辑芯片封装结构

　　在工业控制板卡、嵌入式智能设备、小型可编程逻辑终端的PCB布局环节，PLCC封装的芯片一直是兼顾焊接可靠性与后期维护便利性的常用选型，这款20引脚的SMD封装结构，正是针对板上空间紧凑、引脚密度适中的逻辑控制场景设计。日常做板级结构设计时，很多工程师容易忽略封装本体与周边元件的安全距离，这款模型在建模阶段就还原了真实器件的引脚成型弧度与本体拔模斜度，引脚采用1.27mm标准间距，刚好匹配常规2层板以上的布线线宽与过孔尺寸，不需要为了避让引脚额外压缩走线空间，9.04mm×9.04mm的本体宽度，在布局时可以给周边的去耦电容、限流电阻留出足够的焊接操作空间，避免回流焊时出现连锡、虚焊的问题。从实际应用场景来看，

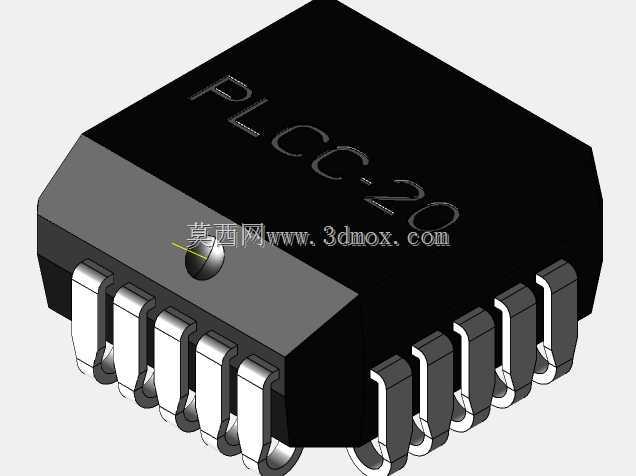

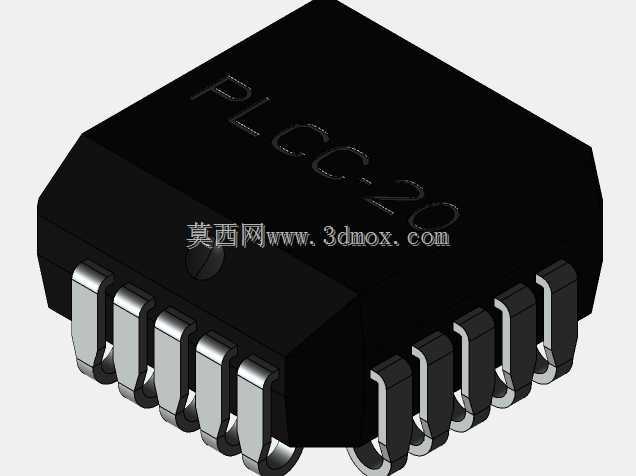

　　这类PLCC20封装的可编程逻辑器件，常被用在小型IO扩展模块、老式工业设备的控制板改造、教学实验板的逻辑单元上，相比直插DIP封装，它的贴片结构能大幅降低板卡的整体厚度，适配壁挂式、嵌入式安装的紧凑设备外壳，同时相比QFP等细间距封装，1.27mm的引脚间距对SMT贴片的设备精度要求更低，小批量打样时甚至可以手工焊接完成返修，不需要依赖高精度贴片机，对于研发阶段的样板调试非常友好。设计这款三维模型的时候，首先还原了真实器件的引脚弯折结构，每个引脚的接触焊盘位置都做了贴合实际焊盘的平面处理，导入PCB设计软件时可以直接匹配标准封装库的焊盘位置，不需要额外调整坐标；本体表面的标识凹槽也做了还原，对应实物上的一号引脚定位标记，

　　避免装配时出现芯片方向装反的低级错误。很多新手工程师在做结构干涉检查时，往往只考虑芯片本体的长宽尺寸，忽略了引脚向外延伸的突出量，这款模型完整还原了引脚向外伸出的成型尺寸，在做外壳装配、散热片贴合、三防漆喷涂遮挡工装设计时，可以直接用来做干涉检查，不会出现设计时预留空间足够、实际装配时引脚顶到外壳筋位的问题。另外，这类贴片封装的芯片在波峰焊或者回流焊过程中，本体的高度会影响焊膏的印刷厚度与贴片头的下压行程，模型还原了真实器件的本体高度参数，做钢网开孔设计、贴片程序编写时，可以直接参考模型的Z向尺寸设置参数，减少试产阶段的参数调整次数。从长期使用的可靠性角度来看，PLCC封装的J型引脚结构相比鸥翼引脚，抗机械振动能力更强，

　　在有一定振动的工业设备场景下，引脚不容易出现疲劳断裂，模型里的每个J型引脚都还原了真实的弯折半径与厚度，做板级振动仿真时，可以直接导入模型赋予对应的材料属性，模拟不同振动频率下引脚的应力分布，提前优化焊盘的尺寸与固定方式。在做整机的热设计时，黑色塑封本体的散热面积也可以通过模型直接提取，计算芯片满负荷运行时的温升情况，判断是否需要额外增加散热措施，不需要再手动测量实物尺寸换算参数。对于刚接触电子结构设计的工程师来说，这款模型也可以作为PLCC封装系列的建模参考，掌握这类带成型引脚的贴片元件建模逻辑，后续做其他引脚数的同类型封装时，可以快速调整引脚数量与本体尺寸，提升封装库的搭建效率。
