MS4525双侧端口压力传感器结构设计

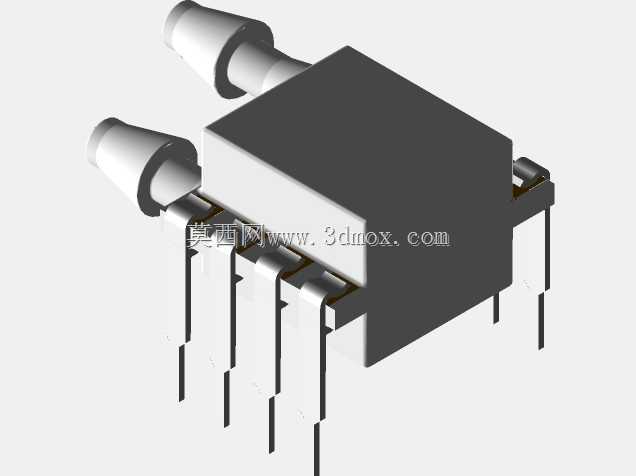

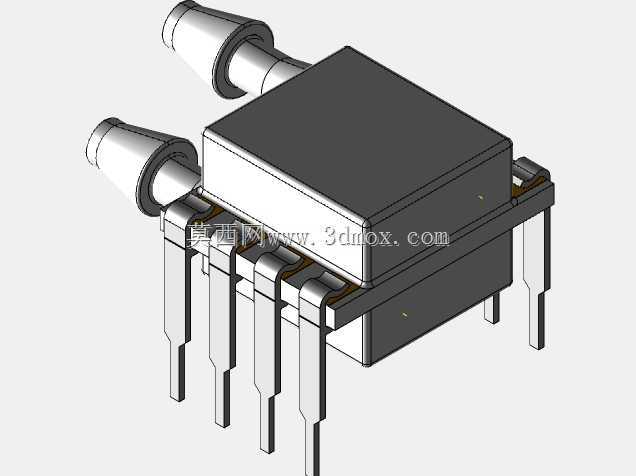

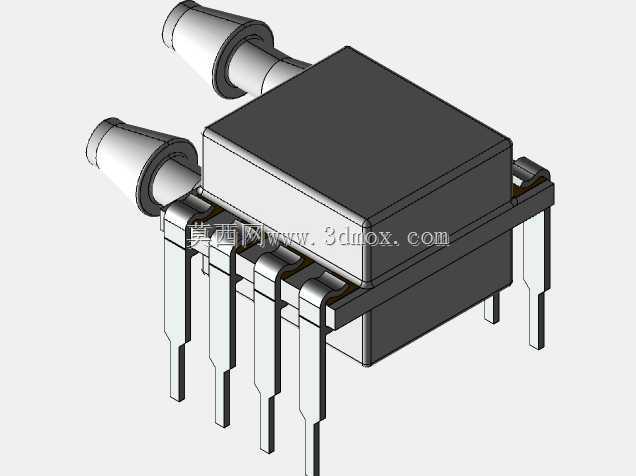

　　在气动控制、医疗呼吸设备、工业过程气路监测这类需要精准采集微差压、表压信号的场景里，压力传感器的安装适配性、气路密封性、引脚焊接可靠性直接决定整套检测回路的运行稳定性，MS4525这类双侧端口直插式压力传感器，就是针对板载式气路集成需求开发的核心检测元件。做这类元件的三维结构建模时，首先要锚定实际生产装配的全流程边界，不能只做外观示意——从PCB波峰焊的引脚伸出长度，到气路软管插接的倒刺结构尺寸，再到周边元件的安全避让距离，每一处尺寸都要和实际量产的元件参数对齐，否则建出来的模型导入整机装配后，要么出现焊盘干涉，要么出现气管插装不到位的漏气隐患。这款传感器采用THT通孔直插封装，引脚节距严格遵循2.54mm标准排距，

　　适配市面上绝大多数通用PCB的孔位设计，不需要额外定制异形焊盘，对于硬件工程师做板级布局来说，能直接调用标准封装库的孔位参数，减少Layout阶段的反复核对工作量。传感器本体的外形尺寸控制在长17.4mm、宽12.4mm、高9mm的范围内，属于小体积板载元件，在紧凑式气路控制板上布置时，只需要在本体周边预留1mm以上的元件避让空间，就能满足自动插件机的操作头行程需求，不会和周边的电容、气路接头产生装配干涉。双侧的宝塔式气嘴结构是这款传感器的核心设计点，两个气嘴分别对应高压侧和低压侧取压口，气嘴的锥度、倒刺环的间距和深度都经过匹配验证，适配常规内径的柔性气动软管，插接后不需要额外打胶就能实现可靠密封，

　　能承受常规工业气路的工作压力而不出现脱管、漏气问题。建模时要特别注意气嘴的同轴度公差，两个气嘴的轴线要保持平行且和传感器本体顶面垂直，否则实际装配时软管会出现弯折憋压，直接影响压力检测的精度，甚至导致气路堵塞。引脚部分采用8引脚直插设计，除了电源、信号输出的功能引脚外，预留的空引脚也做了等长等粗的建模还原，引脚的折弯角度、伸出本体的长度都严格匹配实际元件的成型尺寸，在做PCB装配仿真时，能准确模拟引脚过波峰焊后的吃锡高度，提前预判是否会出现引脚过长顶到壳体、或者过短导致焊接虚接的问题。从应用场景来看，这类传感器常被用在制氧机的气路流量检测、呼吸机的气道压力监测、工业气动夹具的压力反馈、环境除尘设备的风道差压检测等场景，这些场景的共同特点是传感器需要直接集成在主控板上，同时气路接口要和板载的气路通道快速对接，不需要额外的转接安装座，能大幅减少整机的零件数量，压缩装配工时。做结构设计选型时，还要注意传感器的安装高度，9mm的本体高度是从引脚焊接面到传感器顶面的总高度，在设计设备外壳的内部筋位时，要避开传感器正上方的区域，同时要注意气嘴的伸出方向，两个气嘴平行布置在本体的同一侧，布置气路走向时要顺着气嘴的轴线方向走管，避免软管过度弯折产生的附加应力拉扯传感器，长期使用后导致引脚开焊或者气嘴密封失效。建模过程中还要还原传感器本体的分型线、引脚和塑封本体的结合台阶这些细节，

　　不要把模型做成光滑的理想化方块——这些细微的结构特征在做整机的EMC屏蔽结构设计时很重要，塑封本体的台阶位置刚好是屏蔽罩的定位贴合面，如果忽略这些细节，屏蔽罩装配后会出现缝隙，影响屏蔽效果。另外，双侧端口的设计让这款传感器既可以测表压（一侧通被测介质、一侧通大气），也可以测差压（两侧分别通两个被测压力腔），在做三维装配时，可以根据不同的应用场景模拟气管的插接走向，提前验证气路布置的合理性，避免后期打样后才发现气管和其他部件干涉，反复改板增加研发成本。对于结构工程师来说，这类标准电子元器件的精准三维模型，是做整机数字化装配验证的基础，不需要拿到实物样品就能完成全部的布局设计、干涉检查、装配工艺模拟，能大幅缩短产品的研发周期，减少样机试做阶段的问题整改次数。
