MS4525顶部端口压力传感器结构设计

　　在气动控制、医疗呼吸设备、小型工业气路检测的场景里，这类带顶部引压端口的压力传感元件是气路参数采集的核心部件，不同于侧出端口的传感元件，顶部垂直引压的结构能最大程度压缩安装时的横向占用空间，适配气路接口垂直布置的紧凑安装工况，比如便携医疗设备的气路模块、小型气动执行器的端板集成场景，不需要额外转接引压管路就能直接对接气路接头，减少管路转接带来的压力检测滞后与漏气风险。从结构设计逻辑来看，这款传感元件采用标准THT通孔直插封装，引脚节距设置为2.54mm，完全匹配通用PCB板的标准孔距，不需要在PCB设计时单独定制非标准孔位，能直接兼容常规波峰焊、手工焊的加工工艺，降低电路板加工的适配成本。主体外形的长宽尺寸控制在12.4mm与15.

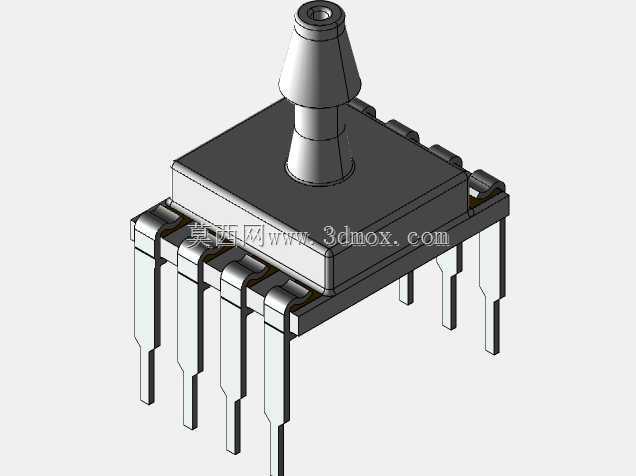

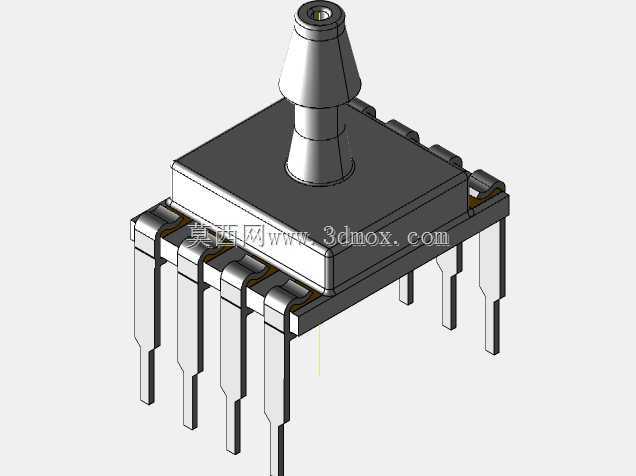

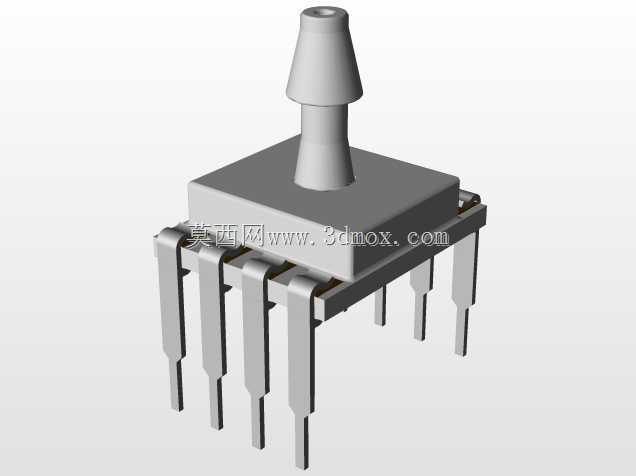

　　8mm，整体高度包含顶部引压锥台在内为15.8mm，安装时只需要在PCB对应位置预留出略大于主体投影的避让空间，同时在PCB对应引压端口的位置预留通气过孔，就能完成元件的板上安装，不需要额外设计固定支架，引脚本身的焊接强度就能满足常规工业场景下的抗振动要求。顶部的引压端口采用锥台结构设计，这种锥度造型能快速对接软质气管，配合管箍或者倒刺结构就能实现可靠的气路密封，引压通道直接连通元件内部的压力感应芯体，气路路径短，压力响应速度快，能捕捉到气路内微小的压力波动，适合需要动态压力检测的工况，比如呼吸节律检测、气动系统的微泄漏检测场景。在建模过程中，需要重点还原引脚的成型角度与伸出长度，确保引脚的位置度与标准2.54mm节距完全匹配，

　　避免出现虚拟装配时引脚无法对应PCB孔位的问题；顶部引压锥台的锥度与外径尺寸需要严格匹配常用气管的内径范围，保证对接时的密封兼容性；主体塑封外壳的棱角做了微小的倒角处理，建模时不能忽略这些工艺细节，避免模型与实际量产元件的外形出现偏差，影响后续结构干涉检查的准确性。对于设备选型的工程师来说，这款元件的安装边界非常清晰，板上安装时引脚伸出PCB背面的长度需要纳入整体设备的厚度核算，避免背面引脚与设备外壳或者其他板下元件出现干涉；顶部引压端口的高度需要预留出气管安装后的弯曲空间，不能在端口正上方布置其他结构件，防止气管弯折堵塞气路。不同于贴片封装的压力传感器，这款直插封装的元件在焊接时的应力耐受能力更强，适合存在一定温度循环的工业工况，

　　不会因为PCB热胀冷缩导致焊点脱落失效；顶部引压的结构也避免了侧方引压时管路横向伸出占用空间的问题，在多通道密集布置的气路检测板上，能缩小相邻元件之间的布置间距，提升整个检测模块的集成度。建模时还需要注意引脚的共面度，实际量产元件的引脚底部会保持在同一平面，保证焊接时每个引脚都能与PCB焊盘充分接触，避免虚焊问题；塑封主体与引压金属端口的结合位置做了密封台阶设计，这个细节在模型中需要准确还原，因为这个位置是元件气路密封的关键位置，如果结构设计时忽略这个台阶的尺寸，可能会导致安装时密封结构压装不到位，出现引压漏气的问题。在实际应用中，这类压力传感器的测量量程覆盖微压到中低压范围，配合对应的信号调理电路就能输出标准的电压或者数字信号，直接接入设备的主控系统，不需要额外增加信号放大电路，简化外围电路设计。
