直插式THT自锁电源开关结构设计

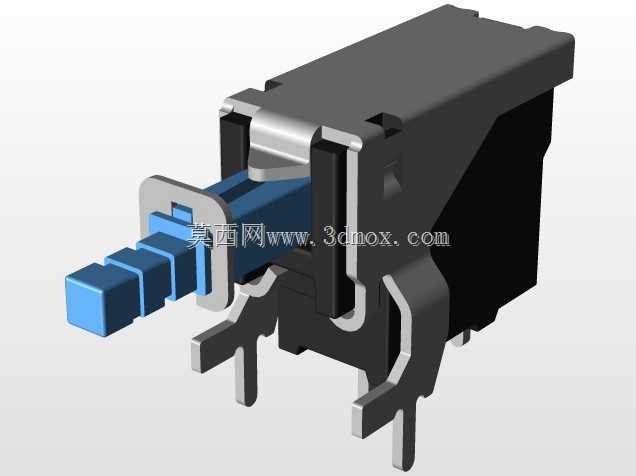

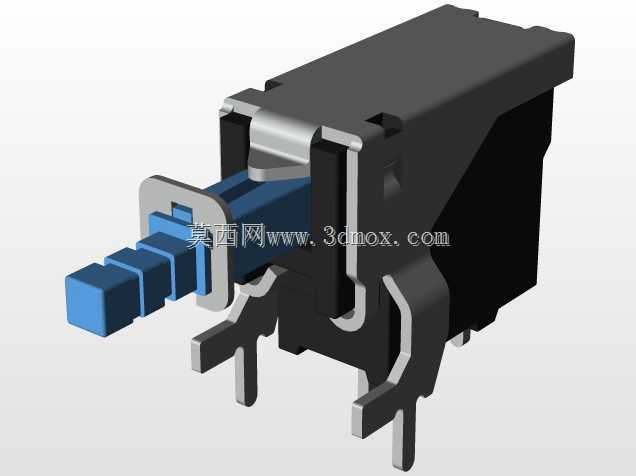

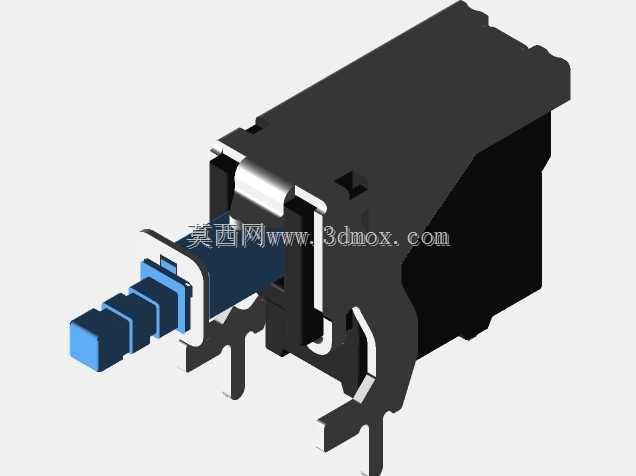

　　在消费类电子、小型工控终端、桌面型测试仪器的板级电路设计中，直插式自锁电源开关是板载电源通断控制的常用元件，这类开关直接焊接在PCB板上，不需要额外的固定支架与外接连线，能够大幅简化整机内部的布线结构，减少装配环节的接线工序，提升整机生产的装配效率。这款THT封装的自锁电源开关，整体外形尺寸控制在28mm长度、16mm宽度、21mm高度范围内，安装引脚采用标准通孔插装设计，引脚间距匹配常规PCB板的通孔排布规范，在PCB布局阶段，设计人员只需要按照引脚位置预留对应直径的金属化通孔，不需要额外预留异形安装孔位，能够有效降低PCB布线的布局难度，减少板上空间的无效占用。从功能特性来看，这款开关采用按压自锁式结构，

　　首次按压按键时内部锁止机构卡合，电路保持导通状态，再次按压时锁止机构脱开，按键回弹复位，电路切断，这种操作逻辑不需要持续施加按压力度，用户操作时的反馈清晰，按键行程适中，不会出现行程过短导致的误触发，也不会因为行程过长造成操作手感生涩。开关的接触端采用弹性金属片结构，接触电阻低，能够承载常规低压直流电路的额定电流，满足多数小型电子设备的电源通断需求，插装引脚的长度经过适配设计，波峰焊工序中引脚能够充分上锡，焊接后引脚与PCB板的结合强度足够，能够承受日常使用中反复按压带来的机械应力，不会出现引脚脱焊、开关松动的问题。在结构设计思路上，这款开关的外壳采用高强度绝缘塑料材质，能够实现带电部件与外部结构的可靠绝缘，避免出现漏电风险，

　　外壳的卡扣结构经过优化，装配时不需要额外的粘接或者螺丝固定，依靠塑料卡扣的弹性变形即可完成上下壳体的扣合，装配工序简单，壳体拼缝紧密，能够阻挡日常使用中的灰尘进入开关内部，避免灰尘堆积造成的接触不良问题。开关的按键部分采用分段式阶梯结构，按键端部的尺寸适配常规设备面板的开孔大小，面板开孔只需要按照按键端部的外形预留对应尺寸的通孔，开关装配后按键与面板开孔的间隙均匀，不会出现按键卡滞的问题，按键伸出面板的高度符合人体操作的舒适范围，用户按压时的施力角度自然，长期使用也不会造成按键机构的过度磨损。开关两侧的固定引脚除了实现电路连接之外，还能够起到机械固定的作用，焊接完成后两个固定引脚与PCB板形成稳定的三角支撑结构，

　　相比仅靠信号引脚固定的开关，抗侧向力的能力更强，即使设备在运输过程中受到振动或者冲击，开关也不会出现移位、引脚变形的问题。在实际选型应用中，设计人员需要注意开关的安装高度与设备内部的空间匹配，21mm的整体高度需要在PCB板与设备外壳之间预留足够的垂直空间，避免开关顶部与外壳内壁发生干涉，同时按键的按压方向需要与面板平面保持垂直，避免倾斜安装造成的按键行程受阻、锁止机构失效的问题。在PCB布局时，开关的焊接通孔需要与周边的走线、过孔保持足够的安全间距，避免焊接时焊锡流溢造成相邻线路短路，开关周边不要布置过高的元器件，避免影响按键的按压操作，也不要将开关布置在PCB板的边缘受力位置，减少外力撞击对开关结构造成的损坏。这类直插式电源开关的应用场景十分广泛，从桌面型的小型电源适配器、家用小电器，到工业现场的小型控制模块、测试治具的电源控制回路，都能看到这类结构的开关，其稳定的机械结构、简单的安装方式、清晰的操作反馈，能够满足多数低压直流设备的电源控制需求，在板级电路设计中，选用这类标准化的开关元件，还能够减少定制结构件的开发成本，缩短产品的整体开发周期，降低生产装配的复杂度。
