四针2mm螺距母接插件结构设计

　　在工业控制板卡互联、小型消费电子内部接线、传感模块信号传输这类场景里，板对线连接的可靠性一直是结构设计里容易被忽略却直接影响整机稳定性的环节，这款四针母接插件的设计，正是针对小空间内的低压信号连接需求做的定向优化。从实际使用场景来看，这类接插件大多用在设备内部空间局促的位置，比如手持检测设备的主板与外接传感模块的连接端、小型PLC扩展模块的信号对接处、智能家居控制板的外设接线端，这类场景既要求接插件占用的安装空间足够小，又要保证插合后不会因为设备运输、日常使用中的轻微震动出现松脱，同时还要兼顾批量组装时的操作效率，不需要额外的锁付工序就能实现稳定连接。

　　从功能特性上看，这款接插件采用四芯并排设计，适配2mm标准螺距的公针，插合时每一个针位的接触腔都做了独立的分隔结构，避免相邻针位之间因为金属碎屑、积尘出现短路风险，接触腔内部预留了弹片卡接的空间，公针插入后会被腔体内的弹性接触片抱紧，保证接触电阻稳定在合理区间，不会因为长期使用出现氧化接触不良的问题。接插件的外壳采用绝缘耐温的工程塑料材质，能够适应常规工业设备内部-20℃到85℃的工作温度范围，外壳表面做了防滑的肌理设计，人工插拔时可以直接捏住外壳施力，不需要借助工具就能完成拆装，后期维护更换的效率很高。接插件的侧面设计了防呆限位结构，和对应公头插合时只有正确的朝向才能插入，完全避免了现场组装时插反针位导致的信号接反、元器件烧毁的问题，这个细节在批量组装的产线上能大幅降低人工操作的失误率。

　　设计思路上，这款接插件没有采用冗余的外部锁扣结构，而是把防松脱的设计集成在壳体本身的卡扣结构上，插合到位后壳体边缘的弹性卡扣会自动卡入公头对应的卡槽内，正常的拉扯线缆不会导致接插件松脱，需要拆卸时只需要按住卡扣的解锁位就能轻松拔下，既省去了额外的固定件成本，又减少了接插件整体的占用空间。壳体的壁厚做了均匀化处理，最薄的位置也保证了足够的结构强度，不会因为插拔时的施力出现壳体开裂的问题，同时壁厚均匀的设计也适配注塑生产的工艺要求，生产时不会出现缩痕、缺料的问题，批量生产的良率更高。内部的针腔排布严格对齐2mm的标准间距，和市面上通用的同规格公针完全兼容，不需要单独定制配套的公端部件，选型替换时的通用性很强。

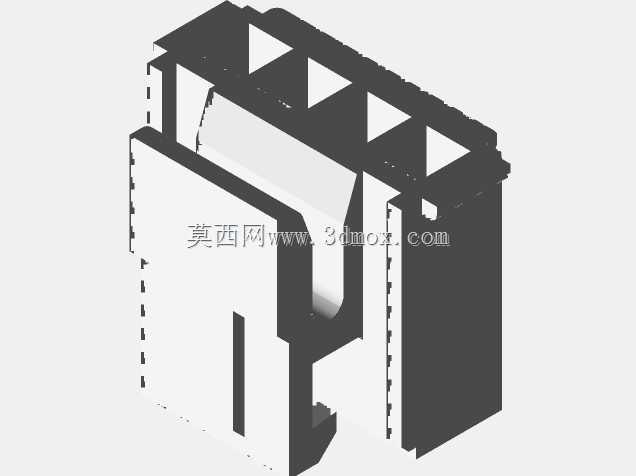

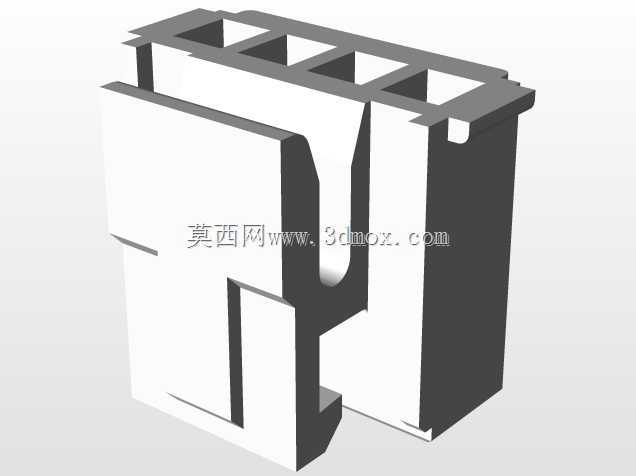

　　尺寸与安装边界方面，这款接插件整体长度控制在9.6mm，宽度2.9mm，整体高度7.8mm，属于同针数接插件里体积比较紧凑的规格，安装时只需要在PCB板上预留对应针位的过孔，接插件插装后突出板面的高度不到8mm，对于内部空间紧张的薄型设备非常友好。接插件的尾部进线口做了喇叭口导向设计，线束穿入时不会被壳体边缘刮破绝缘层，进线口的尺寸适配常规的28AWG到24AWG的电子线，压接或者焊接接线后不会出现线缆根部弯折断裂的问题。接插件的底部做了定位凸台，插装到PCB上时凸台会卡入板上对应的定位孔内，过波峰焊或者回流焊时不会出现偏移移位，焊接后的针位垂直度有保证，和公头对插时不会出现针位错位插不进去的问题。从安装后的空间占用来看，接插件左右两侧只需要预留0.5mm的操作空间就能完成插拔，不需要给手指或者工具留出额外的大空间，在高密度排布的板卡上可以并排布置多个同规格接插件，大幅提升板卡的空间利用率。

　　在实际选型应用中，这类小间距多针接插件往往要兼顾信号传输的稳定性和组装维护的便捷性，这款设计在结构上把防呆、防松、工艺适配、空间占用几个核心需求做了平衡，没有为了压缩体积牺牲结构强度，也没有为了可靠性增加多余的结构导致体积过大，不管是用在量产的整机设备内部连接，还是用在非标设备的临时信号对接场景，都能满足日常使用的可靠性要求。
