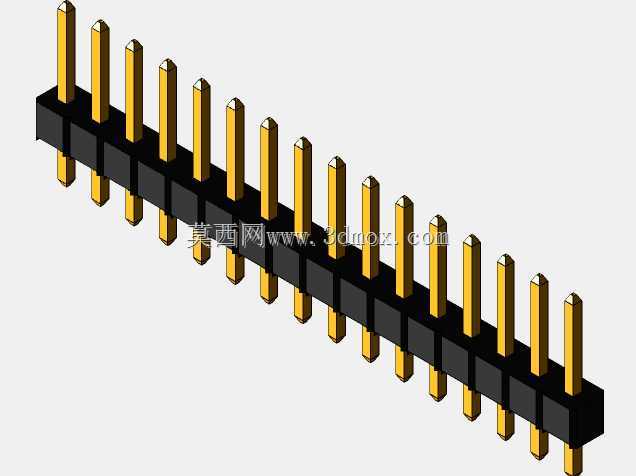

16Pin直插排针2.54mm节距接插件结构

　　在消费电子、工业控制板卡的板间连接场景里，直插排针是最常用的板级互连器件之一，这款16位单排直插排针，核心适配2.54mm标准网格的PCB孔位设计，是通孔焊接类接插件里的通用规格。从实际选型适配角度看，这类排针的塑壳采用耐高温绝缘材质，适配波峰焊、手工焊的常规焊接温度区间，不会在焊接过程中出现塑壳形变、插针移位的问题，插针采用黄铜基材做表面镀层处理，保证接触电阻稳定，长期使用不易氧化，能满足常规低压信号传输、小电流供电的连接需求。

　　设计这款排针的时候，首先要匹配PCB端的安装边界：总长度对应16个针位的节距累加，单针中心距严格控制在2.54mm，和行业通用的排母、PCB钻孔孔位完全兼容，不会出现插装错位、针脚偏斜无法入孔的问题。插针的截面尺寸做了适配常规0.8mm钻孔的设计，插针伸出塑壳的长度分为板端焊接段和对接段，焊接段长度适配常规1.6mm板厚的PCB，过板后预留的焊锡长度刚好满足焊点成型要求，不会因为针脚过长导致焊接后剪脚工序额外增加工作量，也不会因为针脚过短导致焊锡浸润不足、焊点强度不够。

　　塑壳的宽度和高度做了紧凑化设计，宽度方向不会超出相邻针位的安全间距，避免和板上其他贴片元器件产生干涉，高度方向控制在合理范围，对接后排针和排母的啮合长度足够，不会因为振动出现接触松脱的问题，同时整体高度不会占用过多板上垂直空间，适配机箱内部紧凑的堆叠安装需求。插针和塑壳的固定采用过盈压装工艺，每个插针和塑孔的配合公差经过严格控制，保证单针的保持力满足行业标准，不会在插拔对接的时候出现插针被带出塑壳的情况。

　　从实际应用场景看，这类排针广泛用在单片机开发板、工控IO扩展板、家电控制板的信号连接上，既可以用来做板对板的垂直堆叠连接，也可以搭配杜邦线做外部信号的引线连接，通用性极强。设计建模的时候，每个插针的倒角、塑壳的定位槽都做了还原，定位槽的作用是在自动化插装的时候给设备提供定位基准，保证SMT或者THT插件工序里，排针能准确对准PCB孔位，不会出现偏位。插针的顶端做了小角度倒角，既方便和排母对接的时候顺利导入，也能在手工插装的时候避免针脚刮伤排母的接触弹片。

　　在结构强度设计上，塑壳的筋位做了加强处理，不会因为手工插拔的外力导致塑壳开裂，插针的直线度控制在合理公差范围内，不会出现针脚弯曲导致无法插装的问题。考虑到不同使用场景的需求，这款排针的尺寸参数完全对标行业通用标准，不管是做原型验证打样，还是批量生产的板卡设计，都可以直接套用这个模型做PCB封装匹配、结构干涉检查，不用再反复核对实物尺寸，能减少结构设计阶段的尺寸核对工作量，避免因为接插件尺寸建模错误导致的板卡装配干涉问题。

　　实际做板卡结构设计的时候，很多工程师容易忽略排针周边的安全间隙，这款模型的外形尺寸完全还原实物，在做三维装配的时候，可以直接模拟排针焊接到PCB上的状态，检查周边的电容、电阻等元器件是否和排针塑壳、插针存在干涉，同时也能核对排针和机箱外壳、其他板卡的距离，保证装配完成后不会出现顶壳、碰件的问题。插针的焊接段长度也做了准确还原，可以模拟焊锡后的焊点高度，检查焊点是否会和下方的壳体或者其他结构产生短路风险，对于高密度布线的板卡来说，这类细节的准确建模能大幅减少后期打样的整改次数。
