SMH200型2针内螺纹小型连接器结构

　　在紧凑型电子设备内部布线、小型工控模块信号转接这类对安装空间有严苛限制的场景里，这类小规格内螺纹连接器的使用频率一直很高。不同于大电流动力回路所用的重载接插件，这款2针结构的连接件主打小功率信号传输与低压供电回路的快速对接，常见于手持检测设备内部板卡外接引线、小型传感器出线端对接、便携通讯模组的信号接驳场景，靠内螺纹结构实现对接后的锁紧防松，避免设备受振动、轻微拉扯时出现接插松脱导致的信号中断问题。

　　从实际使用的需求倒推设计逻辑，这款连接器的整体结构做了非常明确的功能分区：主体采用绝缘耐温的工程塑料壳体，将两个导电接插芯完全包裹在内部，既避免相邻针脚之间出现爬电、短路风险，也能在对接时给插针提供精准的导向，不会因为人工对接时的角度偏差导致针脚弯折。壳体外侧的内螺纹结构并非通长设计，而是在对接端预留了足够的螺纹啮合长度，配套带外螺纹的对接插头拧入后，能在接口处形成稳定的机械锁紧力，相比无锁紧的直插式接插件，抗振动性能提升明显，即便在有持续小幅振动的设备上长期使用，也不会出现接触电阻变大、信号闪断的问题。

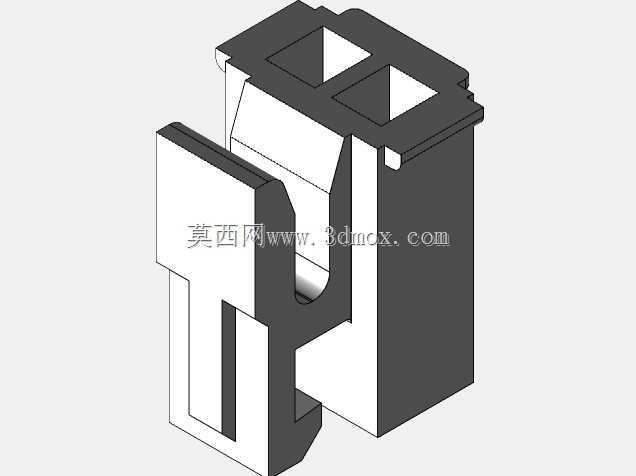

　　尺寸边界是这类小型连接器选型时最核心的考量参数，这款连接件的螺距为2mm，整体长度控制在5.6mm，宽度2.9mm，总高度7.8mm，属于超小体积的板端或线端接插件，安装时不需要在设备面板或PCB板上预留过大的开孔，相邻布置多个同型号连接器时，中心距只要预留够接线操作空间即可，不会出现相邻壳体干涉的问题。壳体上的两个方形镂空结构并非减重设计，而是注塑成型时的工艺预留位，同时也能在接插完成后观察内部插针的啮合到位情况，避免虚接；壳体侧面的导向凸台结构，能在对接时和插头侧的凹槽配合，实现防呆功能，从根源上避免插反导致的针脚短路、信号接反问题。

　　从结构设计的细节来看，这款连接器的壳体壁厚做了均匀化处理，最薄处的壁厚也能满足注塑成型的工艺要求，不会出现注塑时填充不满、冷却后翘曲变形的问题，批量生产时的尺寸一致性更容易保证。内部的两个接插腔室做了独立分隔，分隔筋的高度完全覆盖插针的裸露长度，即便在潮湿、有轻微凝露的使用环境下，也能避免两个针脚之间出现漏电问题。内螺纹的牙型做了小圆角处理，没有尖锐的棱角，既可以减少对接拧入时的螺纹卡顿，也能避免多次插拔后螺纹牙出现磨损滑牙，提升整个连接件的重复插拔使用寿命。

　　在实际设备装配环节，这款连接器可以通过壳体尾部的卡槽结构固定在PCB板上，也可以配合线卡直接固定在设备内部的走线槽旁，不需要额外设计复杂的安装固定支架，能进一步压缩装配所需的空间。对接时只需要将配套插头对准导向凸台推入后旋转小半圈，就能通过螺纹实现锁紧，不需要额外的卡扣操作，在设备内部狭小的操作空间里，单人用镊子甚至指尖就能完成对接操作，大幅提升小空间内的装配效率。针对不同的使用场景，这款连接器的绝缘壳体可以适配不同耐温等级的工程塑料材质，满足常规工业环境到稍高温工况下的使用需求，内部导电针脚可以根据传输电流的大小选择不同镀层的铜基材，在控制成本的同时满足接触电阻的要求。
