9针内螺纹2.54mm节距直插排母结构设计

　　在电子设备的板级连接场景中，这类带内螺纹的9针直插排母，是解决板间信号传输同时兼顾机械固定需求的常用连接件，常见于工业控制板卡、测试治具、小型嵌入式设备的内部连接环节，区别于普通无固定结构的排母，内螺纹设计可以让对接的公端连接件通过螺丝锁紧，避免设备在振动、频繁插拔的工况下出现接插件松脱、信号接触不良的问题，尤其适合轨道交通车载电子、工业现场传感模块这类对连接可靠性要求较高的应用场景。从结构设计逻辑来看，这款排母采用单排9针布局，2.54mm的标准节距是行业内通用的间距规格，能够匹配市面上绝大多数标准排针、IDC排线接头的针位尺寸，不需要额外做定制化的孔位适配，降低了选型阶段的适配成本。绝缘基座采用黑色耐高温工程塑料材质，

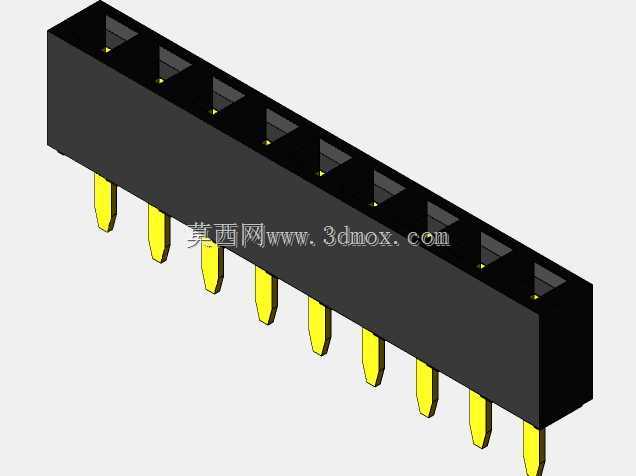

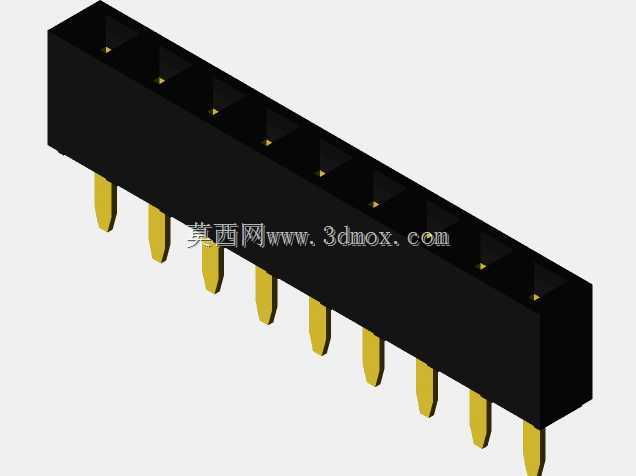

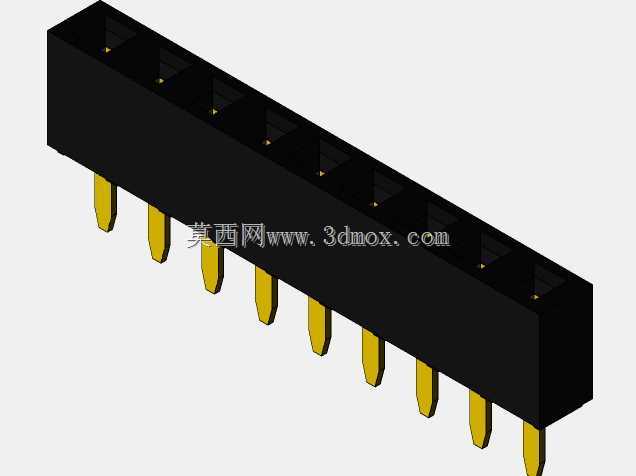

　　注塑成型时直接将插针与基座嵌合为一体，插针采用黄铜基材表面镀金处理，既保证了导电性能的稳定，也能在长期使用中避免氧化导致的接触电阻升高，插针的直插THT封装形式，适合波峰焊工艺加工，插针伸出基座的长度经过精确计算，穿过PCB板后预留的焊锡长度刚好满足波峰焊的吃锡要求，不会出现引脚过短焊盘吃锡不足、或是引脚过长焊后剪脚额外增加工序的问题。外形尺寸方面，整体长度23.36mm，宽度2.5mm，基座高度5mm，这个尺寸边界在PCB布局时可以直接调用，不需要额外预留过多的安装空间，基座两侧的内螺纹孔位置与针位平行对齐，锁紧螺丝时的受力方向与插针对接方向完全一致，不会出现锁紧时基座偏斜导致针位错位的问题。设计过程中需要重点考量几个细节：

　　首先是插针与塑胶基座的保持力，要保证在多次插拔、螺丝锁紧的受力下，插针不会从基座中被顶出或是松动，所以在插针与基座接触的部位设计了滚花结构，注塑时塑胶材料填充到滚花的凹槽内，形成足够的机械咬合力；其次是内螺纹嵌件的定位精度，螺纹嵌件在注塑时作为镶件放入模具，定位公差控制在±0.05mm以内，保证对接时螺丝可以顺畅拧入，不会出现螺纹错位无法锁紧的情况；另外塑胶基座的边缘做了微小的倒角处理，既可以避免注塑成型时的飞边影响装配，也能在插针对接时起到导向作用，即使公端排针有微小的位置偏差，也能顺着倒角滑入针孔内，不会出现针脚顶弯的问题。在实际选型使用时，需要注意这款排母的安装孔位与PCB上的固定孔位对齐，

　　焊接前先通过螺丝将排母与对接件预固定，再进行波峰焊加工，避免焊接后出现位置偏差导致螺丝无法拧入，同时因为采用了THT通孔安装方式，焊接后的插针与PCB的结合强度远高于SMD贴片元件，能够承受更大的插拔力与锁紧力，适合需要经常拆装维护的板卡连接场景。针孔内部的接触弹片采用弹性铜材冲压成型，每个针孔内的弹片都做了双触点设计，公针插入后两个触点同时接触，即使其中一个触点因为氧化或是污染出现接触问题，另一个触点依然可以保证信号通路正常，提升了连接的冗余可靠性。基座的塑胶材料选用UL94-V0级的耐高温尼龙，过波峰焊时260℃的高温下不会出现基座变形、起泡的问题，长期工作在-40℃到105℃的温度范围内，塑胶材料不会出现脆化、收缩的情况，保证尺寸的长期稳定性。
