M5规格平钢垫圈结构设计

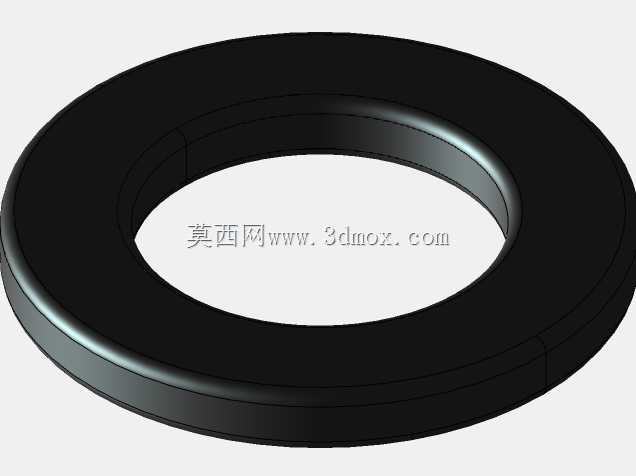

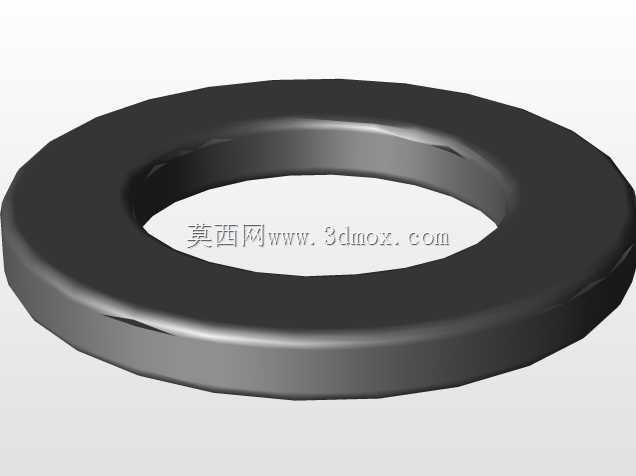

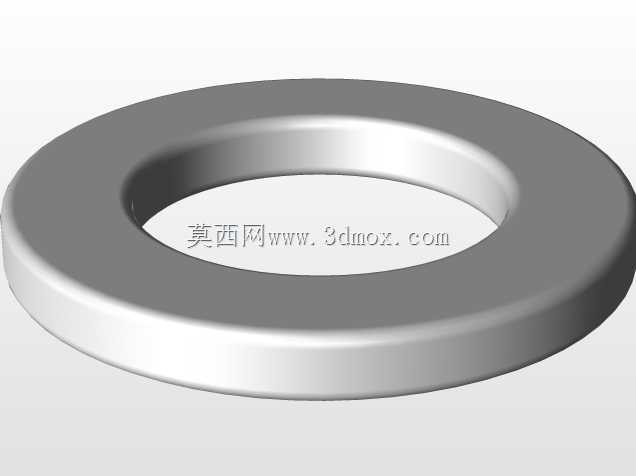

　　在各类机械装配、电子设备装联、工装夹具搭建的场景里，平垫圈是看似不起眼却直接影响连接可靠性的基础零件，很多新手结构工程师在做紧固件选型时，往往只关注螺栓螺母的强度等级，忽略垫圈的匹配性，最后出现连接面压溃、紧固件松动、装配间隙超差的问题，反而要花数倍时间排查整改。这款M5规格的钢垫圈，就是针对公称直径5mm的螺纹紧固件配套设计的，日常在通讯设备机箱装配、小型自动化模组搭建、精密仪器内部连接、低压电气柜元件固定这些场景里都能用到，它的核心作用首先是分散紧固件拧紧时对被连接件表面的压应力，避免较软的铝合金壳体、工程塑料面板、薄钣金件在螺栓头部的集中压力下出现凹陷、变形甚至开裂的情况，尤其是在经常需要拆装维护的部位，

　　搭配平垫圈能有效保护被连接面的平整度，减少多次拆装后的表面损伤。从结构设计逻辑来看，这款垫圈采用了等厚度环形的经典结构，没有额外的防滑齿、定位凸台等特殊结构，属于最通用的平垫圈类型，设计时首先要匹配M5螺纹紧固件的穿过间隙，内孔尺寸要保证M5螺栓、螺钉的杆部能顺畅穿过，不会出现卡滞，同时内孔也不能过大，否则会导致螺栓头部的支撑面有效接触面积不足，拧紧时容易出现垫圈偏移、螺栓头部偏心压接的问题，反而起不到应力分散的作用。它的外径设置为9mm，这个尺寸是经过受力核算的，当采用8.8级M5螺栓按照推荐扭矩拧紧时，垫圈传递到被连接件表面的压应力，能够覆盖大多数常用工程材料的许用挤压强度范围，不管是常用的6061铝合金、ABS+PC工程塑料，

　　还是1mm厚度的冷轧SPCC钣金，都不会出现压溃问题，同时9mm的外径也不会过大，不会占用过多的装配空间，在排布密集的紧固件组里，相邻垫圈之间不会出现干涉，适合多螺栓密集连接的场景，比如PCB板固定、小型伺服电机安装法兰连接这类空间紧凑的部位。垫圈的厚度设置为1mm，这个厚度兼顾了刚性和装配空间需求，1mm厚度的冲压钢件在正常拧紧扭矩下不会出现翘曲变形，能够保证支撑面的平面度，同时不会额外增加过多的连接总厚度，对于有严格装配尺寸链要求的部位，比如精密模组的层叠连接，这个厚度带来的尺寸增量很容易纳入尺寸链核算，不会导致累计公差超差。从实际使用的边界条件来看，这款垫圈适合在常温常压的常规工业环境下使用，和普通发黑处理、

　　镀锌处理的M5内六角螺钉、十字盘头螺钉、外六角螺栓都能配套，安装时要注意将垫圈平整放置在螺栓头部和被连接件之间，不能出现倾斜、垫偏的情况，否则会导致拧紧时应力分布不均，反而影响连接可靠性。很多工程师在做轻量化设计时，会考虑能不能省略平垫圈，这里要明确几个必须配装垫圈的场景：一是被连接件的材料硬度低于螺栓头部硬度的时候，比如连接塑料件、铝件、铜件时，必须配垫圈分散压应力；二是被连接件表面为喷涂、阳极氧化等非导电处理层，需要通过垫圈刺破表层实现接地导通的时候，钢垫圈能保证可靠的电接触；三是被连接件的安装孔为长圆孔、或者孔径公差偏大的时候，垫圈能弥补孔径的尺寸偏差，保证螺栓头部有足够的支撑面积。这款垫圈的结构没有复杂的曲面或者特殊特征，建模时只需要通过旋转特征就能完成主体结构，边缘做了极小的倒角处理，去除冲压后的锐边毛刺，避免安装时划伤操作人员、或者割破被连接件表面的涂层，细节处理符合通用五金件的生产工艺要求，适合采用冲压工艺批量生产，材料选用常用的碳素结构钢就能满足大多数场景的强度需求，如果有防腐需求，也可以根据使用环境选择不锈钢材质或者做表面镀锌、达克罗处理。在做装配仿真的时候，要注意将垫圈的接触设置为绑定接触或者摩擦接触，模拟真实的拧紧受力状态，核算被连接件表面的挤压应力时，要以垫圈和被连接件的接触面积作为受力面计算，不能直接用螺栓头部的面积计算，否则会导致应力计算结果偏大，做出过于保守的设计，浪费结构空间和材料成本。
