TQFP144贴片式SMD芯片封装结构

　　在消费电子、工业控制、车载电子的电路板设计环节，TQFP封装的贴片芯片是高密度布线场景下的常用元器件，这类薄型四方扁平封装器件，凭借引脚排布在封装体四侧的结构特性，能在有限的PCB板面积上实现更多I/O接口的引出，适配主控、信号处理、接口转换等多种电路功能需求。做PCB布局时，首先要明确这类封装的安装边界，这款144引脚的TQFP器件，引脚间距为0.5mm，封装本体长度20.1mm、宽度20.1mm，设计焊盘时不能仅参考封装本体尺寸，还要预留引脚焊接的拖锡空间，以及回流焊过程中器件的偏移余量，通常焊盘外侧要比引脚末端多伸出0.3-0.5mm，内侧要避开封装本体的底部投影区，防止焊锡流到器件底部造成引脚间短路。从结构设计角度看，

　　这类SMD芯片的封装本体采用黑色环氧树脂塑封成型，本体厚度控制在1mm左右，能适配轻薄化电子产品的堆叠需求，144个鸥翼型引脚均匀分布在封装四个侧边，每个侧边排布36个引脚，引脚成型时的共面度是影响焊接良率的核心指标，建模时要还原引脚的弯折弧度，不能直接做成直角结构，实际生产中引脚的共面度偏差超过0.1mm就容易出现虚焊问题。在工业控制板卡的设计场景中，这类144引脚的TQFP芯片常用来搭载FPGA、MCU或者多通道接口转换芯片，因为板卡需要对接多路传感器信号、执行器控制信号，对I/O数量要求较高，同时工业场景下板卡的振动工况较多，鸥翼型引脚相比BGA封装的球形焊点，有更好的应力释放能力，能抵消一部分振动带来的焊点疲劳问题。

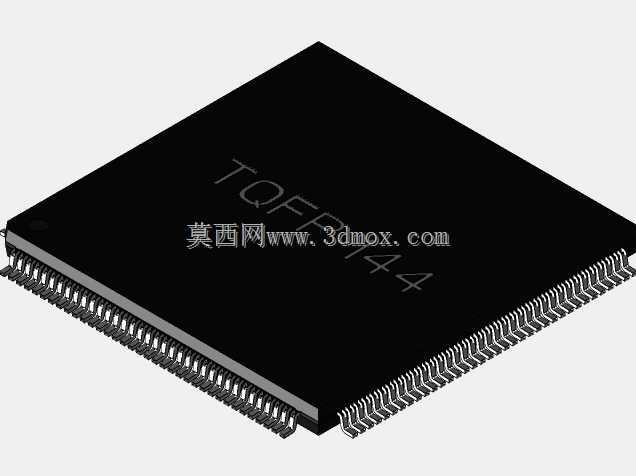

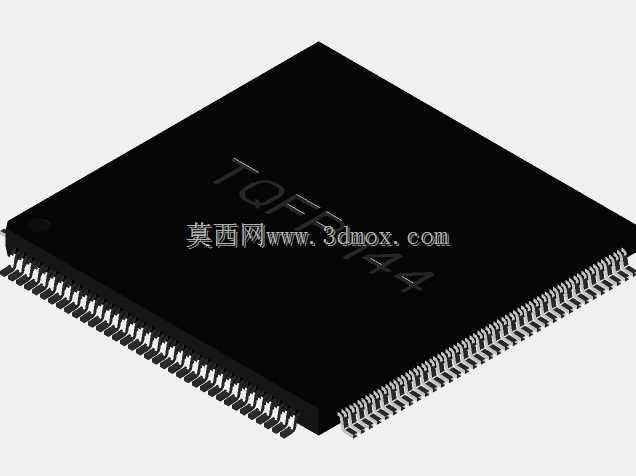

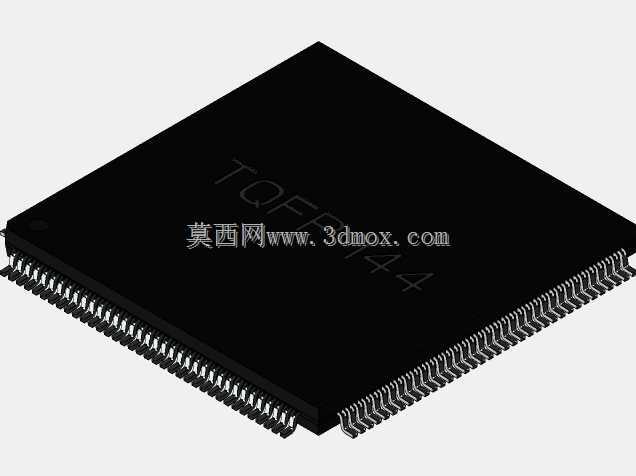

　　做三维建模时，除了还原封装的外形尺寸，还要注意引脚的细节特征，每个引脚的宽度为0.22mm左右，引脚之间的间隙为0.28mm，建模时不能把引脚和封装本体做成一体结构，要区分开金属引脚和塑封本体的材质边界，方便后续做装配干涉检查时，能准确识别引脚和周边丝印、过孔、相邻元器件的安全距离。在回流焊工艺适配方面，这款封装的尺寸属于中等大小的QFP器件，温区设置时要考虑塑封本体和引脚的吸热差异，因为黑色塑封本体的吸热速度比金属引脚快，建模时还原的本体厚度能帮助工艺人员准确计算热容量，避免出现本体温度过高导致塑封开裂、或者引脚温度不够导致焊锡未完全熔融的问题。另外在做板卡的结构堆叠检查时，这款芯片的本体高度要和周边的接插件、电容、散热片做高度差校验，通常在芯片上方要预留至少2mm的空间，一方面方便后续返修时用热风枪拆卸，另一方面如果板卡需要做 conformal coating 三防涂覆，预留的空间能保证涂覆层不会和上方的结构件产生摩擦。很多新手工程师在做这类封装的三维模型时，容易忽略引脚的成型角度，实际生产中鸥翼引脚的弯折角度是92度左右，不是标准的90度，这个微小的角度偏差能让引脚在焊接时更好地贴合焊盘，同时在温度循环测试中，能通过引脚的微小形变吸收热胀冷缩带来的应力，减少焊点开裂的风险。还有一个容易被忽略的设计细节是，这类TQFP封装的本体中心位置通常会有一个裸露的散热焊盘吗？不，这款144引脚0.5mm间距的TQFP器件，

　　部分型号是没有中心散热焊盘的，建模时要注意不要随意添加中心焊盘结构，否则会导致PCB设计时多余的焊盘接地，影响电路的阻抗匹配，只有确认具体芯片型号的 datasheet 标注有中心散热焊盘时，才能添加对应的结构。在高速信号设计场景中，这类封装的引脚长度会影响信号的阻抗连续性，建模时还原的引脚实际长度，能帮助信号完整性工程师准确计算引脚带来的寄生电感和寄生电容，通常这类0.5mm间距的TQFP引脚，单个引脚的寄生电感在1nH左右，在做100M以上的高速信号布线时，要把这个参数纳入仿真模型，保证信号质量。从装配工艺的角度看，这款封装的尺寸适配全自动贴片机的吸嘴选型，20.1mm见方的本体可以选用直径5mm或者7mm的标准吸嘴，不需要定制特殊吸嘴，能提升SMT产线的换线效率，同时引脚间距0.5mm的规格，属于SMT产线的常规加工精度范围，不需要用到高精度的贴装设备，普通的中速贴片机就能满足贴装精度要求，能有效降低加工成本。在返修场景中，这类TQFP封装的器件因为引脚分布在四周，相比底部引脚的BGA器件，返修难度更低，维修人员可以用热风枪均匀加热四个侧边的引脚，待焊锡熔融后用镊子取下器件，建模时还原的引脚外露结构，也能帮助维修人员提前判断周边需要避让的元器件位置，避免返修时烫坏周边的小型阻容件。
