0805封装MLCC贴片电容三维结构设计

　　在消费电子、工业控制板卡、通讯设备的PCB布局布线工作中，0805封装的多层陶瓷贴片电容是应用频次极高的被动元器件，这类元件的三维模型精度直接影响PCB装配干涉检查、钢网开孔设计、贴片程序校验的全流程可靠性。做结构设计时不能只看元件标称的长宽高参数，必须把端电极的实际覆盖范围、陶瓷本体的倒角细节、不同厂家的尺寸公差边界都还原到位，不然SMT贴片时很容易出现立碑、偏移、端电极吃锡量不足的问题。

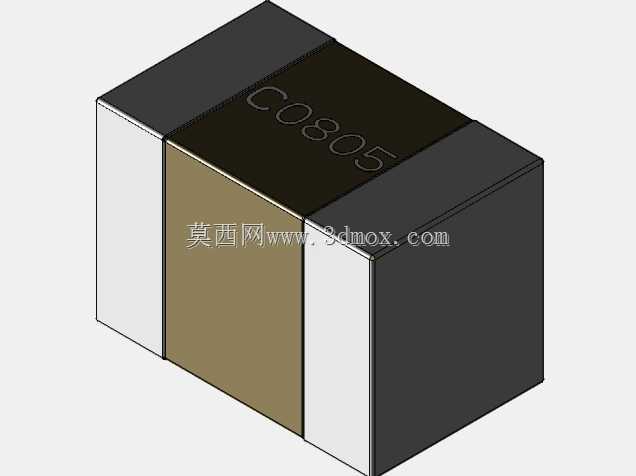

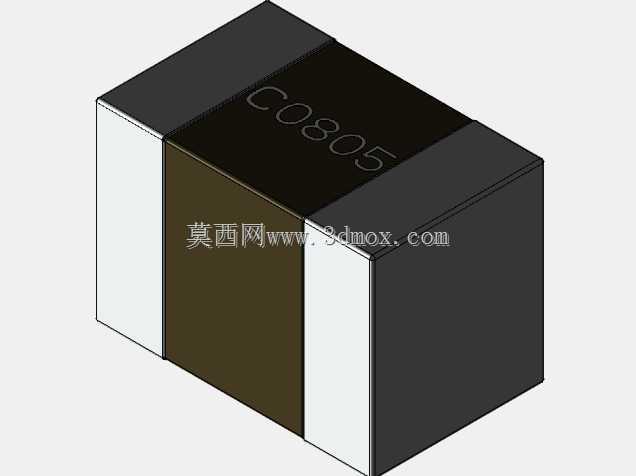

　　这款0805规格MLCC的本体长度为2.01mm，宽度1.25mm，整体高度1.4mm，建模时特意区分了中间陶瓷介质基体与两端金属端电极的结构边界，端电极的包裹长度按照行业通用的量产工艺标准设置，既保证端电极与PCB焊盘接触时的重叠量符合回流焊的工艺要求，也避免端电极过度延伸导致的相邻焊盘间距不足问题。陶瓷本体的边缘做了微小的倒角处理，这是实际量产元件都会做的工艺结构，很多新手建模时容易忽略这个细节，导致导出的STEP模型在做装配仿真时，元件边角与周边丝印、阻焊层或者相邻低矮元件出现虚假干涉，误导结构评审的判断。

　　从实际应用场景来看，这类容值范围覆盖pF到μF级的MLCC，在电路中承担电源退耦、信号耦合、高频滤波、阻抗匹配的作用，在电源入口、芯片供电引脚周边、高速信号链路里都会大量排布。做PCB三维布局时，需要结合电容的实际高度，确认它与结构外壳、散热片、连接器屏蔽罩之间的安全距离，尤其是在紧凑型便携设备的板卡设计中，板上垂直空间往往只有2mm以内，1.4mm高度的0805电容属于中等厚度规格，选型时必须核对高度方向的安装间隙，避免组装时元件顶到外壳或者屏蔽盖。

　　建模过程中没有做过度的结构简化，端电极的三层金属结构（底层银电极、中间镍阻挡层、表层锡镀层）在外观上做了统一的金属质感区分，但没有拆分多余的零件特征，保证模型文件在导入Altium Designer、Cadence等ECAD软件，或者Creo、Solidworks等MCAD软件时不会出现特征过多导致的卡顿，同时外形尺寸的精度控制在±0.02mm以内，完全满足PCB装配检查的精度要求。很多工程师在做板级协同设计时，会遇到ECAD软件里的封装占位与实际元件尺寸不符的问题，尤其是元件高度、端电极位置的偏差，往往到了打样贴片阶段才发现干涉，这款模型在设计时就参考了多家主流电容厂商的公开规格书，取量产元件的尺寸中值做建模基准，同时预留了合理的公差包络范围，不管是做刚柔结合板的弯折避让，还是做波峰焊、回流焊的载具设计，都能直接调用参考。

　　另外需要注意的是，0805封装的电容相比更小的0402、0603封装，机械强度更高，耐焊接热冲击的性能更好，在电源回路、大电流滤波场景下的应用占比很高，这类元件的焊盘设计通常按照IPC-7351标准的密度等级设置，模型的端电极位置与标准焊盘的匹配度经过校验，导入PCB设计环境后可以直接对齐焊盘位置，不需要额外调整坐标偏移。在做整机的跌落仿真、振动仿真时，准确的元件模型也能帮助工程师更精准地评估焊点的应力分布，提前预判可能出现的元件脱落、焊点开裂风险，尤其是在车载电子、工业控制类高可靠性要求的设备中，板上元件的三维模型精度直接影响仿真结果的参考价值。
