1206封装贴片多层陶瓷电容器三维结构

　　在消费电子、工业控制板卡、汽车电子控制单元的PCB布局设计环节，1206封装的贴片多层陶瓷电容器是出现频率极高的被动元件，这类元件的三维建模精度，直接影响到PCB装配干涉检查、SMT产线钢网开孔设计、整机结构堆叠仿真的最终结果。不同于插件式电容的引脚结构，这款MLCC采用无引脚的端电极设计，两端的金属化端盖直接与PCB焊盘形成锡焊连接，在建模过程中需要严格把控端盖的突出尺寸与本体的配合公差，避免在装配仿真中出现元件与焊盘错位、端盖与相邻元件间距不足的问题。从实际应用场景来看，这类容值范围覆盖pF到μF级的1206 MLCC，常被用于电源回路的去耦滤波、信号通路的隔直通交、高频电路的阻抗匹配环节，相比0805、

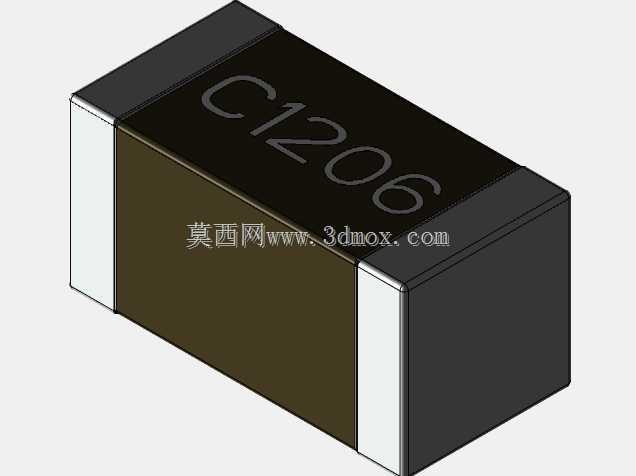

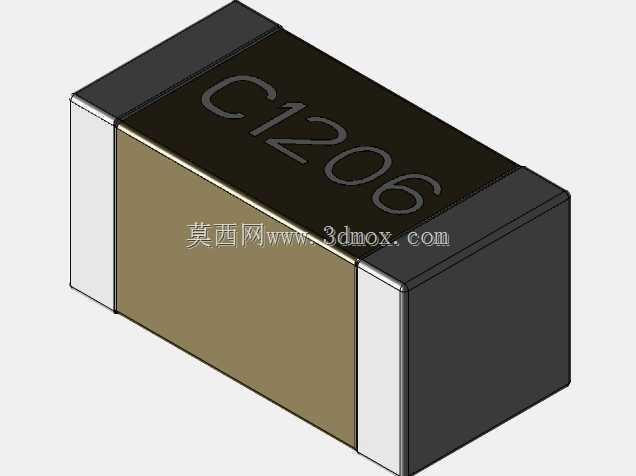

　　0603等更小封装的同类型电容，1206封装的元件能够承受更高的额定电压与纹波电流，在电源输入端口、电机驱动板的功率回路中应用广泛，因此建模时不仅要还原外观结构，更要严格匹配实际安装的边界尺寸，确保结构设计阶段的空间预留完全符合量产元件的实际规格。这款元件的外形尺寸严格遵循EIA封装标准，长度3.2mm、宽度1.6mm、高度1.6mm，建模过程中本体的陶瓷介质部分采用直角倒钝的处理方式，还原实际量产元件的注塑边角特征，避免完全直角的理想化建模与实际元件产生尺寸偏差；两端的金属端电极需要做出与陶瓷本体的阶梯配合结构，端电极的厚度控制在合理公差范围内，同时要区分端电极的三个面——与焊盘接触的底面、包裹本体端面的正面、

　　以及覆盖本体侧面少量区域的侧面，还原真实元件端电极的三层电镀结构特征，方便后续做装配工艺仿真时，能够准确模拟锡膏印刷后的焊点成型形态。在设计思路上，这款模型没有做过度的细节简化，也没有冗余的内部结构刻画——对于PCB结构设计、整机堆叠的应用场景而言，MLCC的内部电极叠层结构属于不需要呈现的部分，建模重心完全放在外部安装相关的所有尺寸特征上：本体的长宽高公差按照行业通用的±0.1mm控制，端电极的长度方向覆盖尺寸严格对应 datasheet 中的焊盘设计要求，本体表面的丝印标识位置与实际元件保持一致，方便在BOM可视化核对时，能够快速通过丝印识别元件封装规格。很多初级工程师在做PCB三维建模时，常常用简化的方块代替贴片电容，忽略端电极的结构与本体的倒角特征，导致在做整机装配检查时，出现元件与壳体加强筋、相邻接插件的干涉误判，或是在SMT产线的虚拟仿真中，出现吸嘴拾取位置偏移、焊盘锡量计算错误的问题。这款模型的尺寸基准完全以元件的安装底面为定位基准，坐标原点设置在元件底面的几何中心，与PCB设计软件中的封装原点规则保持一致，导入不同的三维设计环境时不需要重新调整定位基准，能够直接匹配PCB导出的STEP装配文件中的元件坐标位置。从实际选型的角度来看，1.6mm高度的1206 MLCC属于标准厚度规格，适用于绝大多数板卡对元件高度的限制要求，相比薄型化的1206电容，标准厚度的元件容值覆盖范围更广、成本更低，

　　在对板卡厚度没有极致要求的工业类产品中是首选规格，建模时保留了本体表面的哑光陶瓷质感与端电极的金属光泽特征，在做产品渲染、装配说明书制作时也能够直接使用，不需要额外附加材质调整。在安装边界的设计考量上，模型预留了焊盘焊接后的焊点溢出空间，元件本体距离相邻元件的安全间隙按照SMT产线的最小贴装间距要求做了尺寸校验，确保在高密度布局的板卡上，按照这个模型预留的空间不会出现贴装干涉、焊接连锡的问题。不同于定制化的结构件，这类标准化的电子元件模型，核心价值在于尺寸的准确性与装配的兼容性，不需要做个性化的结构改动，只需要严格遵循行业标准的尺寸规范，还原真实元件的所有外部装配特征，就能够满足从原理图设计、PCB布局、结构堆叠、工艺仿真到产品可视化全流程的使用需求。很多时候板卡调试阶段出现的焊接不良、元件干涉问题，追根溯源都是设计阶段使用的元件模型尺寸不准，导致空间预留不足、焊盘设计不匹配，精准的标准化元件三维模型，能够在设计阶段就规避掉很多量产阶段才会暴露的工艺问题，减少打样迭代的次数，缩短产品的开发周期。
