PSOP16贴片式SMD芯片1.27mm间距封装结构

　　在消费电子、工业控制板卡、通讯终端设备的PCB布局设计环节，表面贴装类芯片的封装三维模型是结构干涉校验、焊盘匹配设计、钢网开孔验证的核心参考依据，PSOP16封装的SMD芯片作为中小规模集成逻辑电路、电源管理芯片、信号转换芯片的常用封装形式，其三维结构的精准度直接决定了SMT贴片工序的良率与整机板卡的装配可靠性。这类16引脚的小外形贴片封装，引脚采用鸥翼式成型结构，引脚中心间距设定为1.27mm，也就是行业内常说的50mil标准间距，适配绝大多数常规SMT产线的贴装精度要求，不需要额外配置高精度贴装头就能完成批量焊接，在中低速信号传输的板卡设计中应用占比极高，从家用智能家电的主控板、工业传感器的信号调理板，到车载电子的辅助控制模块，

　　都能见到该封装芯片的应用场景。从结构设计的角度来看，该封装的本体长度控制在10.2mm，本体宽度为4.4mm，整体塑封本体的厚度遵循行业通用的薄型塑封标准，在进行PCB布局时，需要在芯片本体周边预留至少0.8mm的工艺避让空间，一方面满足SMT回流焊过程中元件周边的热风循环需求，避免出现局部温度不均导致的虚焊、立碑缺陷，另一方面也给后期返修时的热风枪操作、镊子夹持预留足够操作空间，不会和周边的阻容元件、接插件产生结构干涉。引脚的成型尺寸是该封装设计的核心要点，鸥翼式引脚的伸出长度、弯折弧度、共面度公差都有严格的工程约束，建模时引脚的末端焊区与PCB焊盘的贴合面需要保证平面度误差控制在0.1mm以内，

　　否则在回流焊过程中容易出现引脚虚接、焊锡爬锡高度不足的问题；引脚的内侧弯折处需要预留足够的应力释放空间，当PCB板在温湿度变化环境下产生形变时，鸥翼结构的引脚可以通过自身的微形变吸收应力，避免芯片引脚与塑封本体的结合处出现断裂，提升板卡在复杂工况下的长期运行可靠性。在进行整机结构的堆叠设计时，该封装芯片的上方不能直接布置压接类结构件、散热金属件，避免塑封本体承受额外压力导致内部晶圆键合线脱落，若芯片自身功耗较高需要额外加装散热片，需要保证散热片的安装固定结构不与引脚区域产生重叠，同时散热片的粘接面需要与塑封本体顶面完全贴合，不能出现偏斜导致的局部应力集中。很多刚入行的结构工程师在做PCB布局校验时，

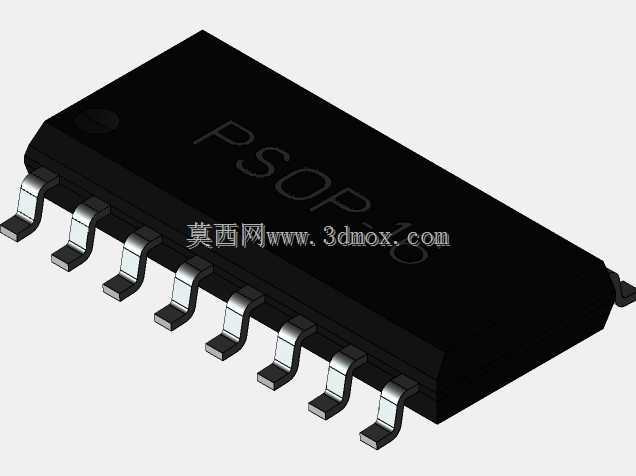

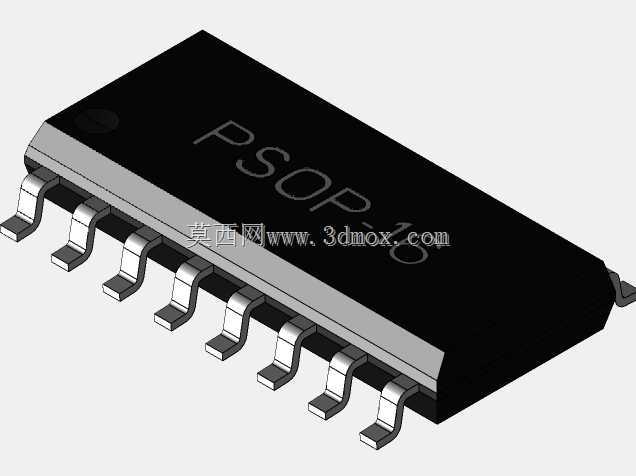

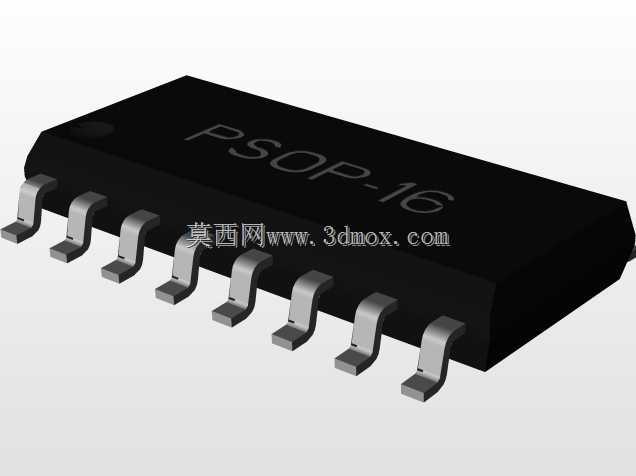

　　容易忽略封装模型的引脚实际成型尺寸，直接套用简化的方块模型做干涉检查，往往会出现实际贴片时引脚与周边走线、丝印层产生干涉，或者焊盘设计尺寸与引脚不匹配导致的焊接缺陷，这个精准的三维封装模型完全还原了引脚的弯折形态、塑封本体的倒角细节、引脚的实际伸出长度，在进行三维装配校验时，可以直接导入到整机板卡的装配体中，模拟实际贴片后的元件状态，提前排查布局时的间距不足问题，也可以用来验证SMT产线的吸嘴吸附位置是否合理，确认吸嘴与塑封本体顶面的接触区域没有凸起标识、定位凹点影响吸附稳定性。另外，该封装的引脚排布是两侧对称分布，每侧8个引脚，建模时严格遵循引脚的序号排布规则，在进行PCB封装匹配时，可以直接对应原理图的引脚序号，不会出现引脚定义错位的问题，对于需要做焊盘热设计的场景，还可以基于该模型的引脚接触面积，计算每个引脚的载流能力，优化焊盘的散热过孔布置，提升大电流引脚的通流可靠性。在做波峰焊或者选择性波峰焊的工艺验证时，该模型也可以用来模拟治具的遮挡范围，确认治具的挡锡边不会碰到芯片的塑封本体，同时能完全遮挡不需要上锡的区域，避免出现连锡、锡珠飞溅到芯片本体下方的问题。
