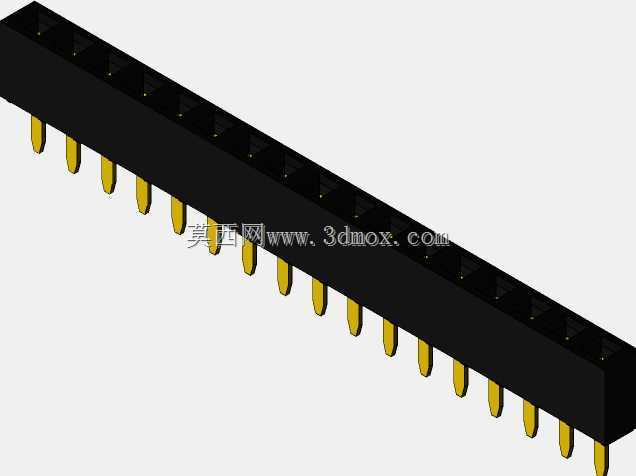

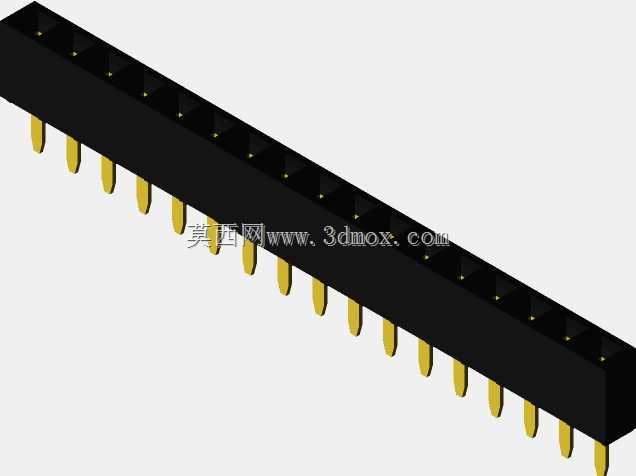

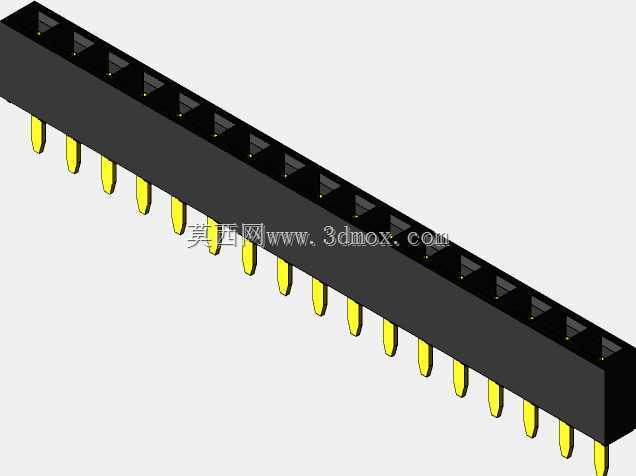

17针2.54mm节距内螺纹直插排母结构

　　在工业控制板卡、嵌入式开发板、测试治具的板间连接场景里，这类带内螺纹的直插排母是很常见的互连部件，和常规无固定结构的排母不同，它自带的内螺纹收割台结构，能够在插针对接完成后通过螺丝锁紧，避免设备在振动工况下出现接插件松脱、接触不良的问题，很多轨道交通、工业自动化设备的板卡连接都会优先选用这类带锁紧结构的排针排母组件。从实际安装的角度看，这款排母采用THT通孔直插的安装方式，引脚间距为标准2.54mm，这是电子行业通用的接插件节距规格，能够和市面上同规格的直插排针完美匹配，不需要额外定制适配的对接部件。整体长度控制在43.68mm，对应17个针位的排布，每个针位的间距严格控制在2.54mm公差范围内，避免出现插针错位无法装配的问题；

　　本体宽度为2.5mm，在PCB板上占用的横向空间极小，适合高密度布板的场景使用，不会和周边的贴片电容、电阻等元器件产生空间干涉；整体高度为5mm，属于矮体排母的范畴，在对安装高度有严格限制的薄型设备、紧凑型控制盒内也能顺利安装，不会出现顶盖合模时挤压接插件的问题。设计这类排母的时候，首先要考虑的是绝缘本体的耐温性能，因为THT安装需要过波峰焊或者手工焊接，焊接时的瞬间高温会达到260摄氏度以上，所以绝缘基座选用的是耐高温的工程塑料材质，能够承受焊接过程的高温冲击，不会出现基座融化、针位偏移的问题。其次是插针的接触可靠性，每个引脚的接触端都做了镀金或者镀锡处理，降低接触电阻，避免长期使用后出现氧化导致的信号传输中断，

　　引脚的直径和PCB安装孔的孔径做了适配，过盈量控制在合理范围，既能够保证插装时的顺畅度，又能在焊接前通过引脚本身的张力固定在PCB上，不需要额外的治具压合就能完成预固定，提升SMT或者波峰焊的生产效率。带内螺纹的收割台结构是这款排母的核心设计点，常规排母和排针对接后仅靠接触弹片的张力保持连接，在有持续振动的设备上，比如机床控制板、车载电子设备里，长期振动会让插针慢慢松脱，导致信号中断，而这款排母两端的内螺纹结构，可以在对接端的排针上设计对应的固定耳，对接完成后用M2或者M2.5的小螺丝将两端锁紧，让接插件的连接不受振动影响，连接可靠性提升数倍。在实际选型使用的时候，需要注意这款排母的安装边界，

　　引脚伸出绝缘本体的长度要和PCB板的厚度匹配，一般1.6mm厚度的标准PCB板，引脚伸出长度控制在3mm左右就能够满足焊接需求，过长的引脚会在PCB背面突出过多，容易和壳体或者其他板卡产生短路风险，过短则会导致焊接时焊锡无法充分包裹引脚，出现虚焊的问题。另外绝缘本体的两侧要预留至少1mm的操作空间，方便对接时的对位，也给锁紧螺丝预留操作空间，不会因为周边元器件过高导致螺丝无法拧入。这类接插件除了工业设备使用，在消费电子、测试仪器、通信设备里也有大量应用，只要是需要板间可靠连接、存在振动工况的场景，带锁紧结构的排母都比普通排母有更高的可靠性。建模的时候要严格控制每个针位的同轴度，每个接触孔的中心距偏差不能超过0.05mm，否则会出现插针无法插入的问题，内螺纹的规格要和常用的固定螺丝匹配，螺纹深度控制在3mm左右，既能够保证足够的锁紧力，又不会因为螺纹过深导致绝缘本体强度下降。引脚的位置度公差也要严格控制，所有引脚要在同一条直线上，偏差不超过0.1mm，否则插装到PCB的时候会出现个别引脚无法对准安装孔的问题，影响生产装配效率。绝缘本体的边缘做了微小的倒角处理，既能够在注塑生产的时候方便脱模，也能在插装对接的时候起到导向作用，让排针能够更顺畅的插入排母内部，避免插针顶到绝缘本体导致插针弯折。
