22引脚5mm间距蓝色接线端子连接器

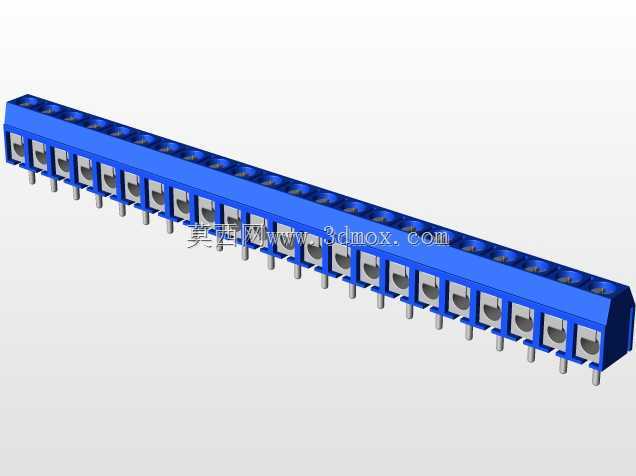

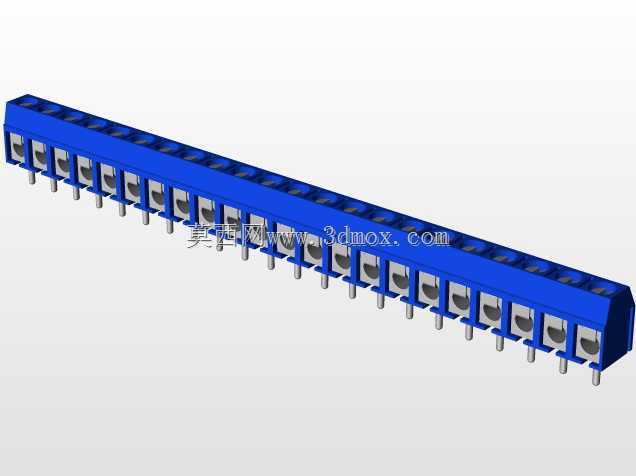

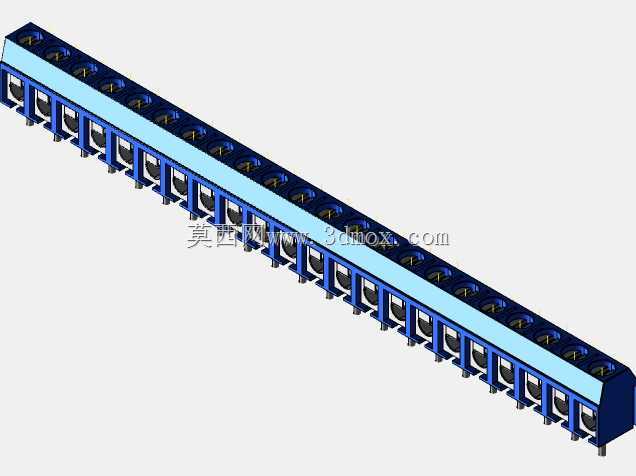

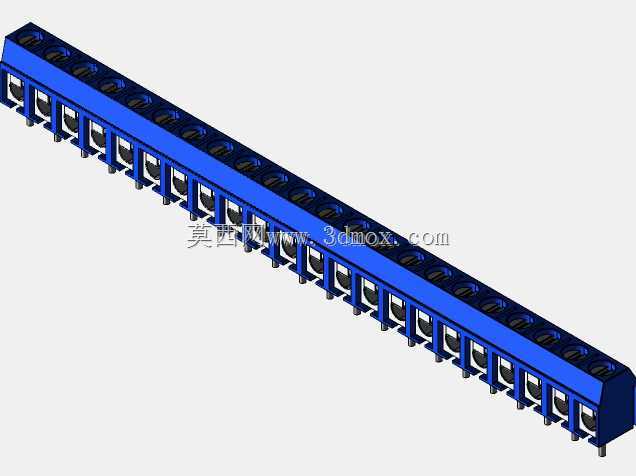

　　在低压电控柜内部布线、小型自动化设备信号转接、工控板卡外接线路的场景里，这类多引脚接线端子是解决线束规整、可靠导通的核心基础元件，日常做设备电控布局时，这类直插式接线件的选型直接影响后期装配效率与长期运行的接线稳定性。这款22引脚的接线连接器采用THT通孔焊接设计，引脚间距设定为5mm，刚好适配常规PCB板的标准网格布线规则，焊接时引脚能精准对应板上预留的焊盘位置，不会出现引脚错位、焊盘干涉的问题，整体外形长度控制在110mm，宽度7.6mm，高度10mm，安装时在PCB板上预留的占用空间边界清晰，不会和板上周边的电容、继电器等低矮元件产生空间冲突，做板卡布局时可以直接按照这个尺寸划定禁布区域，减少后期改板的麻烦。从结构设计来看，本体采用蓝色绝缘阻燃材质，每个接线位都设置了独立的金属导通插芯与压线结构，相邻引脚之间的绝缘隔层厚度均匀，能避免相邻线路之间的爬电距离不足问题，满足常规低压信号、小功率动力线路的绝缘防护要求；底部的焊接引脚采用平直插脚设计，过波峰焊时上锡均匀，引脚的机械强度足够，不会因为后期插拔接线、拉扯线束出现引脚脱焊、本体松动的情况。实际使用时，这类端子主要用于板卡与外部线束的快速对接，不需要将每根外线直接焊接在PCB板上，通过端子的压线结构锁紧外线线芯，后期设备维护、线路改接时只需要松开对应位的压线结构就能换线，不用反复烫拆焊盘，能有效保护PCB板的焊盘不会因为多次焊接出现脱落、起翘的问题。做三维建模时，

　　这类元件的细节处理需要重点关注几个位置：一是每个接线位的压线开口尺寸要和适配的线径范围匹配，常规这类5mm间距的端子适配0.5-1.5平方的单股或多股铜芯线，建模时压线口的内部空间不能做的过小，否则实际装配时线芯插不到位，也不能过大导致压线后线芯松动接触不良；二是底部引脚的伸出长度、引脚直径要和标准THT焊接工艺匹配，引脚伸出PCB板背面的长度控制在1.2-1.5mm，刚好满足波峰焊的上锡要求，过长会导致焊锡堆积桥接，过短则会出现焊接强度不足的问题；三是本体上的每个引脚标识位要预留清晰的刻印位置，实际生产时会在每个接线位旁标注引脚序号，方便接线时核对线号，避免接错线路。在设备内部的安装场景中，这类端子通常沿PCB板的边缘排布，

　　方便外部线束从柜体侧面的走线槽直接接入，本体的高度10mm不会超出板卡周边的元件高度上限，做柜体内部的空间布局时，端子上方只需要预留8-10mm的接线操作空间，就能满足用螺丝刀锁紧压线螺丝的操作需求，不需要预留过大的冗余空间，能有效提升电控柜内部的空间利用率。不同于大电流的动力接线端子，这类小间距多引脚端子主要传输控制信号、低功率供电线路，导通电阻的一致性是设计时的核心指标，每个金属插芯采用铜质镀锡处理，既能降低接触电阻，也能避免长期使用出现氧化锈蚀导致的接触不良，每个接线位的锁紧结构采用螺丝压线设计，锁紧后线芯和金属插芯的接触面积足够，长期在设备振动的工况下也不会出现线芯松脱、信号中断的问题。建模过程中还要注意本体的安装定位结构，

　　部分这类端子会在本体两端设置定位柱，对应PCB板上的定位孔，焊接时可以先将端子通过定位柱插在板上临时固定，不需要额外治具就能完成波峰焊前的定位，提升焊接装配的效率，定位柱的尺寸和位置要严格和PCB板上的定位孔匹配，不能出现位置偏差导致端子装歪、引脚错位的问题。在不同的应用场景里，这类端子的引脚数可以根据实际的线路数量选择，22引脚的规格刚好适配多数小型PLC扩展板、信号采集板的外接线路数量，不需要拼接多个短端子，能减少板上的安装空间占用，也能避免多段端子拼接时出现的位置不齐、引脚间距累积误差的问题。做结构选型时，除了尺寸参数，还要关注端子的绝缘材质耐温等级，常规这类端子的绝缘材质要满足波峰焊时的高温冲击，不会出现过炉后本体变形、绝缘件开裂的问题，金属部件的弹性与强度也要满足多次接线操作的要求，反复锁紧松开压线螺丝后，压线结构不会出现滑丝、金属件断裂的情况，保证足够的使用寿命。
