2220封装贴片MLCC电容三维结构模型

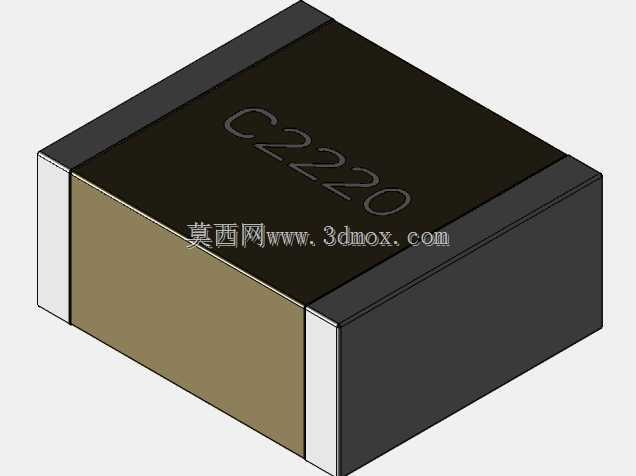

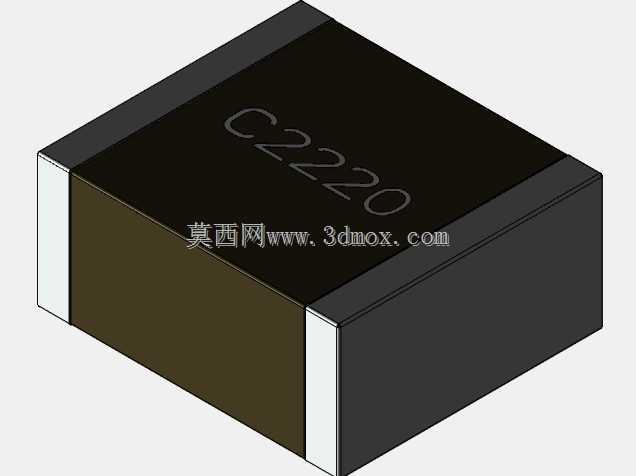

　　在消费电子、工业控制板卡、车载电子模块的PCB布局布线工作中，无源器件的三维模型精度直接影响整机结构干涉检查的可靠性，尤其是2220这类大封装尺寸的多层陶瓷贴片电容，往往承担电源回路 bulk 滤波、高频噪声去耦的核心作用，若三维模型的外形尺寸、电极位置存在偏差，很容易在SMT贴片阶段出现元件与周边结构件、接插件、高器件的干涉问题，甚至导致焊盘设计偏移引发虚焊、立碑等工艺缺陷。这款贴片MLCC的三维建模完全围绕实际量产元件的真实尺寸展开，整体长度控制在5.72mm，宽度为5mm，本体高度2.54mm，完全匹配行业通用2220封装的安装边界，建模过程中特意区分了陶瓷本体与两端金属电极的结构差异，电极部分的厚度、

　　伸出长度完全参照实际元件的焊接要求设定，能够直接导入PCB设计软件的3D预览环境，与焊盘、丝印、周边器件完成精准的空间匹配。从设计思路上看，这款模型没有做多余的外观美化，完全服务于工程设计需求：陶瓷本体的棱角做了符合实际元件的微小倒角处理，避免模型棱角过于尖锐导致结构检查时出现误判的干涉报警；两端电极的端面保持平整，能够与PCB焊盘的表面完全贴合，准确模拟实际焊接后的元件高度状态，方便结构工程师评估板卡装配后元件与外壳、散热片、屏蔽罩之间的安全距离。在实际应用场景中，这类大容值2220封装MLCC常被布置在电源输入端口、大功率IC的供电引脚附近，相比0805、1206等小封装电容，它的容值范围更大，能够承载更高的纹波电流，

　　但同时占用的板上空间与高度空间也更大，很多工程师在布局时容易只关注焊盘的平面尺寸，忽略元件本体的实际高度与侧边突出量，导致后期打样后出现电容顶到外壳、或者与相邻的电解电容、电感出现空间冲突的问题，这款精准的三维模型能够在设计阶段就完成全空间的干涉排查，减少打样迭代次数。建模时还特意还原了元件表面丝印的位置特征，虽然丝印本身不影响装配，但在整机BOM核对、生产阶段的目检环节，准确的丝印位置能够帮助工艺人员快速识别元件方向与型号，提升生产校验的效率。不同于很多简化的元件模型只做一个方块代替本体，这款模型对电极与陶瓷本体的衔接处做了准确的结构还原，电极包裹陶瓷本体的侧边长度完全符合行业规范，能够准确模拟回流焊过程中焊锡的爬升空间，

　　帮助工艺工程师评估焊盘设计的合理性，避免因焊盘与电极匹配不当导致的焊接应力过大、电容本体受应力开裂的问题。对于车载电子这类对可靠性要求极高的应用场景，MLCC的安装位置与周边结构的距离有严格的规范要求，比如距离板边的距离、距离安装孔的距离、与发热元件的间距都需要精准校核，这款模型的尺寸精度能够满足这类高要求场景的设计校验需求，工程师可以直接将模型调入装配体，完成各个方向的尺寸测量与间隙检查，不需要再额外对照元件规格书反复核对尺寸参数。在电源模块的设计中，2220封装的MLCC经常会多颗并联布置在电源回路中，此时相邻电容之间的安全间距、电容与功率MOS管、变压器等发热器件的间距都需要精准控制，准确的三维模型能够帮助工程师在布局阶段就优化元件排布，既保证电气性能的要求，又满足结构装配与散热的空间需求，避免后期为了避让结构件反复调整PCB布局，拉长项目开发周期。
