1210封装贴片MLCC电容三维结构模型

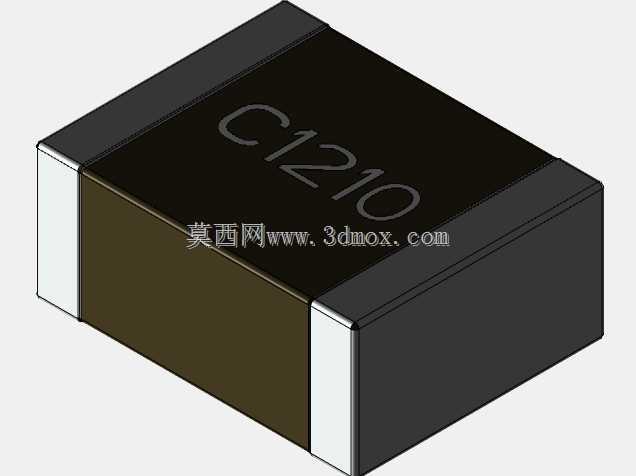

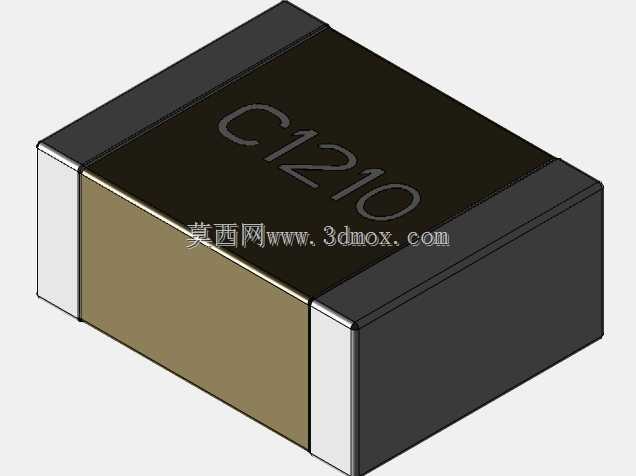

　　在消费电子、工业控制板卡、车载电子模块的SMT产线设计环节，无源器件的三维封装建模是PCB布局仿真、钢网开孔设计、贴装程序校验的核心基础环节，1210规格的多层陶瓷贴片电容作为板级电路中应用极广的容性器件，其精准的三维模型直接决定了设计阶段可制造性校验的准确度。这款1210封装MLCC的三维建模，完全围绕实际量产器件的物理边界展开，整体外形为规整长方体结构，长度方向尺寸3.2mm，宽度方向2.5mm，高度方向1.35mm，两端的端电极覆盖长度严格遵循JEDEC封装规范，端电极厚度预留了实际焊接后的锡膏爬高空间，不会出现模型与实际器件尺寸偏差导致的装配干涉问题。从设计思路上看，建模过程没有做多余的工艺细节简化，

　　主体陶瓷介质部分的棱角做了符合实际量产器件的微小倒角处理，避免了纯直角模型在装配仿真中出现的碰撞误判，端电极与陶瓷本体的衔接处还原了真实器件的端面镀层过渡结构，表面印刷的标识位置与实物丝印位置完全对齐，可用于整机产品的内部结构可视化展示环节。在实际工程应用中，这类贴片电容多用于电源回路的去耦、高频信号的滤波、模拟前端的电荷存储等场景，不同容值的1210封装MLCC外形尺寸完全一致，仅内部介质叠层存在差异，因此该通用封装模型可覆盖全系列同封装规格器件的布局需求。做PCB结构协同设计时，工程师可直接调用该模型校验器件与周边结构件的安全间隙，比如板卡靠近金属屏蔽罩的位置，可通过模型测量电容顶面到屏蔽罩内壁的距离，

　　避免过波峰焊或者回流焊后器件高度超差顶到屏蔽罩；在做SMT贴装路径仿真时，模型的精准外形可帮助校验吸嘴拾取位置的合理性，避免因模型尺寸偏差导致吸嘴取件偏位、抛料率升高的问题。不同于原理图中仅体现电气参数的封装符号，三维模型需要兼顾外形尺寸、安装边界、视觉识别特征三个核心维度，这款模型在端电极的金属质感、陶瓷本体的哑光深色表面处理上都做了贴近实物的还原，在做产品爆炸图、装配工艺演示动画时，不需要额外做材质调整就能达到较好的展示效果。对于刚接触板级结构设计的工程师来说，调用这类经过实际尺寸校验的标准封装模型，能避免自行建模时出现的尺寸标注错误、端电极位置偏移等低级问题，尤其是在高密度布局的板卡上，0.

　　1mm的尺寸偏差就可能导致批量生产时出现器件干涉、无法贴装的严重问题。建模过程中还考虑了不同设计软件的装配兼容性，模型的坐标原点设置在器件底面中心位置，与主流EDA软件导出的封装坐标原点完全匹配，导入PCB装配环境时不需要额外调整坐标位置，可直接匹配焊盘位置放置，大幅提升结构设计的效率。在车载电子这类对器件可靠性要求极高的应用场景中，还可以基于该模型做焊点应力仿真，通过端电极与焊盘的接触面积参数，模拟温度循环过程中焊点的应力分布，提前优化焊盘尺寸与钢网开孔比例，降低长期使用过程中焊点开裂的失效风险。
