10针1.27mm节距SMD微匹配板对板连接器

　　这款10针表贴式微匹配连接器，是高密度板间互联场景里的常用连接件，在工业控制板卡、小型化通讯模块、便携检测设备的PCB堆叠设计中应用十分广泛，主要承担两块平行印制电路板之间的低压信号、小电流传输功能，相比传统直插式连接器，它不需要在PCB上钻设过孔，能够充分利用板卡表层布线空间，适配双面布板、高密度贴装的生产工艺，在板卡厚度受限、内部堆叠空间紧张的便携设备里，这类表贴连接器的选型优先级往往高于同规格直插件。

　　从实际使用的角度看，这类微匹配连接器的接触件采用弹性悬臂结构设计，插合时公座插针滑入母座接触腔后，弹性接触臂会产生稳定的正向接触压力，保证在常规振动工况下接触电阻不会出现大幅波动，避免信号传输出现瞬断问题。绝缘体部分采用耐高温热塑性工程塑料注塑成型，能够耐受回流焊过程中的高温冲击，不会出现壳体变形、接触件移位的问题，适配SMT生产线的批量贴装工艺，不需要额外安排手工焊接工序，能够有效提升板卡组装的生产效率。

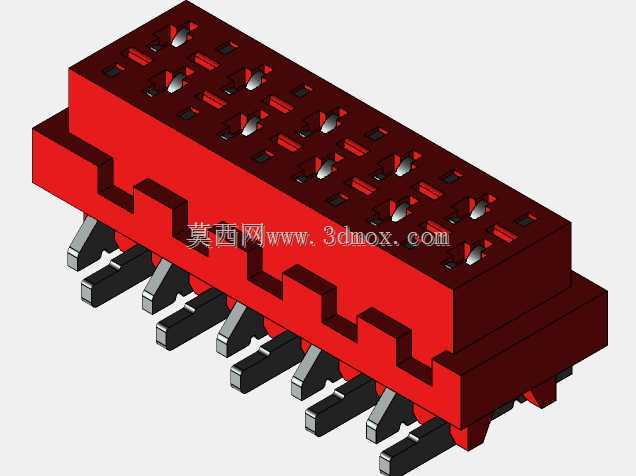

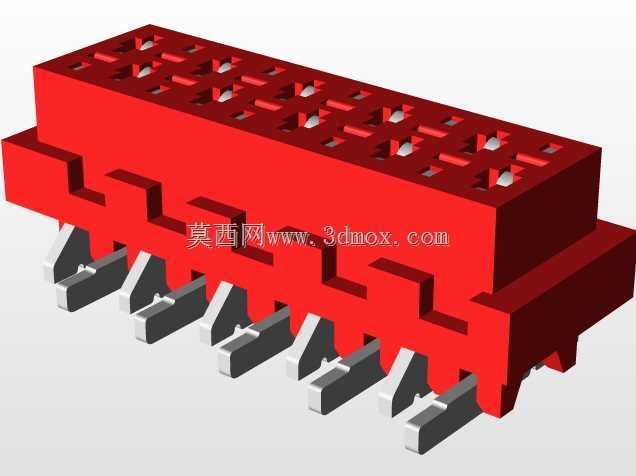

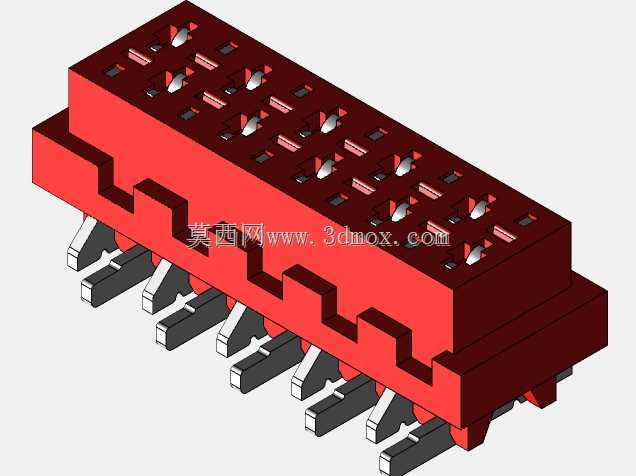

　　设计这款连接器的三维模型时，首先要锁定核心安装边界：整体长度控制在14.6mm，宽度5mm，安装后的本体高度为5.25mm，这个尺寸边界是选型时的核心参考，设计PCB封装时需要严格对应表贴焊盘的位置、长度与宽度，焊盘间距严格匹配1.27mm的接触件节距，避免出现贴装偏移、虚焊的问题。建模过程中需要重点还原接触件的伸出长度与折弯角度，表贴引脚的共面度是影响焊接良率的关键参数，建模时要保证所有贴装引脚的底面处于同一平面，公差控制在SMT工艺允许的范围内，同时要还原绝缘体侧面的定位凸台结构，这个结构在贴装时可以配合钢网定位、PCB丝印框做视觉对位，也能在插合过程中起到一定的导向作用，避免公母座插合时出现偏斜顶坏接触件的问题。

　　在结构细节上，母座的接触腔内部做了防呆导向倒角，插合端面的腔口边缘做了斜角引导，公座插针可以顺着倒角滑入接触位，降低对位难度，即使是设备售后维护时的手工插合操作，也不容易出现插歪、损坏针脚的问题。接触件的表面镀层按照常规信号传输需求做了对应设计，建模时虽然不需要还原镀层厚度，但要保证接触配合面的尺寸精度，公母插合后的保持力控制在合理区间，既不会因为保持力过小导致受拉扯时松脱，也不会因为保持力过大导致拆卸时损坏PCB焊盘。

　　实际选型应用时，除了匹配外形安装尺寸，还要注意这款连接器的针脚定义排布，10针的排布对应1.27mm节距的双排结构，建模时还原了每一个接触腔的位置与绝缘隔筋，隔筋的作用是避免相邻针脚之间出现电弧串扰、焊锡连桥的问题，在信号频率较高的应用场景下，这个绝缘隔筋的尺寸也会影响相邻通道的串扰指标。另外，连接器本体底部和PCB表面之间预留了微小的排锡间隙，回流焊时多余的焊锡可以从间隙排出，不会因为焊锡堆积导致本体浮高、引脚虚焊。

　　在板卡堆叠设计中，选用这款连接器时需要注意公母座配对后的总堆叠高度，结合母座5.25mm的本体高度，预留合适的板间间隙，避免两块PCB装配后出现元件干涉、连接器受压过大的问题。三维模型完整还原了连接器的所有外形特征、安装基准、配合界面，不管是做PCB封装设计、整机结构干涉检查，还是做组装工艺模拟，都可以直接调用，不需要再反复核对二维图纸的尺寸参数，能够有效减少结构设计阶段的反复核对工作量，避免因为尺寸理解偏差导致的打样返工问题。对于经常做小型化电子设备结构设计、板卡互联设计的工程师来说，这类标准化的表贴连接器模型，是日常选型设计中很实用的基础元件模型，能够帮助快速完成板间互联方案的搭建，验证整体布局的空间合理性。
