双排直插THT针座连接器结构设计

　　在板级电路互联的实际工程场景里，这类双排直插THT针座是工控主板、嵌入式控制板、电源模块板卡上最常见的互联元件之一，不同于贴片式排针的回流焊工艺适配性，这款针座专门针对波峰焊、手工补焊的通孔插装工艺设计，在振动工况较多的工业控制设备、户外电力监测终端、农业收割设备电控单元里应用极广，插装后的焊盘透锡率更容易达到IPC-A-610的三级验收标准，抗机械拉扯能力远高于同规格贴片排针，能承受设备运输、现场安装调试过程中反复插拔线束带来的侧向冲击力。

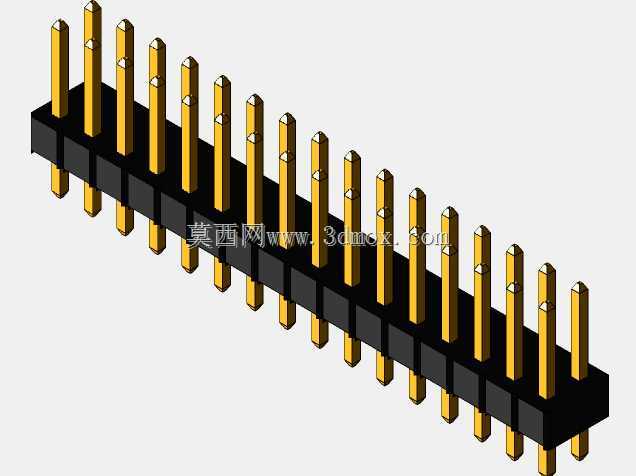

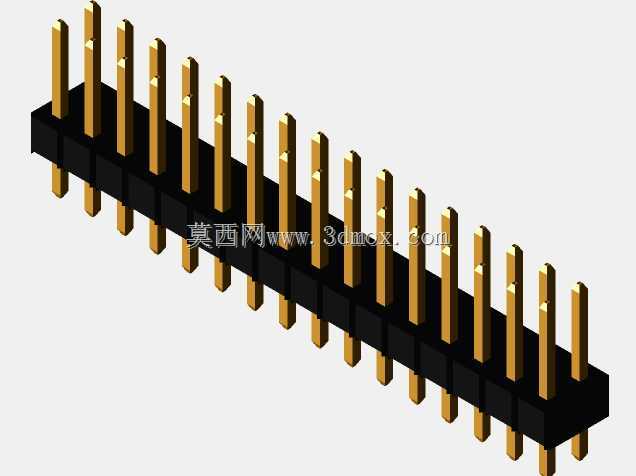

　　从结构设计逻辑来看，这款32Pin双排针座采用2.54mm标准节距设计，这个节距是全球通用的板对板、线对板互联标准间距，能直接匹配市面上绝大多数杜邦线端子、IDC排线座、PCB板卡预留焊盘孔位，不需要额外做定制化孔位适配，能大幅降低结构工程师的选型适配成本。针体采用黄铜基材镀金处理，接触电阻能稳定控制在毫欧级，长期通过额定电流时不会出现针脚发热氧化的问题，插配寿命能满足工业场景下至少500次反复插拔的使用要求，不会因为多次检修插拔出现接触不良、信号传输中断的问题。黑色的绝缘基座采用耐高温PA66材质注塑成型，能承受波峰焊时260摄氏度的高温冲击，不会出现基座融化、针脚移位、绝缘性能下降的问题，基座上的针脚固定位采用过盈配合结构，针脚压入基座后能承受5N以上的轴向拉脱力，不会出现焊接或插拔过程中针脚被顶出基座的故障。

　　尺寸边界上，这款针座总长度为40.64mm，对应32Pin双排布局的总跨度，宽度为5.08mm，刚好覆盖双排针脚的横向间距，安装后在PCB板上占用的横向空间极小，不会和周边的电容、电阻、接线端子等元件产生空间干涉，总高度为8.89mm，属于标准高度直插排针，插配配套母座后整体堆叠高度能控制在15mm以内，适合对板间堆叠间隙有严格要求的紧凑型设备内部使用。针脚伸出基座底部的长度为3.0mm，刚好能穿过1.6mm标准厚度PCB板后预留1.4mm的焊锡爬升空间，既能保证焊锡充分包裹针脚形成可靠焊点，又不会因为针脚伸出过长导致剪脚工序额外增加工时，针脚顶端做了倒角导向设计，插配母座时能自动导正位置，不会出现针脚顶歪、插偏导致的针脚弯折、母座损坏问题。

　　在实际选型建模过程中，结构工程师需要重点关注针座的安装定位边界，PCB板上对应的焊盘孔径需要设计为0.8mm，焊盘外径设计为1.5mm，相邻焊盘中心距严格控制在2.54mm±0.05mm公差范围内，双排焊盘的横向中心距为2.54mm，和针座本身的针脚间距完全匹配。建模时需要预留针座周边2mm的操作空间，方便焊接时烙铁头操作、后期检修时母座插拔操作，不能在针座正上方布置高度超过5mm的元件，避免出现母座无法插装的问题。另外需要注意，这款针座属于通孔插装元件，布局时要避开PCB板上的贴片元件回流焊工艺传送边，同时要和板上的安装固定柱、钣金机箱内壁预留至少1mm的安全间隙，避免组装过程中针座被挤压损坏。

　　从实际使用的可靠性角度出发，这款针座的绝缘基座设计有定位凸点，插装到PCB板上时能和板上的定位孔配合，过波峰焊时不会出现浮高、移位的问题，针脚的同心度控制在0.03mm以内，整排针脚的直线度公差不超过0.1mm，插配母座时不会出现个别针脚接触不良的问题。在农业收割设备的电控系统里，这类排针经常用来连接主控板和传感器采集板，因为田间作业时设备振动幅度大、粉尘多，这款针座插配后配合带锁扣的排线母座，能达到IP40级别的防尘效果，不会因为粉尘堆积导致针脚间短路，在-40摄氏度到105摄氏度的工作温度范围内，绝缘基座不会出现脆裂、变形问题，针脚接触电阻不会出现大幅波动，能满足户外恶劣工况下的长期稳定使用要求。在做三维结构装配时，工程师可以直接调用这款模型进行板卡布局干涉检查，不需要反复测量实物尺寸，能大幅缩短电控箱的结构设计周期，避免因为元件尺寸预估错误导致的壳体返工、元件干涉问题。
