9针2.5mm节距THT公接头连接器结构

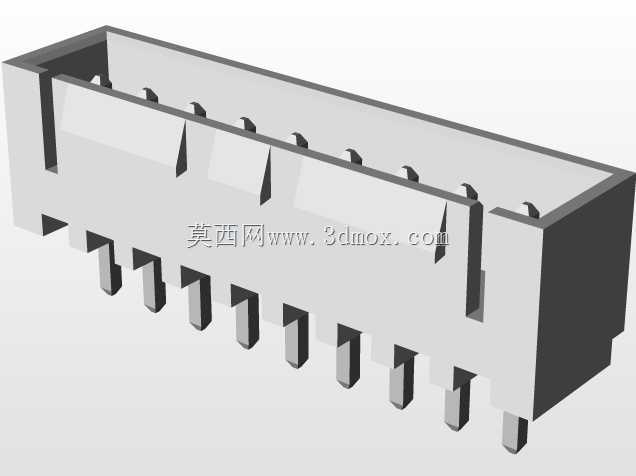

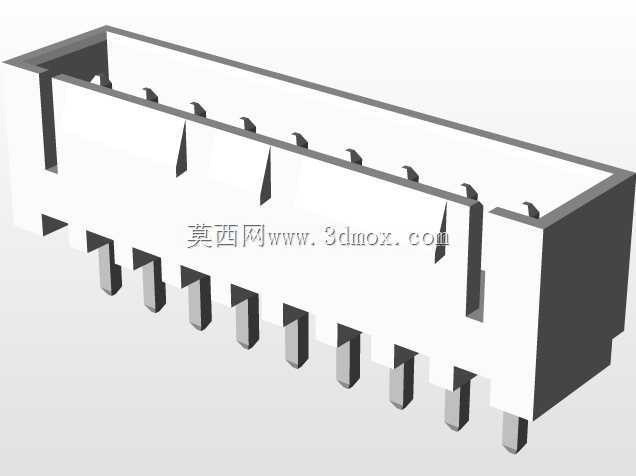

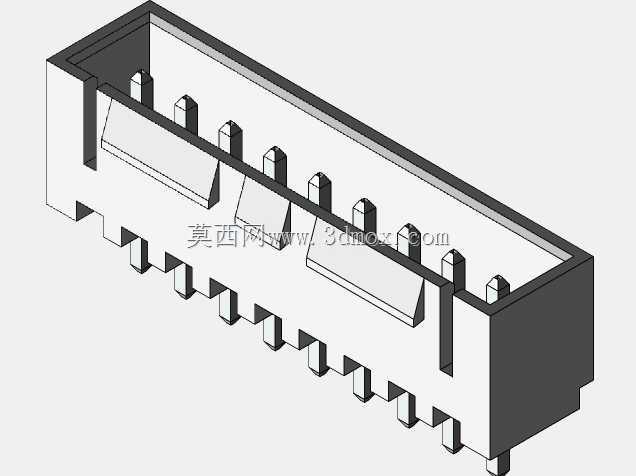

　　在工业控制板卡、消费电子主板、通讯设备内部互连场景中，板对板、线对板的信号传输可靠性，很大程度上取决于接插件的结构设计与安装匹配度，这类通孔插装的公头连接器，是目前中小电流信号传输场景中应用占比极高的互连部件。这款9针规格的THT公接头，采用2.5mm标准节距设计，整体外形长度控制在24.9mm，宽度5.8mm，整体高度7mm，安装时需要在PCB对应位置预留匹配的通孔阵列，插装后过波峰焊即可完成固定，相比表贴型接插件，通孔插装的结构具备更强的抗机械拉扯能力，在存在一定振动的工业设备内部，能有效避免焊盘脱落、接触不良的问题。从结构设计逻辑来看，接头主体采用绝缘基座包裹接触插针的形式，绝缘基座外侧设置有对称的卡扣凸台，与对应母头对接时，

　　凸台会卡入母头外壳的卡槽内，避免设备运行过程中受振动出现接头松脱的情况；基座内部的插针采用等距排列，每根插针的伸出长度、定位精度都经过公差匹配，确保对接时每一针都能与母头端子可靠接触，不会出现针脚偏斜、对位不准导致的短路或信号中断问题。基座底部设置有均匀分布的定位凸点，插装到PCB时，凸点会先卡入PCB上预留的定位孔内，在焊接前就能完成接头的预固定，避免过炉时接头移位导致的焊接不良。在实际选型应用中，这类2.5mm节距的接插件通常用于传输低压控制信号、小功率供电回路，单针载流能力可以满足常规板卡间的信号交互需求，7mm的整体高度不会在板卡上方占用过多堆叠空间，适合板卡间距有限的紧凑型设备内部使用。设计这类接插件的三维模型时，

　　需要重点把控几个核心尺寸边界：首先是插针的中心距公差，必须严格控制在2.5mm节距的允许偏差范围内，否则会出现PCB插装时孔位不对、无法插装的问题；其次是基座底部的安装面平面度，若平面度超差，过炉焊接时会出现部分插针浮高、虚焊的隐患；再者是对接端的导向结构，基座入口处做了小角度的倒角导向，母头对接时不需要完全精准对位就能顺着倒角滑入配合位，能提升生产线的装配效率。从实际使用场景来看，这类接插件广泛应用在PLC扩展模块、工控驱动板、小型家电控制板、网络通讯终端设备内部，相比更大节距的接插件，2.5mm节距的设计能在有限的板卡空间内排布更多信号针脚，同时兼顾插装强度与对接可靠性；相比高密度的细间距接插件，它的针脚强度更高，

　　生产插装时不容易出现弯针问题，对生产工艺的容错率更高。在三维建模过程中，需要还原绝缘基座的所有结构细节，包括外侧的防脱卡扣、内部的插针固定槽、底部的定位凸点、插装导向倒角，这些细节直接影响后续结构评审时的安装干涉检查、对接匹配验证的准确性，若建模时遗漏卡扣或定位凸点的结构，很可能在实际打样组装时才发现与母头干涉、PCB定位不准的问题，造成不必要的开模或打样损失。另外，模型中还原的基座外侧防滑纹理，是为了人工插拔接头时增加摩擦力，方便操作人员在设备维护时快速插拔接头，不会因为基座表面光滑导致插拔费力。这类接插件的绝缘基座通常采用耐高温的工程塑料材质，能承受波峰焊时的高温冲击，不会出现焊接过程中基座变形、针脚移位的问题，插针表面通常做镀锡或镀金处理，提升接触导电性与抗氧化能力，保证长期使用后的接触稳定性。在设备结构设计阶段，导入这类接插件的三维模型时，除了核对安装孔位的匹配度，还要预留足够的插拔操作空间，在接头对接方向上预留不小于15mm的操作空间，方便生产组装与后期维护时的接头插拔操作，同时要注意接头周边不要布置过高的元器件，避免对接时出现干涉。
