1808封装贴片多层陶瓷电容器三维结构

　　在高密度表面贴装生产线的PCB布局环节，1808封装的MLCC是板级电源滤波、信号去耦场景中极为常用的被动元件，这类元件的三维建模精度直接影响SMT钢网开孔设计、器件干涉检查、整板装配仿真的最终结果。做这类贴片元件的三维结构时，首先要明确实际安装的边界约束：元件本体长度4.5mm、宽度2mm、高度1.27mm，两端的端电极宽度需要严格匹配回流焊工艺的焊盘设计要求，端电极的金属层厚度不能随意设定，要参考实际量产元件的端帽包覆尺寸，避免仿真装配时出现元件与焊盘错位、或者与周边相邻元件产生空间干涉的问题。

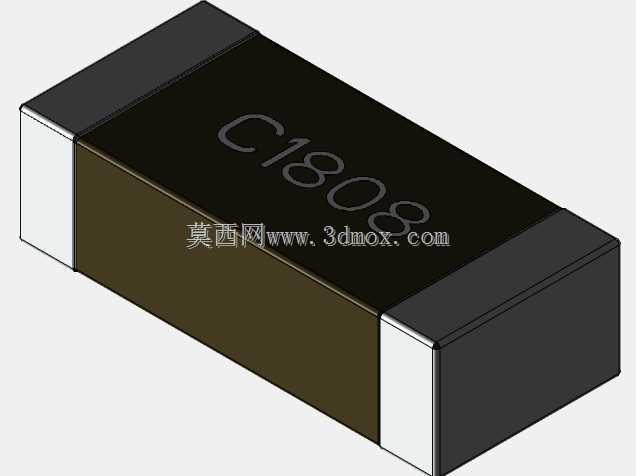

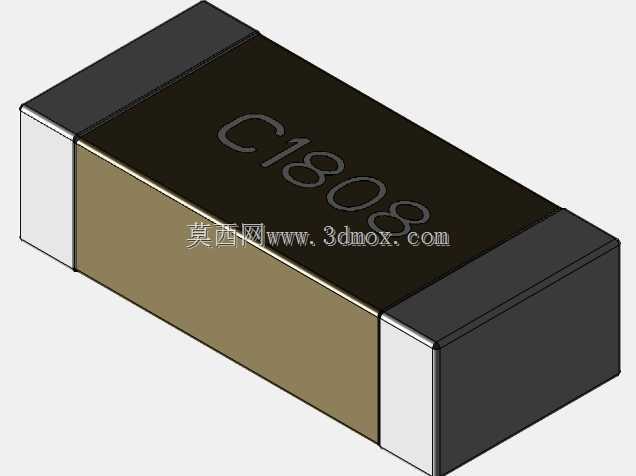

　　从实际电路应用来看，这类尺寸的MLCC通常用在电源输入端口的大容量滤波、功率器件驱动回路的高频去耦，还有部分模拟信号链路的耦合隔直场景，相比更小封装的0805、0603电容，1808封装能做到更大的容值与更高的额定耐压，在工业控制板、电源模块板卡上的使用占比不低。建模的时候不能只做一个简单的长方体块应付，要区分开中间的陶瓷介质本体与两端的金属端电极结构：陶瓷本体的表面是哑光的深色调封装层，端电极是镀锡/镀镍的金属亮面结构，本体表面的丝印标识位置也要和实物对齐，这样在做整机BOM可视化、装配工艺指导文件的时候，能直接通过三维模型识别元件规格，不用反复对照二维BOM表核对。

　　设计这类标准封装元件的三维模型时，核心要遵循IPC相关的表面贴装器件封装尺寸规范，所有的外形公差要控制在工业级元件的允许偏差范围内，不能出现尺寸超差导致的装配仿真误报。比如元件底部的平整度要符合SMT贴装的要求，不能出现本体底面凸起导致的虚焊风险模拟偏差，端电极的下沿要和PCB板面保持合理的接触高度，匹配锡膏印刷后的熔融焊接高度。很多新手建模的时候容易忽略端电极的倒角细节，实际量产的MLCC端电极边缘是有微小圆弧过渡的，这个细节在做高密度布局的干涉检查时很关键——如果把端电极做成尖锐直角，在模拟元件贴装偏移的极限工况时，会误判和相邻0402电阻、或者细间距走线的安全距离，导致布局阶段预留的间隙过大，浪费宝贵的PCB板面积。

　　从结构选型的角度说，这个尺寸的贴片电容因为本体高度1.27mm，在做薄型化产品设计的时候要提前核对安装空间的高度余量，比如在便携式工业检测设备的板卡堆叠场景里，上层板和下层板的间隙如果只留1mm，选这个封装的电容就会出现装配顶壳的问题，精准的三维模型能在布局阶段就提前排查出这类问题，不用等到打样试装的时候才发现元件高度超差。另外建模时要注意本体与端电极的装配关系，端电极是包覆在陶瓷本体两端的，不是和本体简单拼接在一起，包覆的深度要符合实际元件的加工工艺，这样在做热仿真的时候，能更准确模拟元件工作时的热量通过端电极传导到焊盘、再扩散到PCB铜箔的散热路径，避免热仿真结果出现过大偏差。

　　在实际的SMT产线编程环节，精准的元件三维模型还能用来给贴片机的吸嘴取料位置做参考，1808封装的电容吸嘴取料中心要对准元件本体的几何中心，不能偏移到端电极位置，否则会出现取料偏斜、抛料率升高的问题。模型的重量参数虽然在结构建模里不用直接体现，但外形尺寸的精准度会直接影响贴装路径的碰撞检测，如果模型尺寸比实际元件大，会导致贴片机判定相邻元件存在碰撞，降低贴装效率；如果模型尺寸偏小，又会在实际贴装时出现元件撞件的问题。做这类标准电子元器件的三维结构，本质上是为板级设计、工艺仿真、产线编程提供统一的精准数字载体，不用每个项目都反复测绘元件尺寸，直接调用验证过的标准模型就能大幅缩短研发前期的准备周期，减少因为尺寸偏差导致的试错成本。
