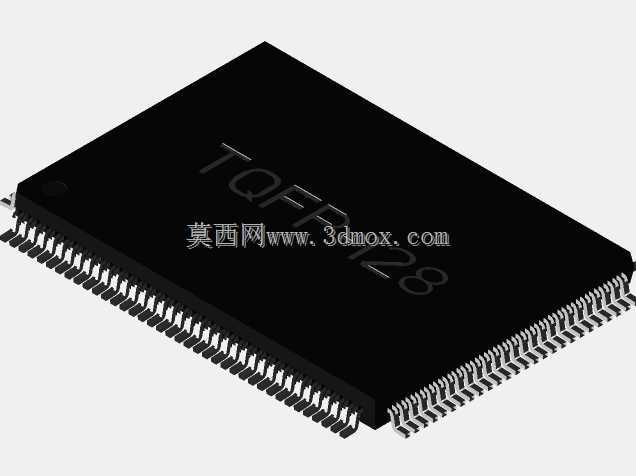

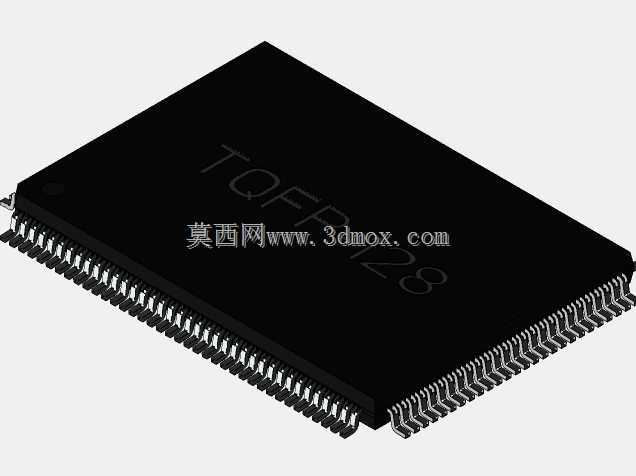

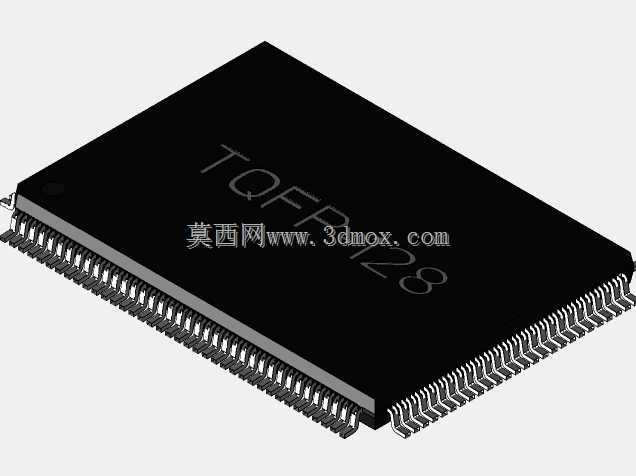

TQFP128引脚贴片SMD芯片三维结构

　　在消费电子、工业控制板卡、车载电子模块的PCB布局设计环节，表面贴装类封装芯片的三维结构建模，是结构工程师开展板级空间校核、干涉检查、焊盘匹配设计的核心基础资料，这类TQFP封装的128引脚芯片，是当前中引脚数集成电路应用里覆盖场景极广的封装形式，从工控主板的主控单元、通讯模块的信号处理芯片，到消费类电子的核心控制电路，都能见到这类封装器件的身影。做这类封装建模的时候，首先要锚定的是引脚的共面度参数，0.5mm的引脚间距属于细间距贴片范畴，实际生产中如果引脚共面度偏差超过0.1mm，过回流焊的时候就极易出现虚焊、连锡的不良，所以建模时每一个鸥翼型引脚的弯折弧度、末端平面的高度差都要严格对齐实际器件的公差范围，不能只做外观上的形似。

　　从安装边界来看，这款芯片本体长度20.1mm、宽度14.1mm，设计PCB焊盘的时候，不能只按照本体尺寸预留空间，还要考虑引脚向外延伸的焊接余量，以及芯片周边的维修操作空间——通常这类细间距芯片周边要预留至少2mm的无器件区域，方便后续返修时使用热风枪操作，不会波及周边的阻容元件。很多新手建模的时候容易忽略引脚的成型细节，TQFP的引脚是从本体侧面引出后先向下弯折，再向外侧水平延伸形成焊接面，这个弯折的R角大小直接影响引脚的应力释放能力，实际应用中电路板发生形变时，这个R角区域可以吸收部分形变应力，避免引脚从本体根部断裂，所以建模时不能把引脚做成直上直下的简单结构，要还原这个弯折的应力释放结构。在板级装配的场景里，

　　这类芯片的高度也是需要重点关注的参数，通常TQFP128封装的本体厚度在1.2mm左右，加上引脚焊接后的高度，整体装配高度不会超过1.8mm，这对于有薄型化要求的便携式设备来说，是选型时的核心考量维度，比如手持检测设备、薄型通讯终端的结构堆叠，就需要精准的芯片高度数据来规划上下壳的间隙，避免壳体和芯片本体发生顶触。另外，建模时还原芯片的丝印标识位置也有实际工程意义，生产环节的SMT贴片工序，需要通过视觉识别芯片表面的丝印方位来确认贴装方向，如果三维模型里的丝印方位和实际器件不一致，就可能导致贴片程序编制时出现方向错误，引发整批板卡的焊接报废。从散热设计的角度，这类TQFP封装的芯片，热量主要通过引脚传导到PCB的铜箔上，

　　所以建模时引脚和本体连接的根部结构要准确还原，方便后续做热仿真的时候，能精准计算热量从芯片内核通过引脚传导到电路板的路径热阻，给散热设计提供可靠的模型基础。很多工程师在做器件库建模的时候，习惯简化引脚的细节，把所有引脚做成统一的拉伸实体，但实际生产中不同厂商生产的同引脚数TQFP封装，引脚的宽度、弯折角度会有细微差异，这款模型严格按照行业通用的JEDEC标准里的TQFP128封装尺寸做还原，引脚宽度0.22mm，引脚末端的焊接面长度0.6mm，完全匹配通用焊盘的设计规范，不管是做PCB的3D布局检查，还是做整板的装配干涉校验，都能直接调用，不需要再做尺寸修正。在做整机的跌落仿真分析时，准确的芯片模型也能帮助工程师评估板卡受力时芯片引脚的应力分布，尤其是芯片四个角位置的引脚，是跌落时最容易出现应力集中的位置，精准的引脚结构模型可以让仿真结果更贴近实际测试情况，提前预判结构风险。
