1210封装贴片MLCC陶瓷电容三维结构

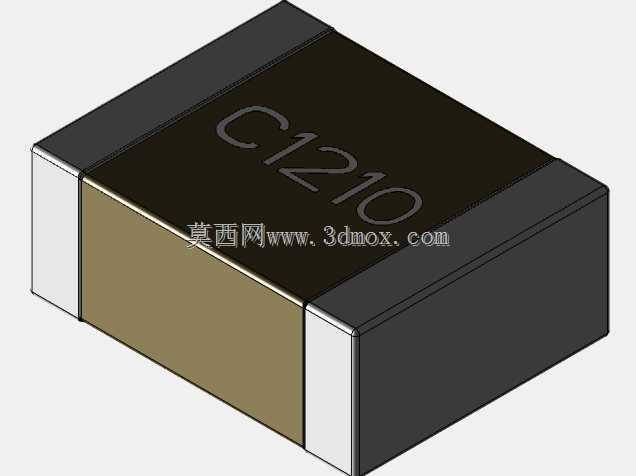

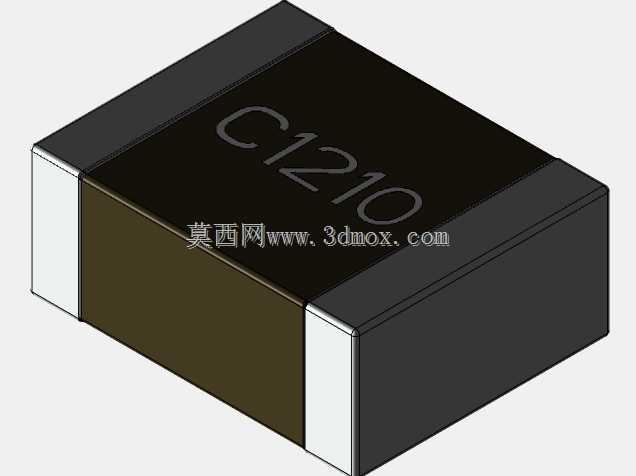

　　在消费电子、工业控制板卡、车载电子模块的PCB布局设计环节，1210封装的贴片多层陶瓷电容是板上被动器件选型里的常用规格，这类元件的三维建模精度直接影响PCB装配干涉检查、SMT钢网开孔设计、整机结构堆叠的校验结果。做这个模型的时候，首先要明确实际量产元件的安装边界，本体长度严格控制在3.2mm，宽度2.5mm，高度1.27mm，两端的端电极宽度要匹配回流焊的焊盘设计标准，不能随意缩放尺寸，否则导出的STEP模型导入PCB设计软件做干涉检查时，会出现元件和周边结构件、相邻器件的间隙计算错误，直接导致打样后出现元件贴装偏移、和壳体凸台碰件的问题。

　　从实际应用场景来看，这个封装的MLCC容值覆盖范围较广，常被用在电源输入端口的滤波、高频信号的去耦、总线接口的静电泄放旁路位置，相比更小封装的0805、0603电容，1210封装的电容能承受更高的纹波电流，在工业类电源板、电机驱动板上的使用占比不低。建模的时候要还原元件的真实结构特征：本体是多层陶瓷叠压后的长方体结构，表面的丝印标识位置要和实物一致，两端的端电极是三层结构，最外层的镀锡层要做轻微的圆角处理，不能做成尖锐的直角，因为实际生产过程中端电极经过滚镀工艺后边缘会有自然的圆弧过渡，要是模型做成直角，在做SMT贴装仿真的时候，吸嘴拾取的受力面计算会出现偏差，也不符合实物的外观特征。

　　设计这个三维模型的时候，要区分本体和端电极的装配公差，本体的陶瓷部分尺寸公差控制在±0.1mm，端电极的厚度公差控制在±0.05mm，这样在做整机结构堆叠的时候，设计人员可以直接调用模型做最小安全间隙校验，不用再额外给元件预留冗余的避让空间，能有效压缩PCB的布板面积。很多新手建模的时候容易忽略端电极和陶瓷本体的衔接位置，把两个部分做成完全齐平的结构，实际上量产的贴片电容端电极会有轻微的包裹延伸，在陶瓷本体的端面上下边缘有0.1mm左右的包覆层，这个细节如果没做出来，在做焊盘焊接浸润仿真的时候，焊锡的爬升角度计算会和实际情况出现偏差，影响可制造性设计的判断。

　　从选型适配的角度说，这个尺寸的1210贴片电容在布局的时候，要注意和周边贴片电阻、芯片引脚的间距，模型里把本体的棱角做了符合工业标准的微小倒角，还原了注塑编带包装里元件的真实外形，不会出现模型过度理想化导致的装配误判。在做SMT生产线的贴装程序编制时，精准的三维模型可以帮助技术人员提前确认吸嘴的拾取高度、元件进入贴装位的角度，避免出现吸嘴碰撞供料器的问题。另外在做产品的高低温可靠性仿真时，准确的元件外形尺寸可以更真实地模拟板上元件的热膨胀应力分布，因为MLCC电容和PCB基材的热膨胀系数差异较大，如果模型尺寸不准，应力计算的结果偏差会直接影响对焊点疲劳寿命的判断。

　　建模过程中没有做多余的简化处理，保留了元件所有和装配、检测相关的外形特征，没有添加内部的陶瓷叠层结构，因为对于结构设计、PCB布局、SMT工艺的从业者来说，外部的安装边界、外形尺寸、端电极位置才是需要的核心信息，内部结构不会影响装配环节的校验工作，过度还原内部结构反而会增大模型的文件体积，拖慢大型板卡装配体的打开和运算速度。模型的坐标系原点设置在元件本体底部的中心位置，和SMT贴装的拾取基准、PCB封装的原点保持一致，调用的时候不需要额外调整坐标位置，能直接匹配Altium Designer、Cadence等PCB设计软件里的1210封装焊盘位置，减少设计人员的模型调整工作量。

　　在车载电子的AEC-Q200认证类产品设计里，1210封装的MLCC因为抗震性能优于更小封装的器件，常被布置在靠近连接器、功率器件的位置，这时候精准的三维模型可以帮助结构工程师确认点胶加固的空间，确保电容底部和PCB之间的间隙符合点胶工艺要求，不会出现点胶量不足或者胶水流到相邻焊盘的问题。很多设计人员在网上下载的同类模型经常出现尺寸错误，比如把高度做成1.5mm或者把长度做成3.5mm，直接导致结构设计阶段的避让空间计算错误，等到样机试装的时候才发现电容顶到外壳，不得不重新改板，延误项目进度，这个模型的所有尺寸都对标量产元件的行业标准，能直接用于正式的产品设计流程，不需要二次核对尺寸。
