SPST-NO型敞开式继电器结构设计

　　在低压电气控制回路的设计选型中，这类单刀单掷常开型继电器是极为常见的通断执行元件，常被应用在工业控制柜内部的信号中转、小功率负载通断、PLC输出端口扩容等场景中，也会在小型自动化设备、家电控制板、测试治具的回路里承担弱电控制强电的隔离切换作用，相比直接用主控芯片引脚驱动负载，继电器的电磁隔离结构能有效避免负载端的浪涌、反向电动势串入控制侧损坏敏感器件，同时也能通过小电流线圈的励磁动作，带动触点承载数倍于线圈驱动电流的负载通断，大幅降低控制回路的线径要求与驱动元件的功率冗余。

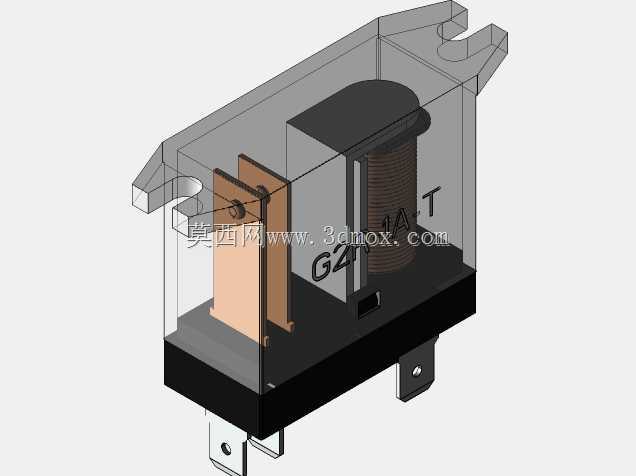

　　从结构设计的角度拆解这款元件，整体采用半透明外壳与黑色基座组合的封装形式，外壳做了卡扣式的装配结构，不需要额外打胶或者螺丝固定，就能和基座紧密扣合，既可以在生产装配时快速完成合壳工序，也能在后期需要检修触点状态时，不用破坏性拆解就能直观观察内部触点的烧蚀情况、衔铁的动作行程。内部核心的电磁部分采用立式绕线线圈结构，线圈骨架直接固定在基座的定位槽内，避免长期受震动出现线圈移位导致的动作卡滞；衔铁部分采用悬臂式的弹片结构，和常开触点的动触片做一体化联动设计，当线圈两端施加额定驱动电压后，产生的电磁吸力会克服弹片的预紧反力，带动衔铁吸合，同步推动动触片和静触点紧密贴合，完成回路的导通；当线圈断电后，电磁吸力消失，弹片的自身弹力会带动衔铁复位，动触点和静触点分离，切断负载回路。

　　尺寸边界上，这款元件的长度控制在30.5mm，宽度为14mm，整体高度29.5mm，属于紧凑型的板式安装继电器，引脚采用直插式的焊片结构，既可以直接焊接在PCB板上对应预留的焊盘位置，也能搭配配套的继电器底座做导轨式安装，不需要在设备面板或者安装板上额外开设复杂的定位孔，只需要预留对应引脚间距的过孔或者底座安装位即可，安装时的垂直空间占用也比较小，适合在排布紧凑的控制柜内部、空间有限的小型设备腔体内布置。触点部分的设计上，常开触点的接触端面做了镀银处理，能有效降低接触电阻，减少长期带载通断时的触点发热，同时触点的超程参数做了匹配设计，即使在触点出现轻微电烧蚀的情况下，依然能保证可靠接触，不会因为触点磨损导致接触不良、回路压降过大的问题。线圈和触点之间设置了绝缘挡片，将高压侧的触点回路和低压侧的线圈驱动回路做物理隔离，满足低压电器的电气间隙要求，避免高低压之间出现爬电、击穿的风险。

　　在实际的三维建模过程中，这类元件的建模需要重点关注几个关键尺寸的准确性：首先是引脚的间距与引脚直径，这部分尺寸直接决定了元件能否顺利插装到PCB或者配套底座上，如果建模时引脚位置出现偏差，会导致实际生产时元件无法装配，出现插装歪斜、虚焊甚至根本无法安装的问题；其次是衔铁的动作行程与触点的开距，这部分参数直接影响继电器的通断可靠性，建模时需要还原弹片的预压角度、触点的接触位置，才能在做装配干涉检查、运动仿真时准确模拟元件的动作过程，避免设计的安装结构挡住衔铁的动作路径，导致继电器出现无法吸合或者吸合后无法复位的卡滞问题；另外外壳的卡扣配合尺寸也需要准确还原，卡扣的倒扣量、配合间隙要符合塑料件的设计公差，才能在做整机结构的装配验证时，准确评估外壳和周边元件的安全距离，避免出现外壳扣合时和周边走线、其他元件干涉的情况。

　　在设备选型匹配时，这类继电器需要根据实际的负载类型确认触点的额定承载电流，针对阻性负载、感性负载、容性负载的不同冲击特性，预留足够的触点容量冗余，同时也要匹配控制侧的线圈额定电压，避免出现线圈电压不匹配导致的无法吸合或者线圈过压烧毁的问题；安装布局时要注意尽量远离强发热元件，避免长期高温环境加速线圈绝缘老化、触点氧化，影响元件的使用寿命，同时在PCB排布时，继电器的驱动回路要就近添加续流二极管，吸收线圈断电时产生的反向电动势，保护前端的驱动元件不被浪涌击穿。
