小型直插式单组常开电磁继电器结构

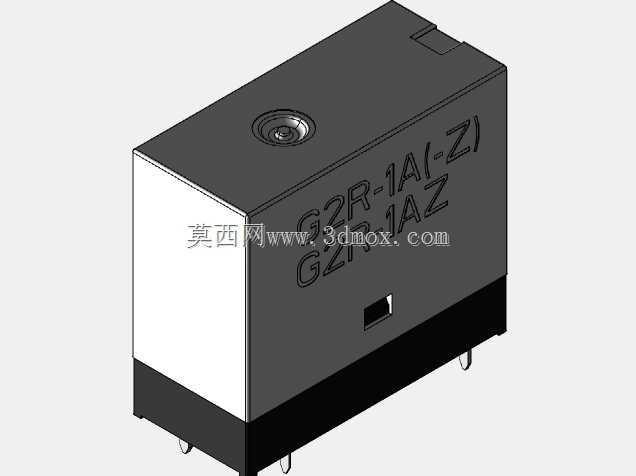

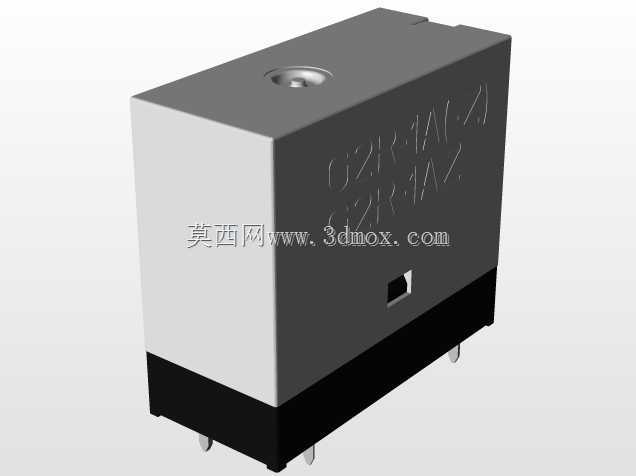

　　在低压控制回路的设计选型工作里，这类小型直插电磁继电器是极为常见的中间控制元件，常被布置在PCB控制板、小型工控端子台、家电主控板、小型自动化设备的信号转接回路中，承担小信号驱动负载通断、强弱电回路隔离、多路信号同步切换的实际作用，很多刚接触电控结构设计的工程师容易忽略这类元件的安装边界建模，直到打样试装时才发现元件与周边结构、接插件发生干涉，或是引脚开孔位置偏差导致元件无法顺利插装，直接拖慢项目的调试进度。这款单组常开型直插继电器的整体外形尺寸控制在29mm长度、13mm宽度、25.5mm高度的范围内，属于同负载等级里体积较为紧凑的规格，建模时完全按照实物的装配关系还原结构：外部采用半透明的工程塑料外壳，

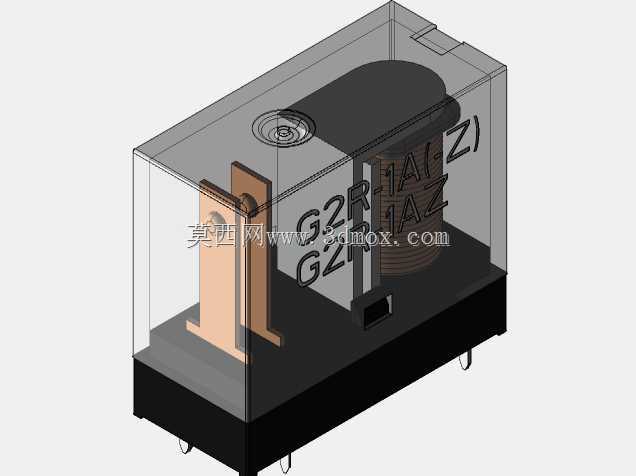

　　既可以在实际使用中观察内部触点的动作状态，也能为内部的电磁线圈、衔铁、触点组件提供防尘、防误触的物理防护，外壳侧面预留的卡扣结构与底部的黑色塑封底座紧密扣合，不需要额外螺丝固定就能实现可靠的封装，拆解维护时只需要用薄工具撬开卡扣就能分离外壳与底座，方便排查触点烧蚀、线圈断线这类常见故障。内部的结构排布完全遵循电磁继电器的成熟工作逻辑：中心位置布置电磁线圈组件，线圈通电后产生的电磁吸力带动侧边的铜质衔铁动作，衔铁带动常开触点完成闭合，从而实现输出回路的导通，线圈失电后靠衔铁自带的复位弹片回弹，带动触点断开切断回路，建模时特意还原了线圈绕组的层叠结构、衔铁的铰接间隙、触点的接触对位关系，不是单纯做外观的拉伸实体，能直接用于结构干涉检查、

　　装配仿真的场景。从安装适配的角度来说，这款继电器采用THT通孔直插的安装方式，底部伸出的插针位置完全对应标准PCB焊盘孔位，建模时还原了插针的伸出长度、引脚间距、引脚直径参数，在做PCB布局、控制盒结构设计时，可以直接导入模型核对焊盘位置、元件与周边电容、端子、散热片的安全间隙，尤其是25.5mm的总高度参数，直接决定了控制盒的内部净空高度要求，如果控制盒采用薄型壳体设计，必须提前核对这个高度尺寸，避免出现盒盖无法合拢的问题。在实际的工程应用场景里，这类继电器常用来驱动小型电磁阀、指示灯、小型接触器线圈、小功率直流电机这类负载，相比直接用MCU引脚驱动负载，继电器可以实现控制回路与负载回路的电气隔离，

　　避免负载端的浪涌电流冲击损坏主控芯片，同时单组常开的触点形式也适配绝大多数只需要通断控制的回路场景，不需要额外的常闭触点冗余，能进一步压缩元件的占用体积。建模过程中特意考虑了不同设计场景的使用需求：外壳的透明材质参数、内部金属件的质感、底座的哑光黑塑料质感都做了对应区分，做方案汇报、BOM展示时可以直接渲染出逼真的效果，不需要额外调整材质；所有的装配面都做了贴合处理，没有出现实体重叠、面间隙过大的建模问题，导入各类三维软件后都能直接编辑单个零件，不需要重新修复破面。很多工程师在做电控结构设计时，习惯直接调用元件库的简化模型，这类简化模型往往只做了大致的外轮廓，忽略了外壳侧面的凸起卡扣、底部引脚的倒角、外壳顶部的定位凹槽这类细节，实际生产时很容易因为这些细节结构出现装配干涉，比如外壳侧面的卡扣如果超出预设的元件间距，就会和旁边的电解电容外壳顶住，导致继电器无法完全插装到位，出现引脚虚焊的问题；顶部的定位凹槽如果没有还原，在做带压条的固定结构设计时，压条的凸点就无法对准凹槽，起不到固定继电器防止松脱的作用。这款模型完整还原了这些容易被忽略的细节结构，不管是做PCB的3D布局校验、控制箱体的内部空间核算，还是做产品的爆炸图装配演示，都能直接使用，不需要再二次补画细节结构。
