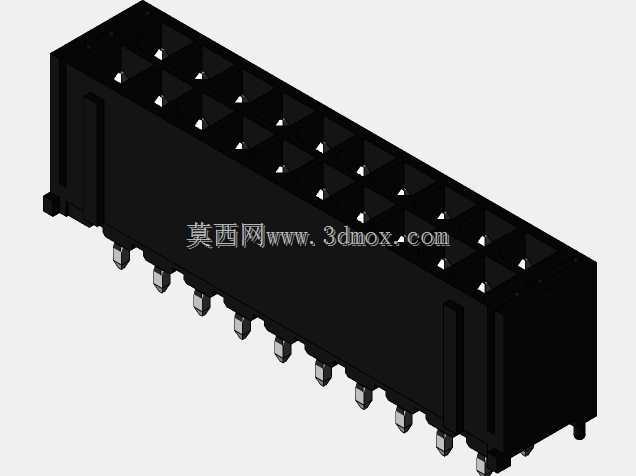

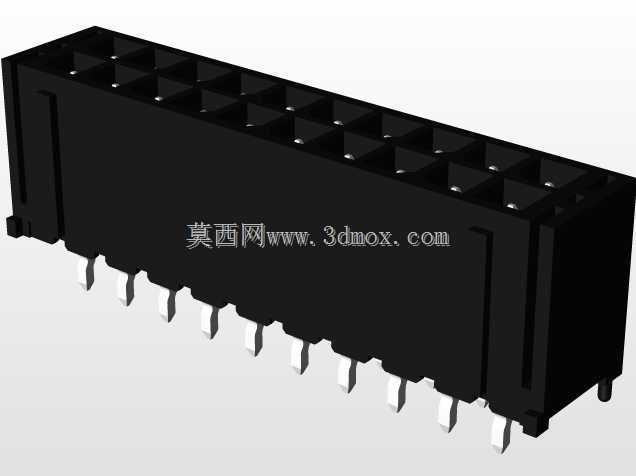

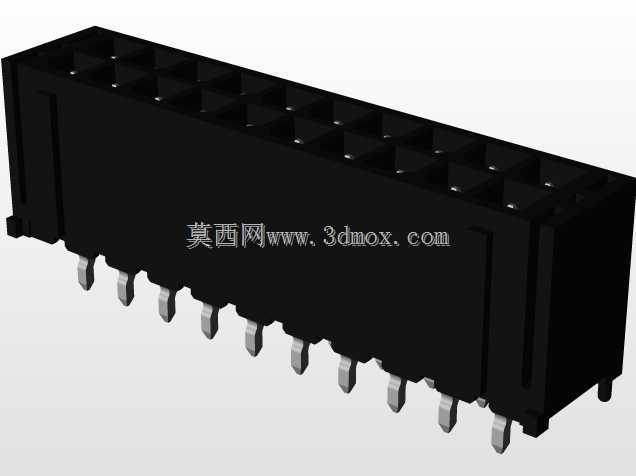

20销3mm节距THT卧式针座连接器结构

　　在工业控制板卡、伺服驱动接口、电源模块内部互联的场景里，这类通孔焊接的多pin针座是板间信号与小功率电流传输的核心载体，区别于表贴连接器，THT结构的焊脚穿过PCB板孔后波峰焊固定，抗振动拉扯能力更强，适合存在持续机械振动、频繁插拔维护的工业设备内部连接场景。设计这款针座时，首先要匹配PCB Layout的布线间距，3mm的pin节距是工业类板卡常用的布线规格，既可以避免相邻pin之间的高压爬电距离不足，也能给走线预留足够的宽度，承载最高5A以内的单pin电流，满足多数控制信号、低压供电的传输需求。整体外形尺寸控制在长33.7mm、宽7.36mm、高9.9mm，安装时需要在PCB上对应位置开出直径1.0mm的焊盘孔，

　　孔位排布严格对齐针座底部的插脚位置，横向孔距保持3mm公差控制在±0.05mm以内，避免插装时出现偏位、插脚弯折的问题。针座主体采用高温尼龙材质注塑成型，可承受260℃的波峰焊高温不会出现形变、pin针移位的问题，内部的接触端子采用磷青铜材质冲压成型，表面镀锡处理，既保证接触时的低接触电阻，也能避免长期使用出现氧化接触不良的问题。双排20pin的排布方式，在有限的板上空间里最大化了pin位数量，相比单排针座可以节省近一半的PCB占用面积，适合板上空间紧张的紧凑型控制模块设计。针座两侧设计有定位凸台，插装时可以卡在PCB对应的定位槽里，过波峰焊时不会出现浮起偏移，焊接完成后凸台也能分担部分插拔时的受力，

　　避免焊脚直接承受侧向力导致焊盘脱落。接触腔内部设计有防呆倒角，对接公端插针时可以自动导正，不会出现插反、插歪导致端子变形的问题，每个接触腔独立分隔，相邻pin之间的绝缘壁厚达到0.8mm，可承受AC1500V的耐压测试，满足工业设备的安规要求。实际选型使用时，需要注意安装高度9.9mm是包含插脚伸出PCB背面的长度，板上预留的高度空间需要不小于10.5mm，避免和上层板卡、结构件出现干涉；焊脚伸出PCB背面的长度控制在1.2mm，焊接时焊锡爬升高度不超过1mm，避免锡尖突出导致和底层壳体短路。这类针座通常和配套的排线端子、板对公针配合使用，在变频器IO接口、PLC扩展模块、工业传感器接线板上都有大量应用，相比传统的接线端子排，

　　连接效率更高，占用空间更小，适合批量生产的板卡自动插装焊接。建模时需要重点关注pin针的位置度公差，每个插脚相对于安装基准面的位置偏差不能超过0.1mm，否则自动插片机无法顺利将针座插入PCB孔位；主体塑胶件的拔模斜度控制在1.5°，既方便注塑脱模，也不会影响和对接端的配合间隙。针座底部的塑胶平面和PCB表面预留0.2mm的间隙，焊接时助焊剂挥发的气体可以顺利排出，不会出现气泡、虚焊的问题。长期在85℃的工作环境下使用时，塑胶材质的形变率控制在0.1%以内，pin针的接触压力保持在150g以上，保证插拔500次后接触电阻仍然小于20mΩ，不会出现信号传输中断、供电压降过大的问题。
