7针卧式板对板连接器组件结构

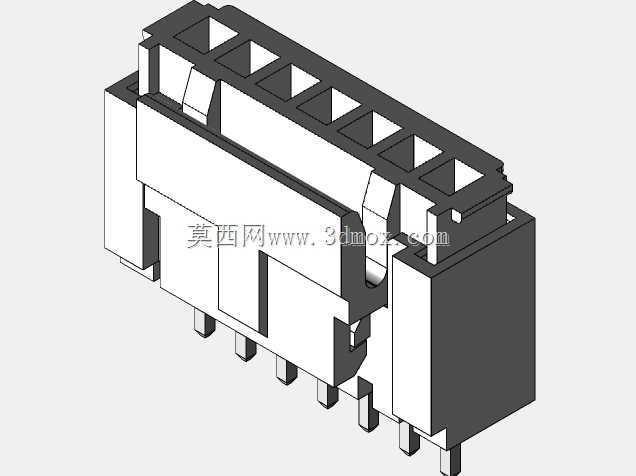

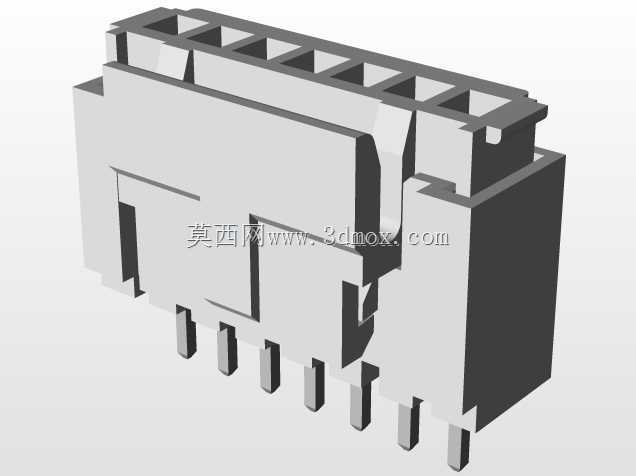

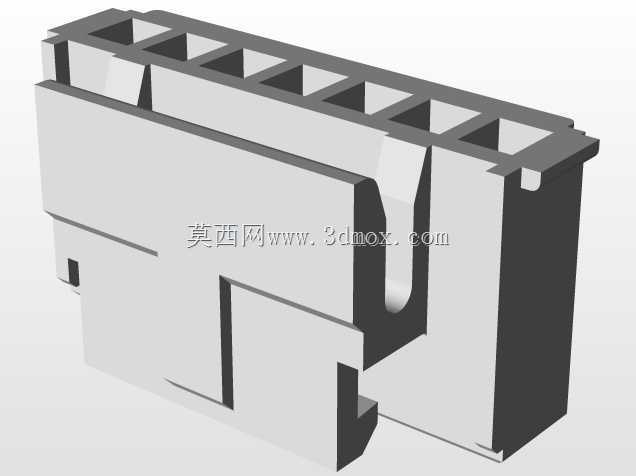

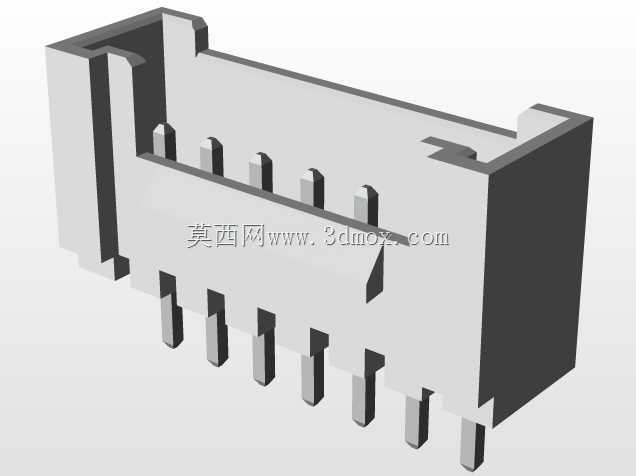

　　这款7针连接器组件，主要面向PCB板间信号与小功率电源传输场景，常见于工业控制板卡、小型智能设备内部、消费电子主板副板连接工位，在需要频繁拆装维护的板级连接场景中，能大幅降低线束焊接的工作量，同时保证连接一致性。从结构设计来看，整体采用卧式贴装布局，插针采用直插式焊脚设计，焊脚间距匹配常规2.0mm间距PCB焊盘标准，安装时插针垂直穿过PCB对应过孔，过波峰焊即可完成固定，无需额外定制治具，适配常规SMT+波峰焊混合生产工艺。塑壳主体采用带卡扣的防脱结构，对接端设置有导向倒角，公母座对接时可自动导正，避免插针弯折，塑壳侧面的弹性卡扣在对接到位后会发出清脆的卡合反馈，同时提供足够的保持力，在设备常规振动工况下不会出现松脱退针问题。

　　接触端采用镀金铜合金插针，接触电阻低，可承载最高3A的单针电流，信号传输时阻抗稳定，不会出现信号衰减过大的问题，适配常规低压差分信号、普通IO信号以及5V/12V小功率供电传输。从安装边界来看，塑壳本体总宽度适配7针位的排布尺寸，本体高度低于常规板间10mm的预留间隙，安装后不会与板上其他 tall 元器件产生干涉，塑壳两侧预留有0.8mm的安装避让空间，PCB布局时无需额外加大器件间距。设计过程中重点考虑了量产的工艺可行性，塑壳采用一体化注塑成型，分模线设置在塑壳侧面非配合面，不会影响对接精度，插针采用连续冲压后注塑嵌入的工艺，生产效率高，插针位置度公差控制在±0.05mm以内，保证不同批次产品的互换性，

　　维修替换时无需修整即可直接装配。对接端的防呆结构设置在塑壳一侧，反向状态下无法插入，可彻底避免生产或维修时插反导致的电路烧毁问题。在实际设备应用中，这类连接器常用来连接主控板与显示板、主控板与传感器接口板，相比线束焊接的连接方式，装配效率可提升60%以上，同时连接可靠性远高于手工焊接的飞线，在设备出现故障需要拆解维护时，只需按压卡扣即可分离板卡，无需拆焊，大幅降低售后维护的时间成本。塑壳材质选用耐温PA66材质，可承受260℃的波峰焊高温，过炉时不会出现变形、起泡问题，长期工作温度范围覆盖-40℃到105℃，可满足多数工业场景、户外小型设备的工况温度要求。插针的露出长度经过反复验证，焊接后焊锡爬升高度不会超过塑壳底部的挡锡台阶，不会出现连锡短路问题，对接端的插针伸入母座的深度为2.2mm，保证接触面积足够，即使在存在轻微冲击的工况下，也不会出现瞬断问题。
