1210封装贴片多层陶瓷电容器三维结构

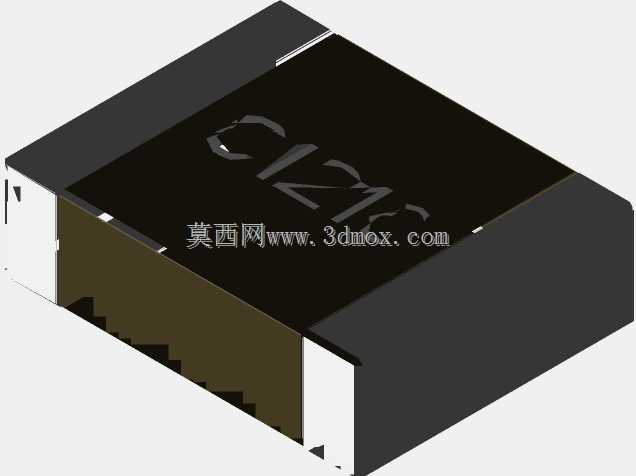

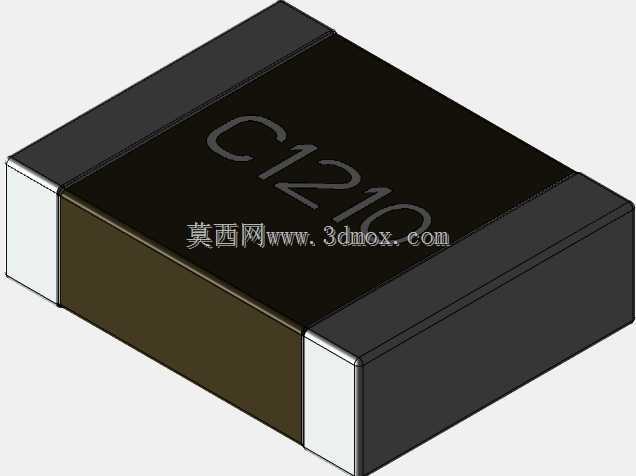

　　在消费电子、工业控制、汽车电子等各类电路板的表面贴装生产环节，1210封装的多层陶瓷电容器是用量极大的基础被动元件，这类元件承担着电源退耦、信号滤波、直流隔离、能量储存等核心电路功能，其三维结构的精准建模，对PCB布局仿真、SMT贴装程序编写、整机结构干涉校验都有实际工程价值。做这个元件的三维建模时，首先要明确实际生产中的安装边界，这款电容本体长度为3.2mm，宽度2.5mm，高度0.94mm，两端的端电极覆盖本体端面并延伸至上下表面一小段距离，建模时要严格还原端电极的包覆范围，不能简单做成两个端面的金属块，否则在做PCB焊盘匹配仿真时，会出现焊膏印刷区域与元件电极不匹配的问题，直接影响后续可制造性设计的校验结果。

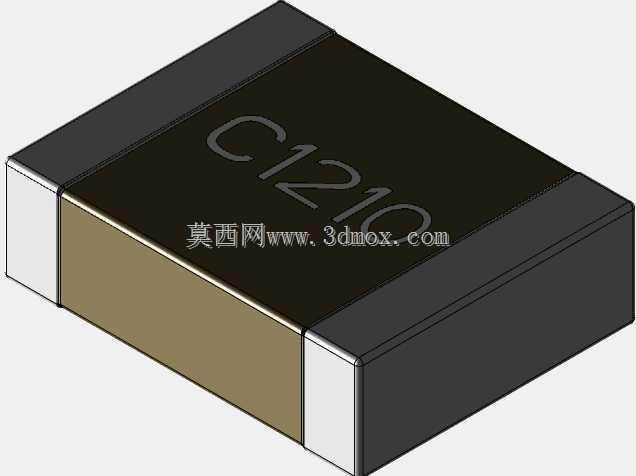

　　从实际应用场景来看，1210封装的MLCC相比更小封装的0805、0603型号，能承载更高的额定电压与更大的容值，常被布置在电路板的电源输入端口、功率器件周边的滤波位置，或是大电流信号的通路上，这类位置对元件的安装高度有明确要求，0.94mm的本体高度可以适配多数板卡的元件限高要求，不会和上方的结构件、屏蔽盖发生干涉，建模时严格控制高度方向的尺寸公差，就是为了在结构评审阶段就能提前排查高度超差的风险。设计这个三维模型的时候，没有做多余的工艺细节简化，本体的陶瓷介质部分做了哑光的黑色外观还原，端电极部分做了金属镀层的质感区分，顶面丝印的标识也按照实际元件的印刷位置做了还原，这样在做整机三维装配的时候，能直观区分元件类型，

　　方便结构工程师快速识别板上的电容分布，不会和同封装的电阻、电感混淆。很多工程师在做PCB配套结构建模时，容易忽略贴片元件的倒角细节，这款电容的本体棱边做了微小的圆角处理，端电极的边缘也有对应的工艺圆弧，这些细节虽然尺寸很小，但在做高精度的贴装运动仿真时，能避免棱边尖锐导致的碰撞检测误判，也能更真实地还原SMT贴装过程中吸嘴拾取元件、视觉定位对位的实际状态。从电路功能的角度来说，MLCC的内部是多层叠压的陶瓷介质与内电极结构，但在用于结构装配、布局校验的三维模型中，不需要还原内部的叠层结构，只需要保证外部轮廓、端电极位置、安装尺寸完全符合实物的标称参数即可，毕竟这类模型的核心用途是结构层面的校验，而非电磁仿真的内部结构建模。

　　在实际的板卡设计流程中，这类标准封装元件的三维模型会被导入到ECAD与MCAD协同的设计环境中，结构工程师可以直接调用模型检查元件与周边接插件、结构壳体、散热片的间隙，工艺工程师可以基于模型的外形尺寸编写SMT贴片机的吸嘴拾取参数、飞达送料坐标，测试工程师也可以参考模型的高度位置，规划在线测试的探针行程，避免测试过程中探针碰伤元件本体。建模时特意将端电极的厚度做了符合实际工艺的设置，没有做成零厚度的面结构，因为在做焊盘焊接后的焊点形态仿真时，端电极的厚度会直接影响焊点的润湿角计算，过薄的端电极模型会导致仿真出的焊点强度与实际情况出现偏差，进而影响板卡的可靠性评估结果。另外，这款电容的长宽尺寸属于公制1210封装对应的英制封装参数，建模时统一采用公制单位建模，避免不同单位切换导致的尺寸误差，所有安装基准面都设置在元件的底面，也就是与PCB焊盘接触的端电极底面，这样导入到各类PCB设计软件、机械装配环境中时，不需要额外调整基准位置，就能直接贴合到焊盘表面，减少工程师调用模型时的调整工作量。
