2225封装贴片多层陶瓷电容器三维结构

　　在消费电子、工业控制、汽车电子的电路板设计环节，无源器件的精准建模直接决定了PCB布局的可靠性与生产良率，这款2225封装的贴片多层陶瓷电容器，是板级电路设计中常用的大容量表贴电容，常被用于电源输入端口的滤波、高频信号的去耦、直流母线的纹波抑制场景，相比传统插件电容，它的表贴结构适配SMT全自动回流焊工艺，能大幅提升生产线的贴片效率，减少人工插件带来的虚焊、漏焊风险。

　　从实际选型应用来看，这款电容的外形尺寸经过严格的工业标准校验，本体长度5.72mm、宽度6.35mm、高度2.79mm，对应的2225封装尺寸在大容值MLCC品类中属于常用规格，相比0805、1206等小封装型号，它能在同等耐压等级下实现更高的容值，适合空间相对充裕、对容值要求更高的电源回路使用。建模过程中需要严格把控两端金属端电极的尺寸公差，端电极的宽度、厚度以及与陶瓷本体的衔接位置，直接关系到贴片时焊盘的匹配度，如果端电极尺寸建模偏差超过0.1mm，就可能导致回流焊时出现立碑、偏移、焊锡量不足等焊接缺陷，因此在三维结构绘制时，端电极的边缘做了微小的圆弧过渡处理，还原实际生产中电容端电极的倒角工艺，避免模型棱角过于锐利导致的装配干涉误判。

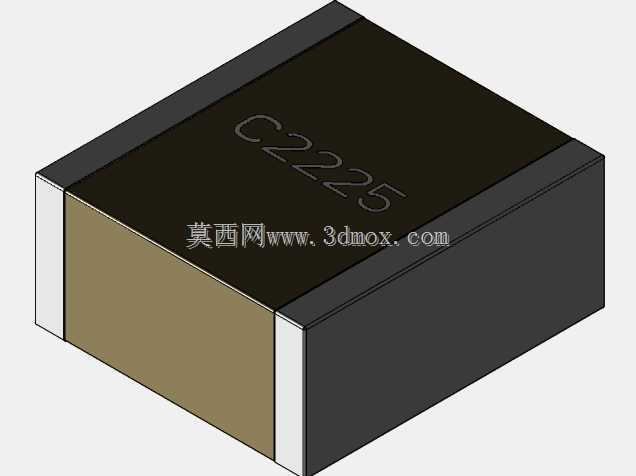

　　设计思路上，这款电容的三维模型完全还原实物的结构特征，黑色的陶瓷本体表面印有清晰的规格标识，两端的银白色金属端电极与陶瓷本体的结合面做了贴合实际的分层处理，没有做过度简化的一体化建模，方便结构工程师在做PCB板级装配校验时，能准确模拟电容与周边元件、结构件的安全间隙。在高密度电路板布局中，2.79mm的本体高度是重要的安装边界参数，建模时严格锁定了Z轴方向的尺寸公差，避免出现模型高度偏低导致的间隙误判，或是高度偏高导致的与外壳、屏蔽罩等结构件的干涉问题。

　　从实际使用场景出发，这类大尺寸MLCC在电源模块、工业变频器、车载电控单元中应用广泛，因为这类场景中电源回路的纹波电流较大，小封装电容的额定纹波电流无法满足需求，2225封装的MLCC凭借更大的内部电极面积，能承受更高的纹波电流，同时具备更低的等效串联电阻，在高频滤波场景下的表现优于同容值的电解电容。建模时特意还原了陶瓷本体的哑光质感与端电极的金属光泽差异，方便在三维装配评审时，能快速区分不同材质的部件，提升评审效率。

　　在PCB布局的干涉检查环节，精准的电容三维模型能帮助工程师提前发现元件之间的堆叠问题，比如当电容布置在连接器、芯片散热片周边时，准确的外形尺寸能让工程师在设计阶段就调整元件位置，避免打样后出现元件无法贴装、外壳无法装配的问题。这款模型的安装边界完全按照行业通用的焊盘尺寸做了适配参考，本体边缘到焊盘外侧的距离符合SMT生产的工艺要求，不会出现模型尺寸与实际焊盘不匹配的情况。对于刚接触板级结构设计的工程师来说，这类标准封装元件的精准模型，能帮助其快速建立表贴元件的尺寸公差概念，理解不同封装规格的元件在生产装配中的工艺要求，避免在选型时只关注电气参数而忽略结构尺寸带来的装配问题。
