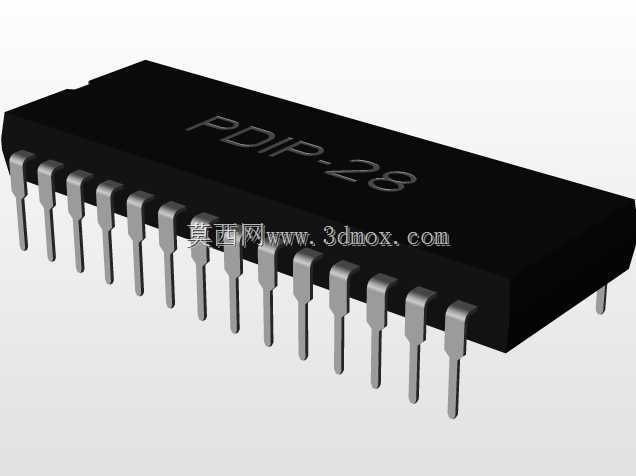

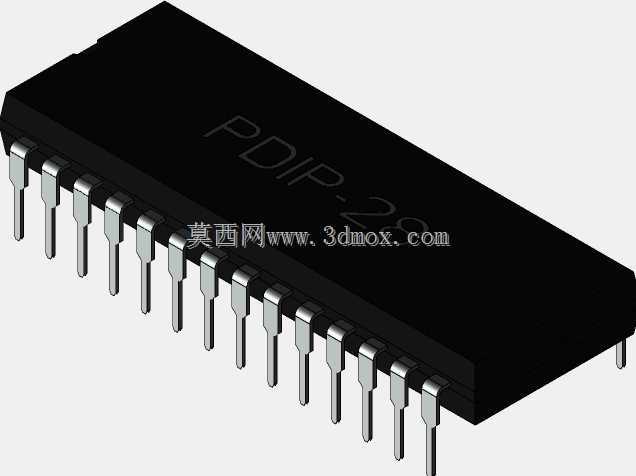

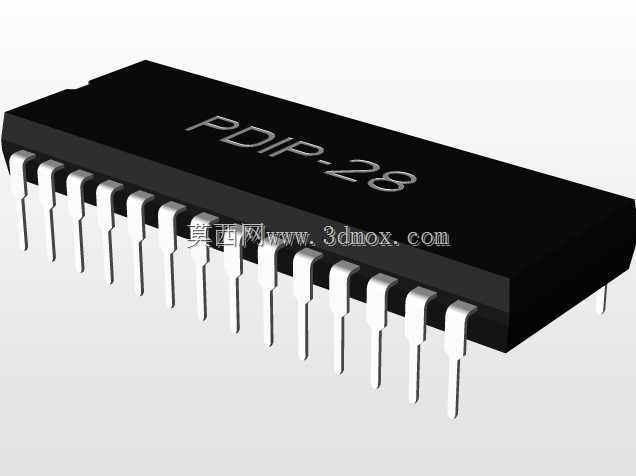

PDIP28直插双列封装芯片三维结构

　　在消费电子、工业控制板卡、老式家电主控板、教学实验电路板的设计开发环节，直插式双列封装芯片始终占据着不可替代的位置，尤其是28引脚的PDIP封装器件，凭借通孔焊接的高可靠性、手工焊接调试的便捷性，至今仍是小批量试制、教学实验、高振动工况板卡设计的常用选型。这款PDIP28封装的三维结构，完全还原了量产器件的真实外形与安装边界，能直接嵌入PCB板级装配仿真、结构干涉检查、整机外壳适配设计的全流程中，避免设计阶段因封装尺寸偏差导致的装配卡滞、引脚错位、外壳顶起等常见工程问题。

　　从实际设计逻辑来看，这款封装的尺寸参数完全贴合行业通用标准：引脚节距严格遵循2.54mm的通用通孔焊盘间距，适配市面上绝大多数标准面包板、万能实验板的插孔间距，无需额外定制转接板就能完成原型搭建；两列引脚之间的跨距为15.24mm，对应PCB设计时两列焊盘的中心间距，能保证芯片插装后引脚与焊盘完全对中，不会出现偏位导致的虚焊问题；器件本体总长度38.1mm、宽度13.2mm、本体高度4.31mm，这个尺寸边界在做板卡布局时，能精准预留芯片的放置空间，尤其是在板卡上方有结构压条、外壳筋位、散热片等结构时，可以直接导入三维模型做间隙校验，预留至少0.5mm的安全间隙，避免组装时结构件挤压芯片本体导致的器件损坏。

　　引脚部分的建模完全还原了直插封装的成型特征：每根引脚从本体伸出后有标准的折弯角度，引脚末端做了收窄导向设计，方便插装时顺利穿过PCB焊盘孔，引脚的伸出长度也完全匹配量产器件的实际尺寸，在做波峰焊工艺仿真时，可以准确模拟引脚穿过焊盘后的露出长度，优化焊盘孔径与波峰焊参数，减少连锡、虚焊的不良率。芯片本体的边角做了标准的倒角处理，本体表面的标识区域预留平整，完全匹配真实器件的丝印位置，在做整机三维渲染、教学演示动画时，能还原真实的器件外观，提升演示内容的专业度。

　　在不同行业的应用场景中，这款封装模型的适配性极强：做工业控制板卡设计时，可以将模型导入板级装配文件，检查芯片与周边电解电容、接线端子、散热片的间隙，尤其是在板卡需要做三防漆涂覆、绝缘片加装时，能准确核算绝缘材料的裁切尺寸，避免绝缘片顶起芯片；做教学实验箱开发时，能根据模型的尺寸定位实验板上的芯片插座位置，配合插座的三维模型完成整个实验面板的布局，保证学生插拔芯片时不会被周边器件干涉；做老式家电维修的配件替换建模时，可以直接用这个模型匹配原板卡的焊盘位置，确认替换芯片的封装兼容性，避免买错封装导致的无法装配问题。

　　不同于贴片封装的精细尺寸要求，PDIP直插封装的建模重点在于安装边界的准确性与引脚成型的一致性，这款模型在设计时完全规避了很多通用封装模型常见的引脚长度偏差、本体厚度不符、两列引脚跨距误差等问题，每一处尺寸都对应量产器件的实测均值，能直接用于生产级的结构设计校验，不需要设计人员再手动调整尺寸参数。在做整机的跌落仿真、振动仿真时，也可以将这个模型赋予对应的材料属性，模拟芯片在板卡上的受力情况，评估引脚的抗疲劳强度，优化板卡的固定点位置，提升产品在高振动工况下的可靠性。
