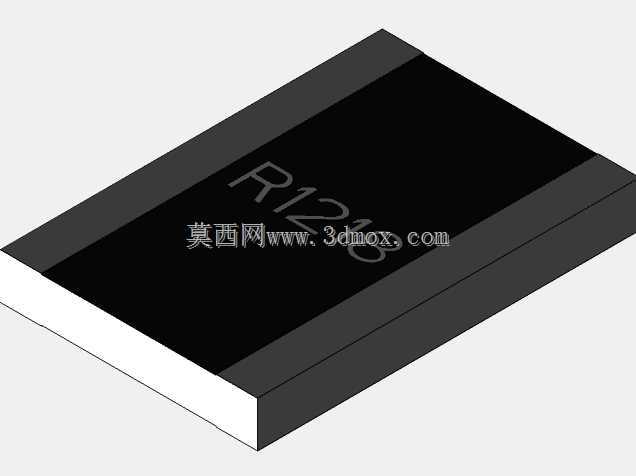

贴片式SMD1218封装电阻芯片三维结构

　　在高密度电子组装的生产场景里，这类贴片电阻是板级电路设计里最基础也最常用的被动元件之一，从消费类电子的主控板、电源模块，到工业控制板卡、车载电子单元的PCB布局中，都能见到同规格封装电阻的应用。不同于传统通孔插装的电阻元件，表面贴装的封装形式完全适配回流焊、波峰焊的自动化SMT产线流程，不需要在PCB上预留插装通孔，能够大幅压缩板上元件的占用面积，适配当前电子产品轻薄化、高集成度的设计趋势。

　　做这个三维结构的时候，首先要明确的是实际生产里的安装边界约束，这款元件的实体尺寸为长3.1mm、宽4.6mm、厚度0.55mm，建模时严格按照封装实物的公差要求控制外形尺寸，避免后续导出的模型导入PCB设计软件时出现元件与丝印框偏移、与相邻元件干涉的问题。元件主体的陶瓷基体部分做了直角棱边的微小倒角处理，还原实际量产元件的工艺特征，不会出现完全锐利的直角，这一点是很多新手建模时容易忽略的细节——实际陶瓷烧结成型的元件，棱边会有极细微的圆弧过渡，既符合生产工艺的实际情况，也能避免在装配时棱边刮擦阻焊层造成板上损伤。

　　元件两端的端电极部分，建模时单独做了分层结构的还原，最外层的镀锡层厚度、电极覆盖基体的长度都严格参照实物规格，这部分直接关系到SMT焊接时的焊盘设计匹配度，如果端电极的尺寸建模偏差，后续导出的STEP模型用于结构校验时，就会误判焊锡量的需求，甚至出现立碑、虚焊的工艺风险。元件顶面的标识字符做了浅浮雕式的凹陷处理，还原激光打标的实际效果，字符位置严格居中，和实物的标识位置完全一致，方便生产过程中的视觉识别对位。

　　从功能特性上来说，这类厚膜贴片电阻主要承担电路里的分压、限流、阻抗匹配作用，0.55mm的薄型厚度设计，让它可以适配内部空间极度紧凑的产品，比如超薄的便携设备、高密度的电源模块内部，不会因为元件厚度过高造成壳体装配干涉。建模时特意保留了元件底面的平整性，因为SMT贴装时元件底面需要完全贴合焊盘上的锡膏，任何底面的凸起或形变都会导致贴装偏移，所以模型的底面做了完全的平面约束，没有多余的结构特征。

　　在结构设计的选型阶段，导入这个三维模型可以提前完成板上布局的干涉校验，比如确认电阻和周边的电容、IC芯片的安全间距，和上方屏蔽罩、结构壳体的间隙是否满足安规和装配要求，不需要等到打样阶段才发现元件高度超标、位置冲突的问题，能够大幅缩短研发打样的迭代周期。不同于二维封装符号只能表达平面位置信息，三维模型可以完整呈现元件的空间占用，对于做多层板、高密度互连板的设计来说，这类精确的元件模型是完成数字样机校验必不可少的基础素材。

　　建模过程中没有添加多余的装饰性特征，所有结构都围绕实际元件的生产、装配、使用场景来还原，端电极的金属质感、陶瓷基体的哑光黑表面都和实物保持一致，方便在做整机装配渲染时能够呈现真实的板级装配效果。对于需要做产线贴装模拟的工程师来说，这个模型的尺寸精度可以直接适配贴片机的吸嘴取料位置校验，确认吸嘴吸附在元件顶面中心时不会出现偏心掉落的问题，提前验证SMT产线的工艺可行性。
