24针2.54mm节距直插排针连接器结构

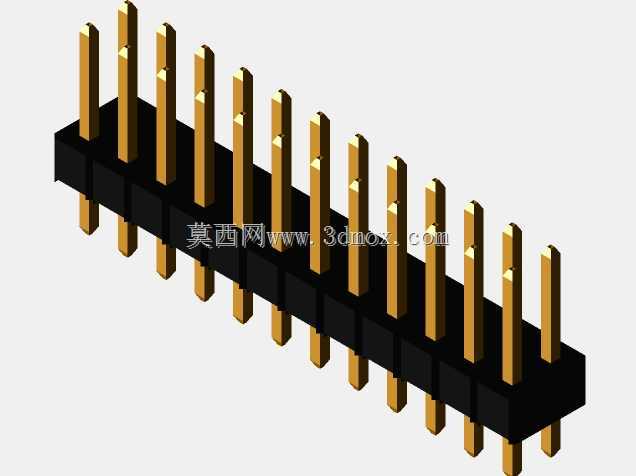

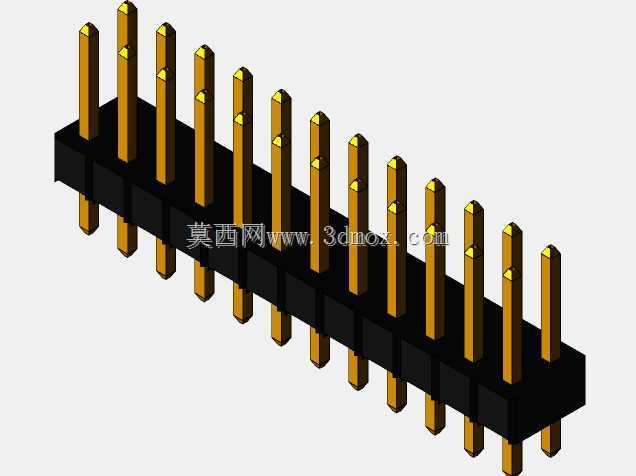

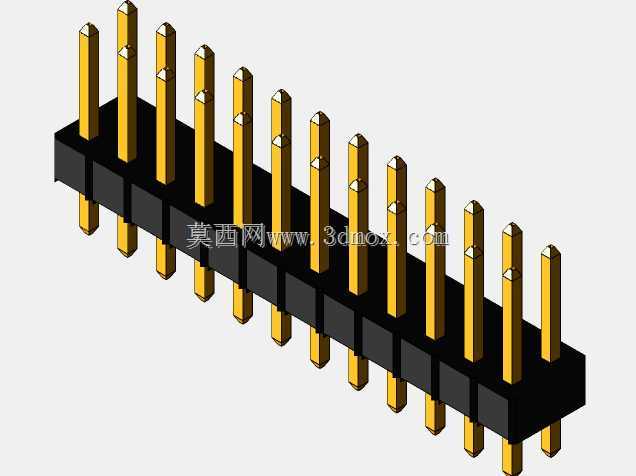

　　在工控板卡、消费电子主板、测试治具的板间连接场景里，这类直插排针是最常见的板级互连器件之一，承担着不同PCB板之间电信号传输、小功率供电导通的核心作用，很多时候设备出现信号丢包、接触不良的故障，追根溯源往往是排针选型时安装尺寸匹配不到位、插针共面度偏差过大导致的。做这类排针的三维建模时，首先要卡死的就是节距参数，2.54mm是行业通用的标准间距，对应PCB板上焊盘的中心距必须严格对齐，哪怕0.1mm的偏差都会导致插件时插针歪针、无法顺利过波峰焊，严重的还会顶坏PCB焊盘造成整板报废。这款24针单排直插排针，整体长度控制在30.48mm，刚好对应24个针位的排布长度，两端没有额外的固定柱，安装时直接对准焊盘插入即可，本体宽度5.

　　08mm，这个尺寸决定了它在板上占用的横向空间，做PCB布局时要在排针两侧预留至少1mm的操作空间，方便后续插拔排线或者跳线帽，避免和周边的电容、电阻等贴片元件产生干涉。插针的总高度是8.89mm，其中插入PCB焊盘的部分长度要符合波峰焊的吃锡要求，露出板上的部分要保证和母座对插时有足够的啮合深度，不会因为设备振动出现松脱。从结构设计上看，黑色的绝缘基座采用耐高温的工程塑料材质，建模时要注意基座上每个针孔的定位精度，插针和基座之间是过盈压装配合，每个插针的同轴度要控制在合理范围内，避免压装后插针歪斜。插针本身采用黄铜基材表面镀金的工艺，建模时可以把插针的倒角做出来，端部的小倒角不仅能方便插件时对准焊盘，

　　也能在和母座对插时起到导向作用，减少插针刮伤母座接触弹片的概率。在实际设备选型时，这类排针多用于信号传输密度不高、板间距较小的场景，比如小型传感器模块和主控板的连接、开发板的扩展接口、工控设备里的IO信号引出端，相比更高密度的连接器，2.54mm节距的排针加工成本更低，焊接容错率更高，手工焊接也能轻松操作，哪怕是小批量打样的项目也能快速适配。做三维建模的时候还要考虑安装边界的问题，排针焊接到PCB上之后，基座底部和PCB表面是贴合的，建模时不要在基座底部做多余的凸起结构，否则会导致排针浮高，焊接时出现虚焊。另外插针的横截面是方形，相比圆形插针，方形插针和母座弹片的接触面积更大，接触电阻更小，抗振动性能也更好，

　　在有持续振动的工业设备场景里，这种方形插针的排针可靠性要明显优于圆针产品。很多新手工程师在画PCB封装时容易忽略排针的塑壳宽度，把周边元件放得离焊盘太近，等实际焊接时才发现塑壳和元件干涉，不得不飞线调整，所以在做三维模型时准确还原塑壳的外形尺寸，就能在结构设计阶段提前排查这类干涉问题，减少打样返工的次数。这类排针的塑壳上通常会做一个微小的定位凸点，用来标识1号针位，防止插反，建模时这个小特征也不能省略，虽然尺寸很小，但在实际装配时能起到防呆的关键作用，避免工人插反排线导致电源短路烧坏板卡。从长期使用的角度看，排针的插针露出高度决定了可以搭配的母座高度，8.89mm的总高度属于常规的直插高度，可以适配同节距的直插母座、带锁扣的排线连接器，也可以直接跳线帽做短接设置，适用场景非常灵活。在做整机结构设计时，如果排针是布置在设备外壳的接口位置，还要核对排针顶端到外壳内壁的距离，保证外接插头能顺利插到位，不会被外壳挡住。
