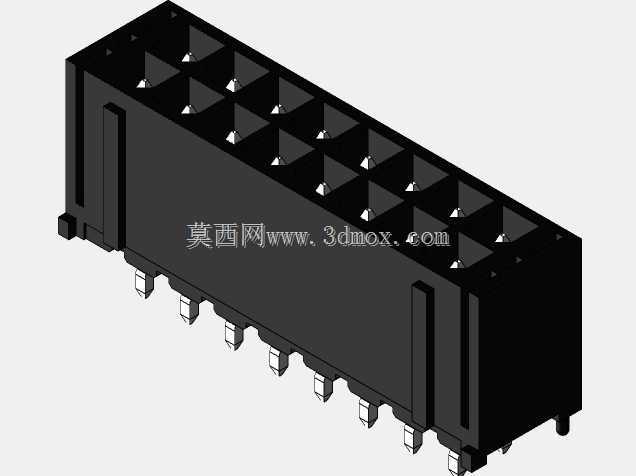

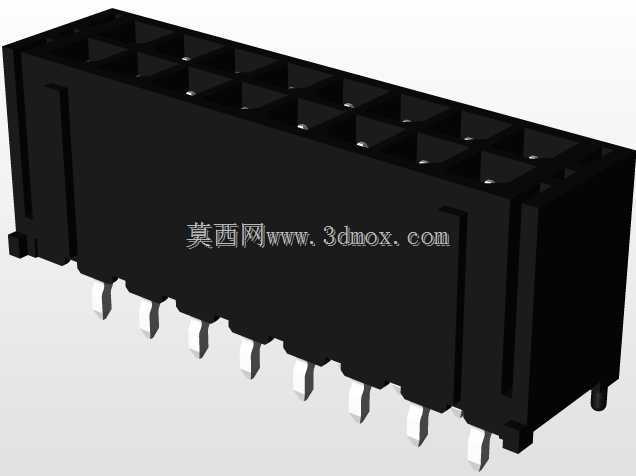

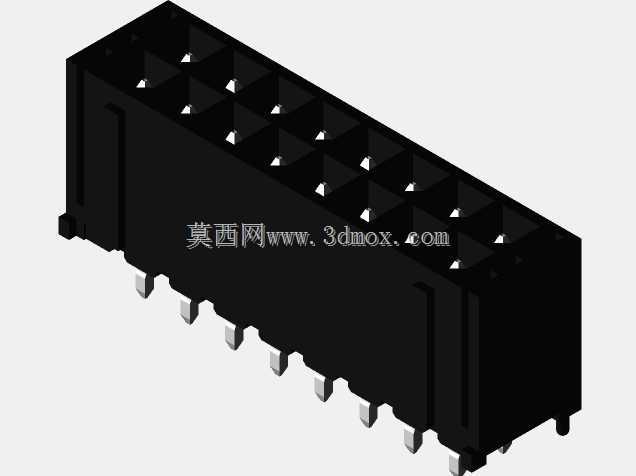

16销3mm节距THT卧式针座连接器结构

　　在工业控制板卡、伺服驱动接口、电源模块内部互联这类需要稳定板级信号传输的场景里，直插式针座的选型直接决定了批量生产时的焊接良率与长期运行的连接可靠性，这款16位THT销头针座就是针对高密度板上互联需求设计的直插连接部件。从实际安装边界来看，该针座本体长度控制在27.7mm，宽度7.36mm，整体高度9.9mm，属于窄体卧式安装的针座类型，不会在PCB板上占用过多横向布线空间，适配板卡上元器件排布紧凑的布局场景，直插引脚的排布严格遵循3mm标准节距，和市面上通用的波峰焊治具定位孔完全匹配，不需要额外定制焊接载具就能适配常规SMT后段的波峰焊工艺流程。设计阶段首先考虑的是批量焊接的容错率，引脚伸出本体的长度经过反复验证，

　　既保证过波峰焊时焊锡能充分浸润引脚形成饱满焊点，又不会因为引脚过长导致焊接后剪脚工序额外增加工时，引脚根部做了微小的凸台定位结构，插装时能卡在PCB对应的安装孔位上，过炉前不需要额外点胶固定就能避免器件浮高移位。本体的塑壳采用耐高温的工程塑料材质，能承受无铅波峰焊的峰值温度而不会出现形变、针孔移位的问题，塑壳两侧做了导向卡扣结构，和配套的排线母座对插时能自动校正对位偏差，避免插歪导致的针脚弯折、接触不良问题，卡扣的卡紧力经过调校，既能保证日常设备振动环境下不会出现松脱，又能在检修拆解时不需要过大的力就能顺利拔下，不会扯坏PCB焊盘。每个接触销的内部接触点采用了弹性铜材冲压成型，接触区域做了镀锡处理，降低接触电阻的同时提升抗氧化能力，

　　长期在温湿度波动的工业环境下使用也不会出现接触电阻飙升导致的信号丢包、供电压降过大的问题。16位的通道排布刚好覆盖常规16路IO信号或者低压供电的传输需求，在小型PLC扩展模块、步进电机驱动板、工业传感器转接板这类产品上，这款针座可以直接作为对外的输入输出接口使用，不需要额外增加转接件。塑壳内部的每个针位之间都做了隔离筋，避免相邻针脚之间因为焊锡连锡、灰尘堆积导致的短路问题，隔离筋的高度刚好和对插母座的绝缘隔片匹配，对插后能完全覆盖接触区域，提升接口的防尘防异物能力。从建模的细节来看，所有的安装定位尺寸、引脚间距、塑壳外形公差都严格按照连接器行业的通用公差标准设定，导入到PCB设计软件中可以直接生成对应的封装库，

　　不需要反复核对尺寸调整焊盘位置，结构设计人员在做整机内部布局时，也能直接根据模型的外形尺寸预留对插操作空间，避免出现装配后母座和周边元器件干涉、没有足够手指操作空间拔插的问题。不同于贴片式的连接器，这款THT直插结构的针座焊点和PCB的结合强度更高，在经常需要拔插线束的设备接口位置，能承受更大的插拔力而不会出现焊盘脱落的问题，适合用在需要现场接线、后期维护频次较高的设备部位。针座本体底部和PCB接触的面做了微小的凸点设计，过炉焊接时焊锡的助焊剂挥发气体能顺利从缝隙排出，不会因为气体积聚在塑壳底部导致器件被气体顶起形成虚焊。
