1812封装贴片多层陶瓷电容器三维结构

　　做消费电子、工业控制板卡的结构布局时，1812封装的贴片MLCC是绕不开的选型对象，这类电容的三维建模精度，直接影响PCB装配阶段的干涉检查、钢网开孔设计以及SMT产线的吸嘴匹配校验，很多刚入行的结构工程师容易忽略无源器件的建模细节，等到打样阶段才发现元件高度与周边结构件冲突，或是焊盘与元件端子对位偏差，反而拖慢整个项目的迭代节奏。

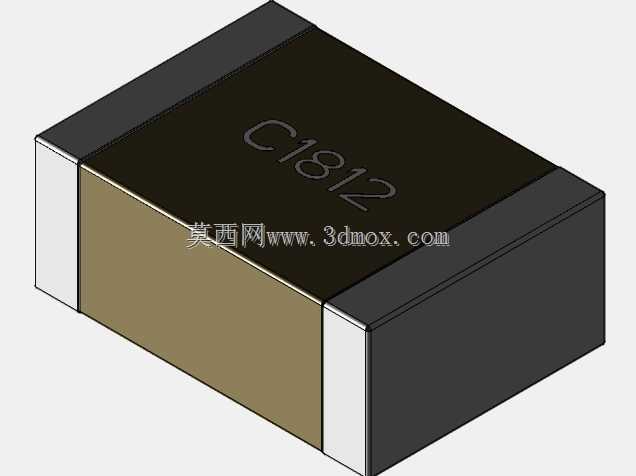

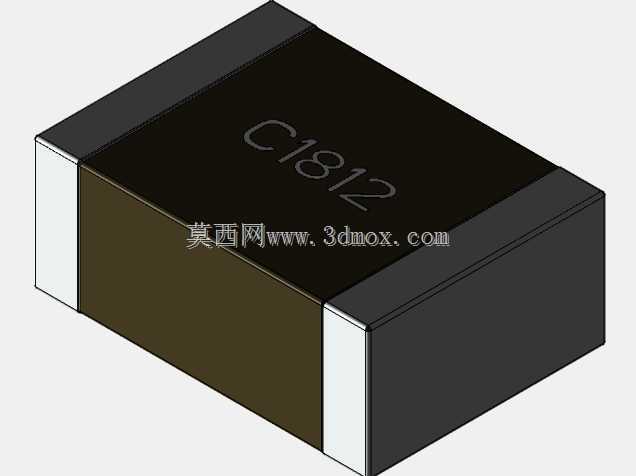

　　这款1812封装贴片电容的外形尺寸严格遵循行业通用封装规范，本体长度控制在4.5mm，宽度3.2mm，整体高度1.78mm，建模时特意将两端金属化端子的倒角、本体与端子的衔接台阶做了还原，没有做过度的简化处理——很多通用元件库的模型会把端子做成直角方块，实际生产中这类MLCC的端子边缘有微小的圆弧过渡，虽然尺寸公差只有零点几毫米，但在做高密度板卡的布局时，相邻元件的安全间距计算、点胶路径的规划都需要参考这些细节，否则仿真阶段的间距合格，实际贴片时容易出现元件挤碰、胶水流溢到端子上导致焊接不良的问题。

　　从实际应用场景来看，这个尺寸的MLCC容值覆盖范围较广，既可以用在电源输入端的滤波回路，承担高频噪声的滤除作用，也可以在信号链路里做耦合、退耦使用，工业类板卡上因为对元件的抗机械应力能力有要求，1812封装的电容比更小封装的0805、0603元件抗弯折能力更强，在板卡受力容易产生形变的位置，比如接插件周边、螺丝固定孔旁，选型时往往会优先考虑这个封装规格。建模时特意区分了陶瓷本体与两端金属端子的材质外观，本体的哑光黑陶瓷质感、端子的金属镀层质感都做了区分，在做整机的装配可视化渲染时，能更直观地识别元件类型，方便和PCB上的电阻、电感等其他贴片元件做区分，减少评审阶段的识别成本。

　　设计这类元件的三维模型时，核心思路是优先保证安装边界的准确性，而非过度追求内部结构的还原——毕竟结构工程师使用这个模型的核心需求是做布局干涉检查、产线工装的匹配设计，不需要还原陶瓷介质层、内电极的内部叠层结构，反而要把所有会影响装配的外部尺寸做精准约束：两端端子的宽度占比严格按照实际元件的端子覆盖比例设置，本体的棱角做了符合实际工艺的微小倒钝，没有出现尖锐直角的失真情况，元件底部的平面度也做了约束，确保模型放置在PCB焊盘上时不会出现虚接、倾斜的仿真误差。

　　在SMT产线的适配场景里，这个模型可以直接用来校验吸嘴的抓取位置，1812封装的电容抓取中心在本体几何中心位置，模型的重心设置与实际元件一致，在做产线贴装仿真时，能准确模拟吸嘴拾取、移动、贴装的全过程，提前预判吸嘴与周边已贴装元件的碰撞风险。另外在做板卡的灌封、涂覆工艺仿真时，精准的外形尺寸可以帮助计算涂覆层的厚度余量，避免因为模型尺寸偏小导致涂覆层厚度不足，或是尺寸偏大导致涂覆材料溢出到非涂覆区域。

　　很多工程师在选型阶段只关注电容的电气参数，忽略结构尺寸的公差匹配，实际上不同厂商生产的1812封装MLCC虽然标称尺寸一致，但端子的长度、本体的边角弧度会有微小差异，这个模型取了行业通用的中间公差值，既不会因为尺寸偏松导致布局时预留空间过大浪费板卡面积，也不会因为尺寸偏紧导致实际元件无法装配。对于做电源模块、工业传感器、车载电子板卡的结构设计人员来说，这个精度的模型完全可以满足从方案评审到生产准备全流程的使用需求，不需要再针对元件外形做二次修正，能节省不少元件库搭建的时间成本。
