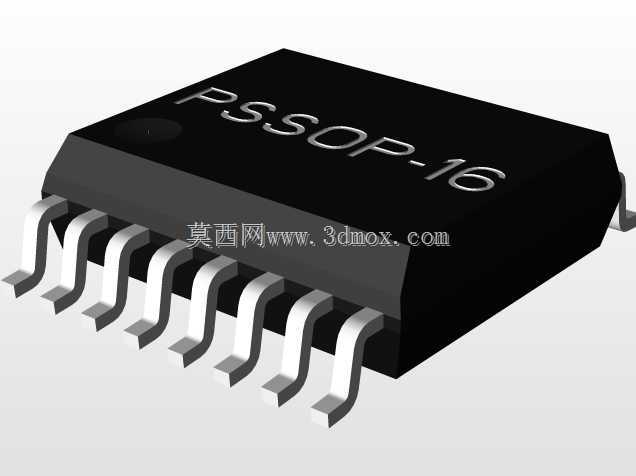

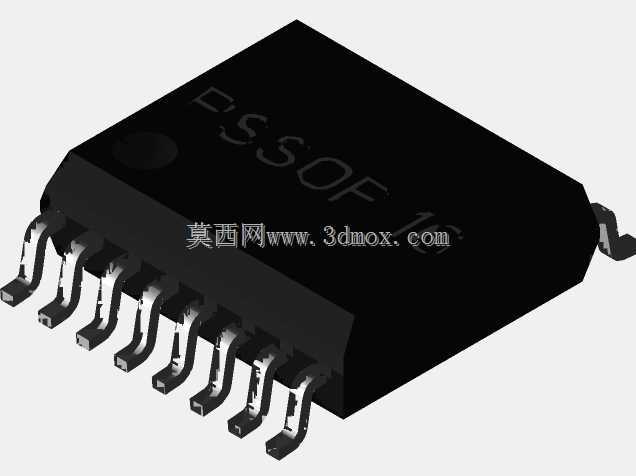

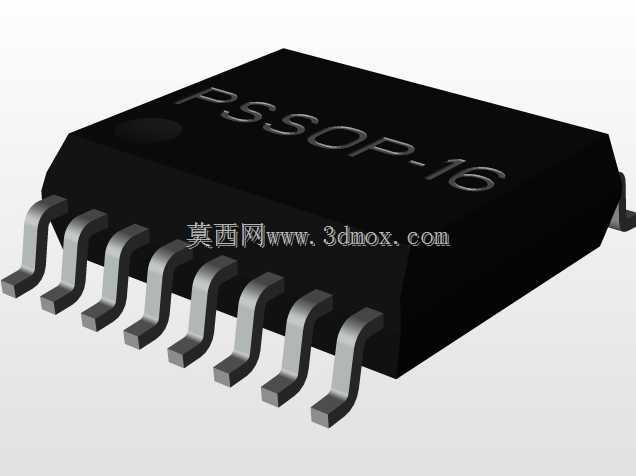

PSSOP16封装贴片式SMD芯片三维结构

　　在消费电子、工业控制、车载电子等各类电路板设计场景中，表面贴装器件的封装建模准确性直接决定了PCB Layout阶段的可制造性，PSSOP16这类窄间距小外形封装芯片，是当下数模混合信号电路、接口转换电路、电源管理电路中应用频次极高的器件类型，很多刚接触结构建模的工程师容易忽略这类表贴器件的引脚成型细节，导致后续做板级装配干涉检查时出现引脚与焊盘不匹配、器件本体与周边结构件间隙不足的问题。这款PSSOP封装的16引脚芯片，引脚采用鸥翼型成型设计，引脚间距设定为0.65mm，属于细间距表贴器件范畴，建模过程中首先要明确引脚的共面度要求，实际生产中这类封装的引脚共面度公差通常控制在0.1mm以内，建模时不能简单将引脚做成直片结构，

　　要还原引脚根部与封装本体的连接弧度、引脚末端的贴装弯折角度，以及引脚宽度、厚度方向的实际尺寸，避免后续导出STEP格式做装配仿真时，出现引脚与焊盘穿透或者间隙过大的问题。器件本体的长宽尺寸分别为5.2mm与4.4mm，本体厚度方向的尺寸要结合塑封料的实际成型公差做还原，本体顶面的标识区域、引脚定位的第一脚标记点都要做准确还原，很多工程师在做封装库建模时容易漏掉第一脚的凹点标记，导致后续生产装配时出现器件方向贴反的批量质量问题。从实际应用场景来看，这类封装的芯片通常会布置在PCB板的核心信号区域，周边往往会搭配0402、0201封装的阻容件，建模时预留的安装边界需要考虑回流焊过程中的器件偏移公差，通常在器件本体四周预留0.

　　3mm以上的禁布区，同时要考虑引脚爬锡的空间，不能将焊盘与器件本体的间隙设置过小。设计建模过程中，要区分塑封本体与金属引脚的材质特征，本体为黑色环氧塑封料，表面为哑光质感，引脚为铜基镀锡材质，表面带有金属光泽，这些细节的还原不仅是为了可视化效果，更重要的是在做热仿真分析时，可以准确赋予不同部位的材料参数，计算芯片工作时的热量通过引脚向PCB焊盘传导的路径效率。很多结构工程师在做整机产品的内部结构检查时，往往只关注接插件、大尺寸电解电容这类高大器件的干涉问题，忽略这类小尺寸表贴芯片的高度影响，实际上当产品内部有屏蔽罩、导热垫、绝缘片等结构件时，芯片本体的高度误差会直接导致屏蔽罩装配后压碰器件本体，

　　或者导热垫与芯片顶面间隙过大无法有效导热，因此建模时本体高度方向的尺寸要严格按照封装规格书的标称值做还原，不能随意估算。另外，这类PSSOP封装的引脚成型角度有行业通用规范，引脚从本体伸出后先水平延伸一段距离，再向下弯折形成贴装段，弯折处的圆角半径不能做的过小，否则模型导入PCB设计软件后，会出现引脚与焊盘对齐时的位置偏差，贴装段的长度要匹配标准焊盘的设计尺寸，保证焊接时引脚末端能够完全落在焊盘的有效焊接区域内。在做板级三维装配时，这款芯片的模型可以直接用于检查器件与周边走线、过孔、结构件的位置关系，比如当PCB板靠近壳体侧壁时，可以通过模型准确测量芯片本体到壳体内壁的安全距离，避免装配时出现器件被壳体压损的问题；当芯片上方需要布置导热硅胶片时，可以通过模型的顶面高度计算所需导热垫的压缩量，保证导热效果的同时不会因为压力过大导致芯片引脚虚焊。不同于插装器件的建模逻辑，表贴芯片的建模核心在于引脚的成型精度与安装基准的准确性，建模时要将器件的安装基准面设置在引脚贴装面的同一平面，与PCB板面的基准面对齐，不能将本体底面作为安装基准，因为PSSOP封装的本体底面与PCB板面之间是存在微小间隙的，这个间隙是为了避免回流焊时本体底部的气体无法排出导致的器件浮高问题，如果建模时错误将本体底面与PCB板面贴合，就会导致整个器件的安装高度出现偏差，后续所有的高度方向干涉检查结果都会失效。
