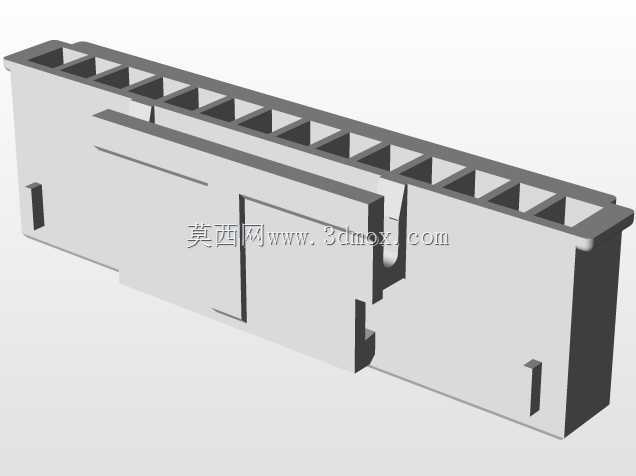

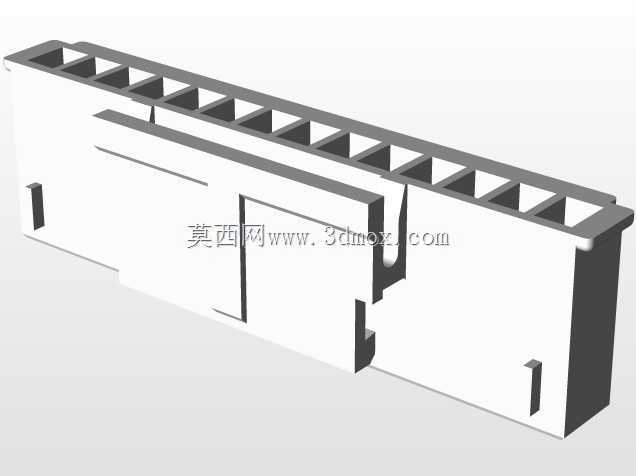

14针2.5mm节距母接插件三维结构

　　在工业控制板卡、伺服驱动模块、小型PLC扩展单元这类需要频繁插拔接线的设备内部，这类多针母接头是信号与小功率供电传输的核心连接件，日常设备组装、检修维护时，不需要反复焊接线缆，直接通过公母对插就能完成回路连接，大幅降低现场接线的出错概率，也能缩短设备组装的工位耗时。做这类接插件的结构设计时，首先要卡死的就是针脚节距的公差，2.5mm的节距是行业内通用的小间距连接标准，一旦单针位置偏移超过0.1mm，公头插入时就会出现顶针、弯针的问题，批量生产时会直接导致整批配件报废，所以建模阶段就要把每一个针槽的定位基准统一到接头的安装底面，所有针位的尺寸链都从同一个基准面出发计算，避免累积公差超出允许范围。这个接头的整体外形尺寸控制得非常紧凑，

　　总长度37.2mm，宽度4mm，高度10.5mm，这个尺寸边界是专门为板上叠装设计的，现在的工业控制板卡往往要在有限的PCB面积上排布多组输入输出接口，相邻接头之间的预留间隙通常只有1mm左右，要是接头本体的外形尺寸超差，或者侧壁的脱模斜度做的不合理，相邻接头安装时就会出现干涉，根本无法并排固定。接头本体采用的是栅格状的加强筋结构，沿着长度方向在针槽之间布置连续的分隔筋，一方面可以把每一个针脚独立分隔开，避免相邻针脚之间出现爬电距离不足的问题，满足低压信号传输的绝缘要求，另一方面这种栅格结构也能提升塑料本体的抗形变能力，公头反复插拔的时候，本体不会因为受力出现翘曲，保证每一次插拔都能让针脚完全对位。

　　接头侧面设计的卡扣结构是建模时需要重点考量的细节，卡扣的倒扣量控制在0.3mm，既能保证公头插入后不会因为设备运行的振动出现松脱，又不会因为倒扣量太大导致插拔力过大，现场维护时很难拆卸。卡扣的位置特意避开了针脚的排布区域，不会占用针槽的内部空间，也不会影响PCB板上的焊盘排布。在安装边界的设计上，接头的底部做了平整的定位面，两个定位柱的位置和PCB板上的定位孔完全对应，安装时先把定位柱插入板上的定位孔，就能快速找准焊接位置，不需要反复调整接头的摆放角度，波峰焊的时候也不会因为锡流的冲击力出现接头偏移。接头的插入端做了0.2mm的导向倒角，公头对准的时候哪怕有微小的位置偏差，也能顺着倒角滑入对接位置，不会出现针脚顶撞本体端面的问题。

　　考虑到工业现场可能存在的油污、粉尘环境，接头的针槽内壁做了轻微的凸点设计，公针插入后凸点会和公针的外壁形成轻微的过盈配合，既能保证针脚接触的可靠性，降低接触电阻，也能阻挡一部分粉尘从插接缝隙进入针槽内部，避免长期使用后出现接触不良的问题。建模的时候特意把本体的壁厚控制在均匀的0.8mm，避免注塑生产的时候出现壁厚不均导致的缩痕、翘曲问题，所有的转角位置都做了R0.2的圆角过渡，减少注塑时的应力集中，提升零件的生产良率。这类接头在实际使用中，往往要承受上百次的反复插拔，所以在结构设计时，对插拔受力的路径做了专门的优化，插拔时的作用力会顺着栅格筋传递到整个本体，再到底部的安装面，不会出现局部受力过大导致针槽开裂的问题。针槽内部的台阶结构是用来限制公针的插入深度的，公针插入到设定深度后就会被台阶挡住，不会因为插入过深顶到PCB板上的走线，也能保证每一个针脚的接触长度一致，避免个别针脚接触不足导致的信号传输中断。
