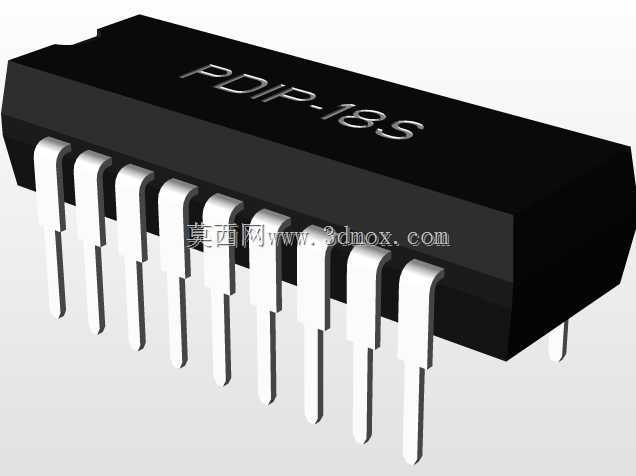

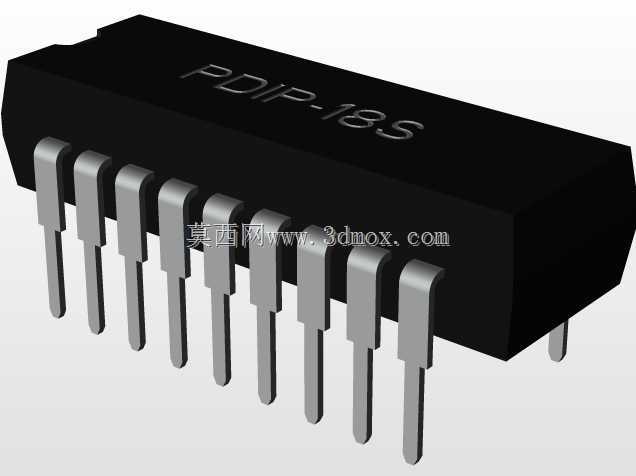

PDIP18S直插式芯片封装三维结构

　　在消费电子、工业控制板卡、传统家电控制主板的量产设计环节，直插式双列封装芯片的选型与PCB布局匹配，一直是硬件结构工程师绕不开的基础工作，PDIP18S这类18引脚的塑封直插器件，至今仍在波峰焊工艺的成熟产线中保有稳定的应用占比，尤其适合小批量多批次的工控板、教学实验板、老式家电维修替换场景，不需要高精度的回流焊贴片设备，普通手工焊接也能完成可靠装配，维修替换时的操作门槛远高于细间距贴片器件。做这类封装的三维建模时，首先要卡死的是引脚的节距与安装边界，这款18引脚的PDIP封装，引脚中心节距控制在1.778mm，也就是行业内常说的70mil标准节距，两排引脚之间的跨距为7.62mm即300mil，

　　这个尺寸直接决定了PCB板上封装焊盘的排布间距，一旦建模时尺寸偏差超过0.1mm，就会出现插件时引脚无法对准焊盘孔的问题，批量生产时会直接导致整批板卡无法装配。器件本体的长度为19.57mm，本体宽度6.5mm，本体高度4.31mm，这个高度尺寸要和板卡上周边器件的高度做干涉校验，比如板卡上如果装配有卧式电解电容、接线端子这类较高的器件，要预留足够的安全距离，避免装配时出现顶碰。引脚部分采用的是THT通孔插装设计，引脚末端做了折弯成型处理，建模时要还原引脚的折弯弧度与伸出长度，引脚伸出本体底部的长度要匹配PCB板的常规厚度，一般1.6mm板厚的场景下，引脚伸出焊盘背面的长度控制在1.5-2mm即可，既能保证焊锡充分浸润形成可靠焊点，

　　也不会因为引脚过长导致剪脚工序额外增加工作量。设计这类封装三维模型的时候，不能只做外观的形似，要考虑到结构干涉检查的实际需求，比如器件本体的脱模斜度、引脚根部的塑封包裹位置、本体表面的标识印刷区域的凸起，这些细节都会影响到整机装配时的空间校验，很多新手建模时容易忽略引脚根部的塑封圆角，导致做热仿真或者装配检查时，误判器件和周边散热片的距离。从实际应用场景来看，这类PDIP封装的芯片往往用在板卡的边缘位置，或者是需要频繁插拔调试的接口附近，因为直插器件的机械连接强度比贴片器件更高，在存在一定振动的工业设备场景下，焊点的抗疲劳寿命更长，不容易出现贴片器件常见的虚焊掉件问题。建模时还要注意引脚的金属材质特性还原，引脚是可焊性镀锡处理，

　　表面是哑光金属质感，本体是黑色环氧塑封材质，表面有细微的磨砂质感，这些外观细节的还原，能让整机BOM展示、装配工艺动画里的器件呈现更贴近真实物料，不会出现和实物偏差过大的违和感。另外在做安装边界设定的时候，要在器件本体周边预留0.5-1mm的操作空间，方便维修时用吸锡器拆卸器件，也能避免波峰焊时相邻器件的焊锡桥接问题，很多工程师做布局时只卡器件本体的最大轮廓，忽略了操作空间预留，后期量产时会大幅增加返修的难度。这类封装的三维模型，核心价值不是做外观展示，而是给硬件结构工程师提供精准的尺寸参考，在PCB设计阶段就能完成虚拟装配校验，不用等实物打样回来才发现尺寸干涉、引脚对不准的问题，能大幅缩短板卡的开发迭代周期，减少打样的物料浪费。
