PSSOP30封装贴片芯片三维结构模型

　　在消费电子、工业控制板卡、车载电子模块的PCB布局设计环节，贴片封装芯片的三维模型是结构干涉检查、装配工艺验证不可或缺的基础要素，这款PSSOP-30封装的SMD芯片模型，完全围绕实际量产的封装规格搭建，可直接导入各类EDA结构协同设计流程，为硬件结构工程师提供精准的空间参考。从实际应用场景来看，这类30引脚0.65mm间距的PSSOP封装芯片，常被用于电源管理、信号转换、接口驱动类电路中，在板卡布局时，不仅要考虑芯片本体与周边电容、电阻、接插件的水平间距，还要预留回流焊过程中的元件偏移公差，以及后期返修时热风枪操作的空间，精准的三维模型能在设计阶段就规避引脚与焊盘对位偏差、本体与周边结构件顶碰的问题，减少打样阶段的改版次数。

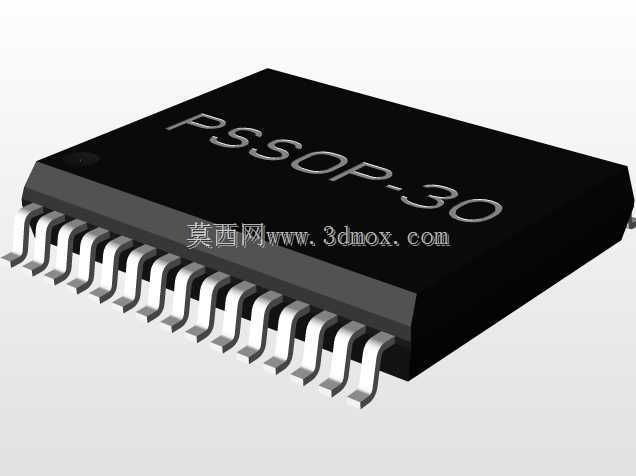

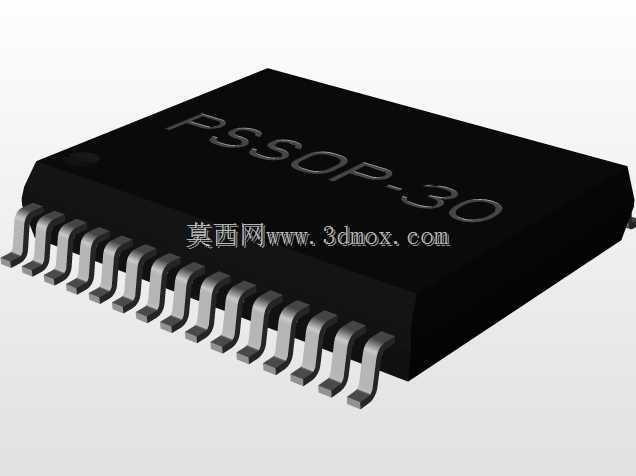

　　这款模型在搭建时完全还原了真实封装的外形特征，黑色塑封本体的边角做了符合实际注塑工艺的微小倒角，没有生硬的直角结构，表面的丝印标识位置与量产芯片保持一致，两侧的鸥翼型引脚完全按照实际冲压成型的弧度建模，引脚的厚度、弯折角度、引脚末端的共面度都贴合行业通用的封装规范，能真实模拟SMT贴装时引脚与焊盘的接触状态，不会出现模型引脚过度理想化导致的装配仿真失真。从设计思路上，建模时优先保证安装边界的尺寸精度，本体长度控制在10.11mm，宽度为8mm，这个尺寸直接决定了PCB上芯片丝印框的绘制范围，以及周边元件的禁布区大小；引脚间距严格遵循0.65mm的标准规格，每一个引脚的宽度、引脚间的间隙都与实际封装参数匹配，在做DFM可制造性检查时，

　　可以直接通过模型验证钢网开口的位置是否与引脚对应，避免出现连锡、虚焊的工艺风险。不同于很多简化的芯片模型只做方块加引脚的粗略结构，这款模型还原了塑封本体与引脚结合处的台阶结构，这个细节在做板卡三防漆涂覆仿真、或者 conformal coating 遮蔽治具设计时非常关键，能准确计算遮蔽区域的范围，避免三防漆覆盖引脚导致的焊接不良。在车载电子这类对可靠性要求极高的应用场景中，还可以借助这个模型做热仿真的前置建模，塑封本体的表面平整度、引脚的导热路径都能通过模型还原，帮助工程师评估芯片工作时的散热空间是否充足，是否需要在芯片上方预留散热焊盘或者导热垫的安装位置。很多工程师在布局时容易忽略芯片塑封本体的高度公差，

　　这款模型的本体高度也按照常规PSSOP封装的标准值设定，能准确验证芯片与上方外壳、屏蔽罩之间的安全距离，避免组装时出现外壳压坏芯片、或者屏蔽罩与芯片本体短路的问题。引脚的共面度是影响SMT贴装良率的关键参数，建模时所有引脚的末端平面都保持在同一基准面上，没有出现高低不平的情况，完全符合JEDEC封装规范中的共面度要求，在做贴装程序仿真时，可以准确模拟吸嘴拾取芯片后放置到焊盘上的状态，提前识别引脚变形导致的贴装偏移风险。对于做自动化测试治具设计的工程师来说，这个模型的精准尺寸还能帮助设计测试探针的位置，确保探针能准确接触到每一个引脚的测试点，不会出现探针扎到塑封本体、或者相邻探针短路的问题，大幅缩短治具的设计调试周期。在做整机的跌落、振动仿真时，精准的芯片模型也能帮助评估引脚的受力情况，验证在不同振动工况下引脚是否会出现疲劳断裂的风险，尤其是在工业类高振动场景的设备中，这类仿真验证能有效提升产品的长期可靠性。建模过程中没有对结构做过度的简化，既保证了模型的细节精度，也控制了模型的面数，不会因为模型过于复杂导致导入PCB设计软件时出现卡顿，能流畅适配各类结构设计、仿真验证的工作流程，不管是做板卡级的布局检查，还是整机级的装配验证，都能提供可靠的结构参考。
