2.54mm节距42Pin双排直插排针

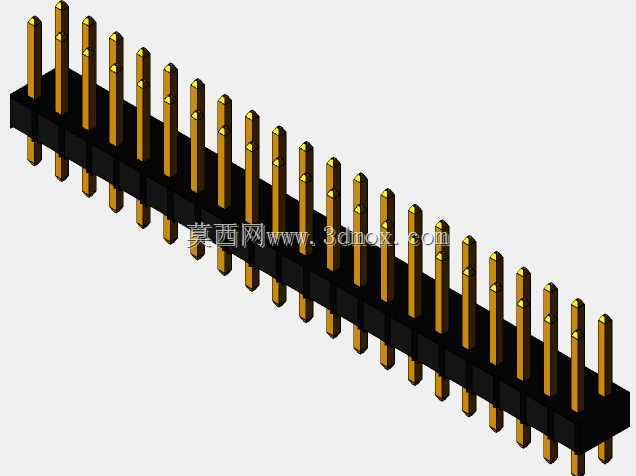

　　在各类电子控制板卡、工控设备主板、嵌入式开发板的板间连接场景中，直插排针是应用频次极高的基础互连元件，这款42位双排直插结构的排针，针对2.54mm标准孔距的通用PCB焊盘设计，能够适配市面上绝大多数通用面包板、洞洞板、量产PCB的焊盘布局，不需要额外修改板卡开孔尺寸，就能直接完成波峰焊或者手工焊接作业。从实际选型适配的角度看，这款排针的塑壳长度控制在53.34mm，刚好对应42个针位的排布空间，每个针位中心严格保持2.54mm的标准间距，不会出现针位偏移导致的插装错位问题，针体宽度5.08mm的尺寸，对应双排针的两列针中心距，完全符合行业通用的双排排针尺寸规范，8.89mm的总高度，是从针体顶端到塑壳底部的完整尺寸，

　　焊接到PCB板之后，板上凸起的高度刚好满足常规板卡堆叠的间隙要求，不会因为排针过高导致上层板卡安装干涉，也不会因为针体过短导致配套排母无法完全咬合，出现接触不良的隐患。设计这款排针三维模型的时候，首先要保证每个插针的同轴度，插针采用黄铜基材镀金处理的结构，针体横截面为方形，插入配套排母的时候能够保证四个面都和排母的弹片充分接触，降低接触电阻，避免大电流信号传输的时候出现局部发热的问题。塑壳部分采用耐高温的PBT材质，能够耐受波峰焊260摄氏度的高温冲击，不会出现焊接受热变形导致针位偏移的问题，塑壳上的每个针孔都做了定位倒角，插针压入塑壳的时候能够自动导正，不会出现针体压弯、偏斜的装配问题。在实际设备应用中，

　　这类排针常用来实现主控板和功能扩展板的信号连接，比如小型PLC的IO扩展板连接、嵌入式开发板的外设模块对接、工控传感器的信号转接板互连，都能看到这类标准节距排针的身影，相比线对板连接器，板对板直插排针的连接可靠性更高，不需要额外压接端子，装配工序更简单，批量生产的时候能够大幅提升装配效率。建模过程中需要重点关注几个安装边界尺寸：首先是塑壳底部到PCB板面的贴合面要做平面度处理，保证焊接的时候塑壳能够完全贴紧PCB表面，不会出现虚焊、漏焊的问题；其次是插针伸出塑壳底部的长度要控制在1.5mm左右，刚好能够穿过PCB板厚1.6mm的标准板材，露出的焊脚长度满足波峰焊的吃锡要求，不会因为焊脚过长导致焊盘之间连锡短路；

　　另外插针顶端要做小圆角处理，插入排母的时候能够起到导向作用，避免硬插导致排母弹片变形。很多新手工程师在选型排针的时候容易忽略塑壳的宽度尺寸，这款排针的塑壳宽度刚好适配两排针的排布，相邻排针之间的塑壳壁厚足够，不会出现焊接的时候塑壳被焊锡烫穿的问题，同时塑壳两侧的挡边结构，能够在手工焊接的时候起到定位作用，用镊子夹持的时候不会轻易滑动。从长期使用的可靠性角度看，这款排针的针体和塑壳的保持力设计在15N以上，日常插拔维护的时候不会出现针体被从塑壳中带出的问题，针体的镀金层厚度满足100次以上的插拔寿命要求，对于需要经常拆装调试的开发板、测试治具来说，完全能够满足使用需求。在三维装配的时候，只需要在PCB封装库中调用标准的2.54mm间距双排针封装，将模型对齐焊盘位置放置，就能检查整体装配的干涉情况，比如排针上方是否有结构件遮挡、排针和周边电容电阻等元器件的安全间隙是否足够，避免打样之后出现排针装不上、周边元件干涉的问题。
