9针2mm节距THT卧式公接连接器结构

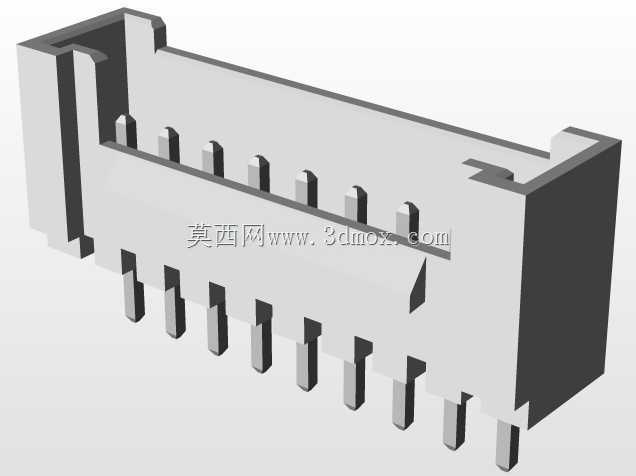

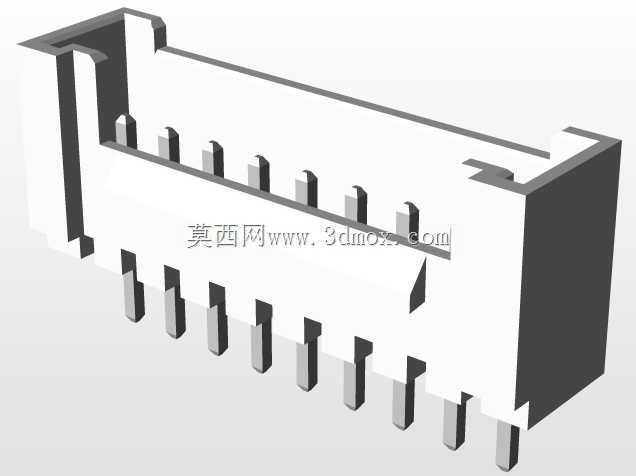

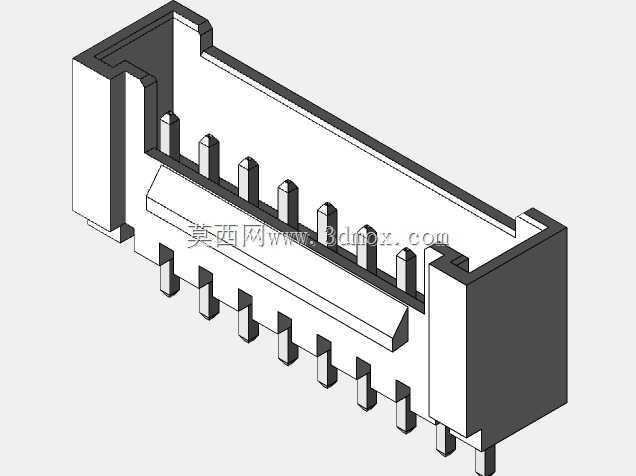

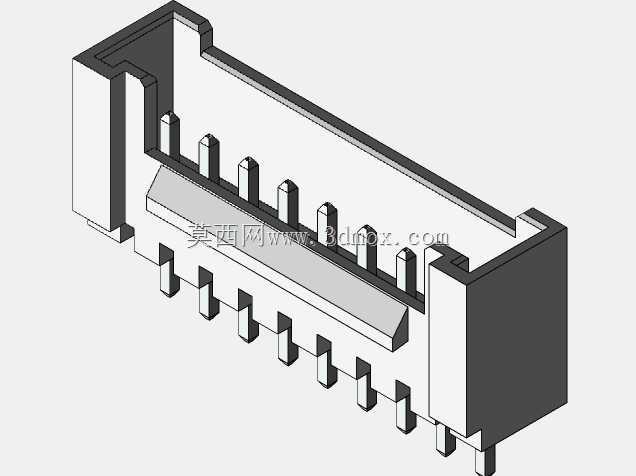

　　在消费电子、工业控制板卡、小型智能设备的板间互联场景里，这类直插式公接连接器是实现板对板、线对板信号与小电流传输的核心基础部件，区别于贴片式连接器，THT通孔焊接的结构在抗振动、连接可靠性上更具优势，尤其适合存在小幅机械振动、需要反复插拔维护的设备内部连接场景，比如小型工控模块的扩展接口、传感信号采集板的外接端口、家用智能硬件的内部板卡互联，都能见到这类结构的应用。从实际选型适配的角度看，这款9针公头采用2mm标准节距设计，针脚排布规整，相邻针脚的绝缘间隙满足常规低压信号传输的爬电距离要求，不会出现相邻针脚信号串扰的问题，外壳采用带定位挡边的塑壳结构，对接时可以通过外壳的导向槽与母座实现盲插对位，避免针脚在插接过程中出现弯折、

　　错位的问题，塑壳两侧的限位凸台在插接到位后会与母座的卡扣结构卡合，防止设备运输、运行过程中连接器松脱导致的信号中断。设计这款连接器结构时，首先要匹配通孔回流焊或者波峰焊的工艺要求，底部伸出的焊接针脚长度控制在合理范围，既保证焊锡能够充分浸润针脚与PCB焊盘形成可靠焊点，又不会因为针脚过长导致焊后剪脚工序增加，针脚的直径与PCB安装孔的间隙控制在0.15-0.2mm之间，既方便生产时插件工序的顺利插装，又能避免间隙过大导致焊接时焊锡沿针脚往上渗漏到塑壳内部。外形尺寸上，整体长度19.98mm、宽度5.1mm、高度7.7mm，属于紧凑型的板端连接器，安装时在PCB上预留的安装边界需要考虑塑壳的外形公差，两侧预留0.3mm的装配间隙，

　　高度方向上要注意与周边元器件的高度差，避免对接母座时与周边 tall 元器件产生干涉，塑壳内部的针脚固定槽采用过盈配合的结构，将金属针脚牢牢固定在塑壳内部，防止插拔过程中针脚出现退针、歪斜的问题。从实际使用的功能特性来看，这款连接器的公头针脚采用平直插针设计，接触电阻低，能够稳定传输毫安级的传感信号以及最高3A以内的小电流供电，适配绝大多数低压电子设备的内部互联需求，塑壳采用耐高温的工程塑料材质，能够承受波峰焊时260℃以内的高温冲击，不会出现塑壳变形、针脚移位的问题，对接端的导向斜面设计能够降低插接时的对位难度，生产装配线上的操作人员不需要刻意对准就能顺利完成插接，提升整机组装的效率。在结构建模过程中，

　　需要重点关注针脚的位置度公差，每一根针脚相对于塑壳定位基准的位置偏差不能超过0.1mm，否则会出现插接时个别针脚无法顺利插入母座插孔的问题，塑壳的分模线位置设置在侧面非对接面，避免分模线产生的飞边影响对接装配，底部的定位柱与PCB上的定位孔配合，能够在插件焊接时提前固定连接器的位置，防止过焊锡炉时连接器出现偏移。这类连接器在实际选型替换时，除了针数、节距的核心参数匹配，还要注意安装方向、塑壳的卡扣位置是否与原有设计匹配，避免出现结构干涉无法装配的问题，其紧凑的外形尺寸能够有效节省PCB板的占用空间，在小型化、高密度布局的电路板设计中，这类2mm节距的直插连接器相比更大节距的产品能够节省近40%的板上安装面积，同时保持足够的连接可靠性，适合在对设备体积有严格要求的便携式智能设备、小型工业传感模块中使用。
