垂直安装型SCM系列超级电容单体结构

　　做工业储能相关结构设计快十二年，经手的超级电容配套结构方案少说有七八十套，这类垂直排布的小尺寸SCM系列电容单体，是分布式储能、短时功率补能场景里用得最频繁的元件之一。很多刚入行的结构工程师做选型时，容易只看容值、内阻这些电参数，忽略安装边界和外形公差带来的装配问题，最后打样回来才发现干涉、固定不稳，耽误项目进度。

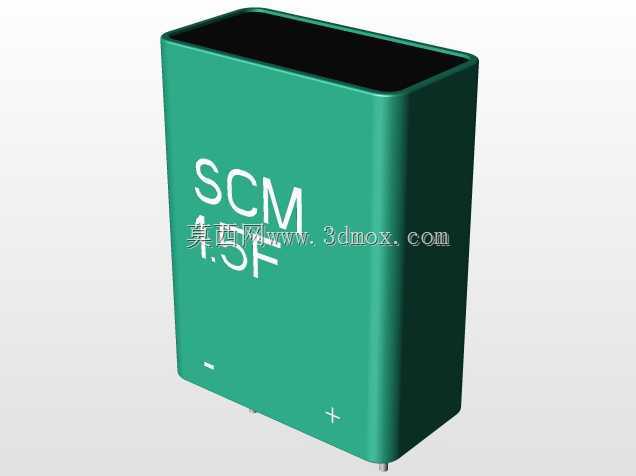

　　这款电容采用立式长方体结构，整体外壳做了圆角过渡处理，没有尖锐棱角，一方面是自动化产线插件时不容易卡料，另一方面在紧凑排布的模组里，能避免相邻元件外壳被硬棱刮伤绝缘层。外壳表面做了哑光硬质包覆，不是亮面塑料质感，实际装配时能增加和固定卡座之间的摩擦力，哪怕设备有持续振动，也不容易出现轴向窜动。本体上清晰标注了极性标识，底部的正负标记做了凹凸处理，哪怕丝印因为长期高温老化磨损，靠触感也能快速分辨极性，避免产线人工插件时接反引发短路。

　　从安装适配的角度说，这款电容的节距设计为11.5mm，刚好匹配市面主流的PCB板插件孔位标准，不需要额外改板就能直接替换同规格的传统电解电容，做老产品升级时能省掉不少PCB改版的成本。本体长度18.5mm、宽度9.5mm、高度24mm，这个尺寸是经过多轮场景验证的：在手持工业检测设备里，这个高度刚好能卡在设备外壳的内部筋位间隙里，不会顶到显示屏背壳；在分布式工控IO模块里，9.5mm的宽度能让相邻电容之间留出1.5mm的散热间隙，哪怕满功率充放电，外壳温升也能控制在合理区间，不会因为热量堆积加速电解液老化。

　　实际应用场景里，这类小容量超级电容常用来做掉电保护：比如工业PLC模块突然掉电时，它能快速释放存储的电能，让核心芯片完成数据存储、IO状态复位的操作，避免突然断电导致的生产数据丢失、设备动作错乱。在智能电表、车载T-BOX这类低功耗物联网设备里，它也能作为备用电源，在主电源断开后维持短时间的通讯传输，把关键运行数据上传到云端。还有一些小型伺服驱动的瞬时功率补能场景，电机启动瞬间需要大电流，单靠主电源供电会拉低母线电压，搭配这类超级电容就能在毫秒级时间内补能，稳住母线电压，减少主电源的功率冗余设计。

　　做这款电容的三维建模时，要特别注意几个容易出错的细节：首先是引脚的伸出长度和位置公差，引脚中心距必须严格匹配11.5mm的节距，公差控制在±0.1mm以内，不然过波峰焊时会出现插不进孔、虚焊的问题。其次是外壳顶部的密封端，要留出0.2mm的安全间隙，不能和上方的绝缘挡片完全贴死，给电容长期工作时的轻微热膨胀留出余量。还有外壳侧面的极性标识位置，要统一朝向PCB板的丝印标识方向，方便后续产线的AOI检测，减少人工复检的工作量。

　　很多工程师做电容排布时，习惯把多个同规格电容紧紧贴在一起，觉得这样能节省空间，实际上这款电容在持续大电流充放电时，外壳会有一定的温升，相邻电容之间至少要留出1mm以上的对流间隙，不然热量互相传导，会让整个模组的寿命打折扣。另外在固定方式上，如果是立式插件安装，不要只靠引脚受力，最好在电容高度三分之二的位置加一个绝缘固定卡座，把电容本体卡在卡座上，这样设备在运输或者受到冲击振动时，引脚不会因为长期受力出现疲劳断裂。

　　从结构可靠性的角度看，这款电容的外壳壁厚做了均匀化设计，四个圆角位置的壁厚和直边位置一致，不会出现注塑时的缩水、变形问题，批量生产时外形一致性好，适合高速SMT或者插件产线的自动化装配。底部的端面做了微凸设计，和PCB板表面之间留出了微小的缝隙，过波峰焊时助焊剂的挥发气体能顺利排出，不会在电容底部形成积液，长期使用时也能避免引脚被助焊剂残留腐蚀。

　　在做配套的结构设计时，还要考虑后期维护的便利性，这类电容的设计寿命通常在十年以上，但如果应用在高温、高湿的恶劣工业场景里，还是要预留更换空间，不要在电容正上方布置过高的其他元件，不然后期维护拆换时需要拆掉周边一堆零件，增加维护成本。另外在绝缘防护上，如果电容周边有裸露的金属导电件，要在电容侧面加一层0.1mm厚的聚酰亚胺绝缘胶带，或者在结构件上做绝缘挡墙，避免极端情况下电容外壳和导电件接触引发短路。
