卧式弯脚SCM系列超级电容三维结构

　　在工业控制板卡、便携储能终端、车载辅助供电模块这类需要短时大电流补能、掉电数据保持的场景里，插件式超级电容的选型与安装适配，一直是结构设计阶段容易被忽略的细节。不同于常规铝电解电容的容值区间，SCM系列超级电容能提供法拉级的容值支撑，在主电源掉电瞬间为MCU、存储芯片、执行继电器提供足够的维持电压，避免设备突然断电造成的数据丢失、执行机构卡滞甚至硬件损坏，这类应用在智能电表、工业手持终端、车载T-BOX设备里十分常见。

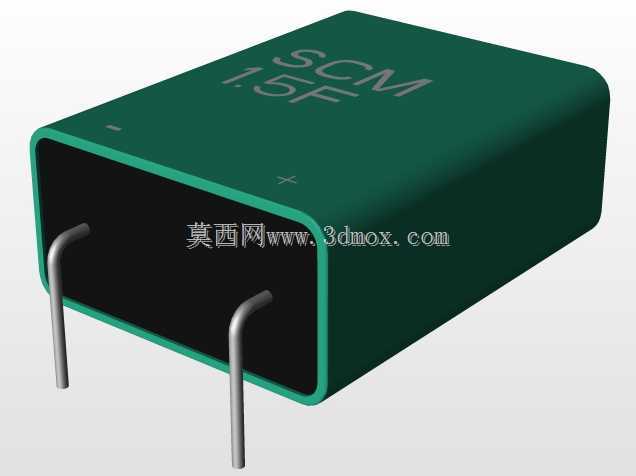

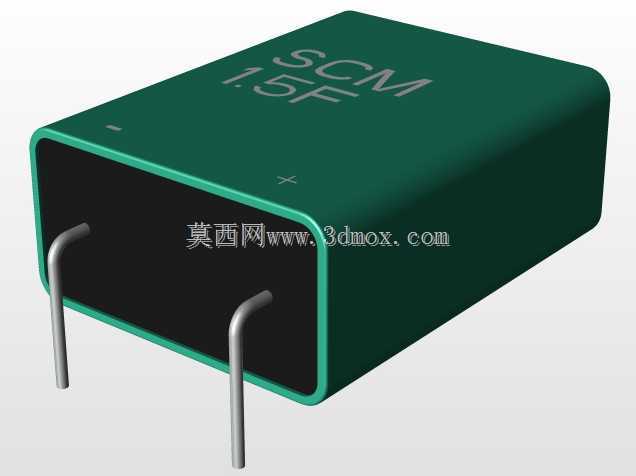

　　做这类插件元件的三维建模时，首先要卡死的就是安装边界的尺寸链。这款卧式安装的超级电容，本体宽度控制在9.5mm，长度方向为18.5mm，引脚节距严格按照11.5mm设计，这个节距参数直接对应PCB板上的插件孔位间距，建模时如果出现0.2mm以上的偏差，就会导致实际生产时元件插装困难，甚至出现引脚弯折应力过大、长期使用后引脚脱焊的问题。本体高度方向的尺寸也需要严格匹配，在板卡堆叠设计时，这个高度决定了上层板卡或者外壳内壁的预留间隙，很多新手工程师建模时只关注本体外形，忽略引脚伸出本体的弯折长度、引脚直径，往往会导致PCB开模后元件无法顺利贴板，或者引脚过波峰焊时吃锡长度不足。

　　从结构设计思路来看，这款电容采用卧式弯脚的结构，本质是为了压缩板卡垂直方向的占用空间。在很多对设备厚度有严格要求的便携设备、薄型控制盒里，立式直插电容的高度会超出外壳内部的净空限制，将引脚做90度弯折让电容本体平卧在PCB表面，就能把垂直方向的占用高度降到最低，同时卧式贴板的安装方式也能提升元件的抗震性能，在车载、工程机械这类存在持续振动的使用场景里，卧式安装的电容比立式直插的抗振能力高一个等级，不容易出现振动导致的引脚断裂、电容本体倒伏问题。

　　建模过程中，本体的棱角做了小圆弧过渡处理，这不是随意的造型修饰，实际量产的电容封装外壳为注塑成型，棱角处必须有脱模圆角，同时也能避免组装过程中锋利的边角划伤操作人员、刮坏相邻的导线绝缘层。本体表面的极性标识也需要在模型里准确体现，超级电容是有正负极区分的元件，反向安装会导致电容漏液、鼓包甚至炸裂，模型上清晰标注极性位置，能在PCB Layout阶段就提醒设计人员注意极性方向，避免生产时出现反向插装的批量事故。引脚部分采用圆截面金属引脚设计，弯折处做了圆弧过渡，避免直角弯折造成的引脚金属疲劳，实际建模时要还原引脚的伸出长度、弯折半径，这些参数直接决定了插件时引脚的可弯折性，以及过波峰焊后引脚的应力释放空间。

　　在设备选型适配时，这类超级电容通常会布置在板卡的电源输入端口附近，紧邻稳压电路或者掉电保持电路，建模时除了元件本身的尺寸，还要预留出电容本体周围的安全间隙，一方面满足安规要求的电气间隙，另一方面也给后续生产时的自动插件机、波峰焊治具留出操作空间，避免元件和周边的接插件、芯片、散热片产生干涉。很多工程师做结构评审时，只会检查静态下的元件干涉，忽略生产过程中治具的操作空间，往往到了试产阶段才发现元件位置不合理，需要重新改板，耽误项目进度。

　　从实际使用的功能特性来看，这款SCM系列超级电容支持大电流充放电，循环寿命远高于常规充电电池，不需要复杂的充电管理电路，非常适合短时大功率补能、掉电数据备份这类场景，在做整机结构设计时，还要考虑电容本体的散热空间，虽然超级电容的充放电发热远小于功率电阻、功率芯片，但在密闭外壳的设备里，长期工作时的温升累积也会影响电容的使用寿命，建模时准确还原本体外形，也能为后续的热仿真提供准确的模型基础，帮助设计人员评估整机的散热布局是否合理。
