14针2mm节距THT公接连接器结构设计

　　在工控板卡、消费电子主控板、通讯接口模组的板间互联场景里，这类通孔插装的公头连接器是实现板对板、线对板信号与小电流传输的核心基础元件，日常选型中经常会碰到安装空间受限、引脚对位精度不足、插合后保持力不够的问题，这款14针规格的THT公接接头，就是针对紧凑安装空间下的多信号并行传输需求做的结构优化。从实际使用场景来看，这类连接器常被用在嵌入式控制模块的板端扩展接口、小型智能设备的内部信号转接、工业传感模块的接线端口位置，需要匹配对应针数的母座实现插拔连接，既要保证焊接后与PCB板的结合强度，也要满足多次插拔后的接触可靠性，不能出现引脚虚焊、插合歪斜、长期使用后接触电阻超差的问题。

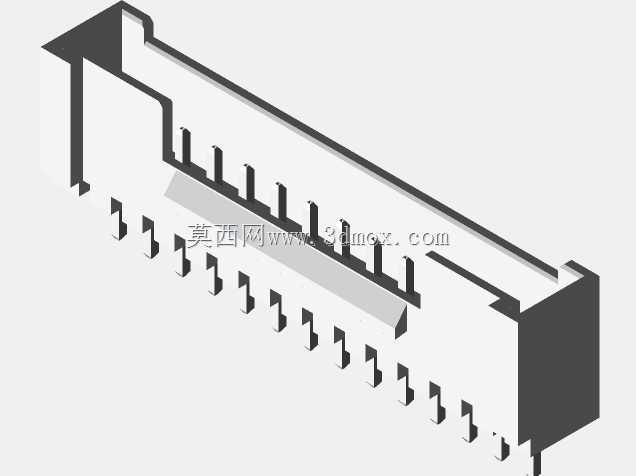

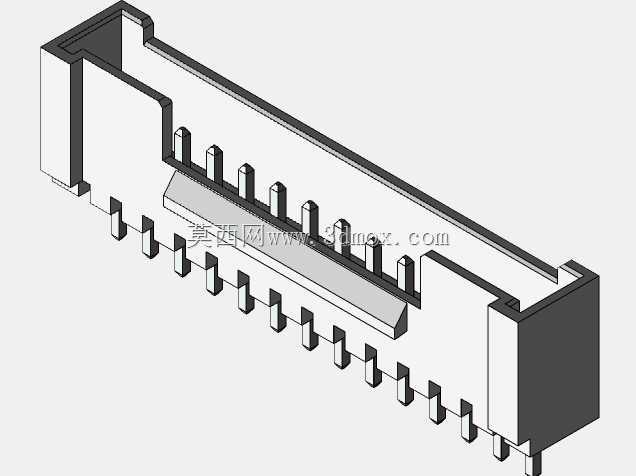

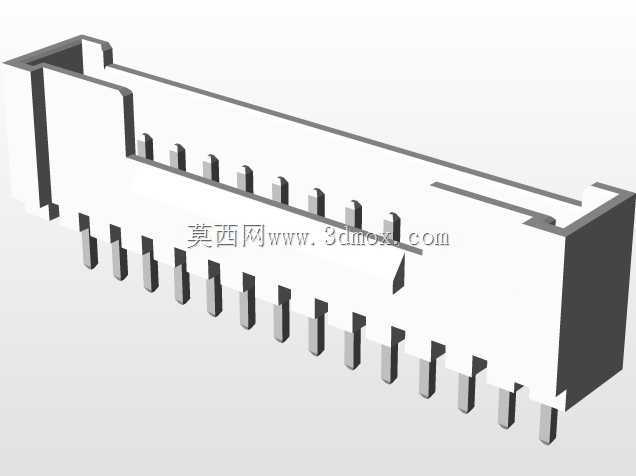

　　设计这款连接器的时候，首先要明确安装边界：整体长度控制在29.98mm，宽度7.7mm，高度5.1mm，这个尺寸是严格匹配PCB板上预留的安装位做的，引脚采用2mm标准节距排布，刚好适配常规通孔焊盘的网格间距，不需要额外调整PCB布线规则，能直接套用通用接插件的焊盘封装，降低画板阶段的重复工作量。外壳采用带定位挡边的槽型结构，插合端的导向斜面做了0.3mm的倒角处理，对接母座的时候不需要刻意对准引脚，顺着导向槽推入就能完成插合，能有效避免插歪导致的引脚弯折问题；外壳两侧的限位凸台，插合到位后会和母座的卡扣位卡合，提供足够的保持力，常规振动工况下不会出现松脱断连的情况。

　　引脚部分采用直插式THT设计，引脚伸出外壳底部的长度刚好满足波峰焊的吃锡要求，焊接后焊锡能顺着引脚浸润到焊盘孔内，形成可靠的焊点，每个引脚在外壳内部的固定位都做了防脱倒刺，压装到外壳里之后不会出现引脚轴向窜动的问题，避免插拔过程中引脚被顶出导致的连接失效。内部的胶芯部分把每个引脚的隔仓做了独立分隔，相邻引脚之间的绝缘壁厚满足耐压要求，哪怕是传输差分信号或者低压供电，也不会出现相邻引脚爬电、短路的问题，胶芯和外壳的配合采用过盈压装，组装后不会出现胶芯松脱移位的情况。

　　从安装适配性来看，这款连接器的外壳底部和PCB贴合的面做了平整度控制，贴板焊接的时候不会出现缝隙，能避免波峰焊时焊锡从缝隙渗到连接器内部造成引脚短路；插合面的开口尺寸公差控制在±0.05mm范围内，和同规格母座的插合间隙保持在合理区间，插拔力控制在行业通用的标准范围内，既不会因为插拔过紧导致装配困难，也不会因为过松导致连接不可靠。在实际选型应用中，这类连接器不需要额外的固定结构，依靠引脚焊接就能牢牢固定在PCB板上，对于内部空间紧张的小型电子设备来说，5.1mm的安装高度不会占用过多的板上垂直空间，能给上层的结构件或者其他元件留出足够的装配余量，14针的引脚数量刚好覆盖常规的8位数据信号加电源、接地、控制信号的传输需求，不需要选用更大针数的连接器造成空间和成本的浪费。

　　建模过程中，对每个引脚的位置度、外壳的导向结构、胶芯的隔仓尺寸都做了参数化关联，如果后续需要调整针数或者节距，只需要修改对应的阵列参数就能快速衍生出不同规格的型号，不需要重新从零开始绘制结构；所有配合面的拔模角度都按照注塑生产的要求做了预留，外壳和胶芯的壁厚保持均匀，避免注塑成型时出现缩痕、缺胶的问题，引脚的冲压折弯尺寸也符合常规五金冲压的工艺要求，不需要额外开特殊的冲压模具，能有效降低量产阶段的制造成本。
