11针2mm节距母接头连接器结构设计

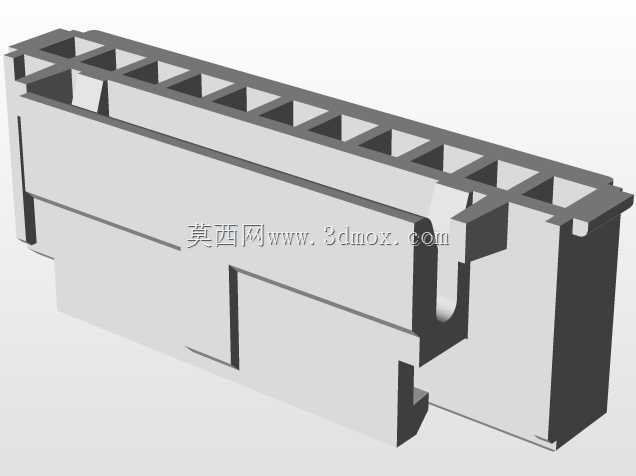

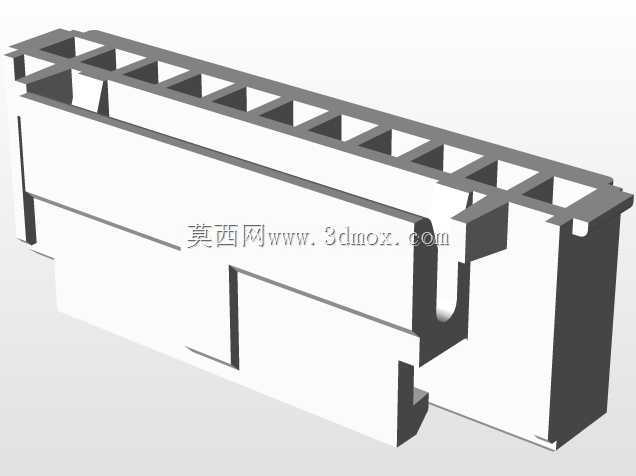

　　这款11针母接头连接器，主要面向板对线、线对线的低压信号传输场景，常见于工业控制板卡外接信号链路、小型传感设备接线端、消费类电子内部排线连接等工况，在需要频繁插拔维护的设备内部，这类塑壳母接头能提供稳定的对位与接触防护，避免插针弯折、接线松脱的问题。从结构设计逻辑来看，整体采用一体化塑壳成型思路，外壳选用常规工程塑料注塑加工，壳体外侧设置的多道格栅加强筋，一方面是为了降低注塑过程中的缩痕风险，控制壳体成型后的平面度，避免安装时出现翘曲卡滞；另一方面格栅形成的凹凸结构，能在插拔作业时提供更好的手指摩擦力，无需额外设计防滑纹就能满足徒手操作的施力需求，同时加强筋结构也能提升壳体整体抗形变能力，在常规插拔力作用下不会出现壳体开裂、插针腔偏移的问题。

　　尺寸边界上，这款接头整体长度控制在23.6mm，宽度7.8mm，高度2.9mm，属于紧凑型接插件范畴，适配设备内部狭小的布线空间，安装时不需要预留过大的操作余量，相邻针位的节距设定为2mm，属于行业内通用的小间距信号连接器规格，能兼容同规格公头插针的对位公差，插针腔内部设计有导向倒角，公头插入时能自动修正±0.3mm范围内的对位偏差，避免硬插导致的插针弯折问题。壳体端部设置的卡扣定位结构，在公头完全插入后能形成卡合限位，设备运行过程中受振动、拉扯外力时不会出现松脱断连的情况，卡扣的解锁力度经过调校，徒手施力即可顺利拔下，同时不会因为日常设备振动出现自行脱开的问题。

　　从实际使用的适配性来看，这款母接头的塑壳内腔预留了插针压接后的容纳空间，适配常规冷压式接线端子的安装，端子装入后不会出现窜动，每个针位之间设置有隔离筋，避免相邻针位的金属端子出现接触短路，即使在多芯信号同时传输的工况下，也能保证各通道信号的独立性，减少信号串扰的风险。壳体底部设计有定位凸台，在板端安装时可以和PCB板上的定位孔配合，焊接或者螺丝固定时不会出现偏移，保证针位和板上焊盘的对位精度。不同于大间距电源连接器，这款小间距母接头主要针对信号传输场景设计，接触件的适配线径范围覆盖常规的信号线缆规格，不需要过大的载流截面，因此整体结构可以做得更加紧凑，在多通道信号采集模块、小型PLC扩展接口、便携检测设备内部接线等场景下，这类小间距多针母接头的应用占比很高，既能满足多通道信号的连接需求，又能尽可能压缩占用的设备内部空间。

　　在建模过程中，这类连接器的结构重点在于插针腔的公差配合设计，腔体内径和插针端子的外径配合间隙需要控制在合理范围，间隙过大会导致端子晃动、接触电阻不稳定，间隙过小则会导致端子装入困难，生产组装效率下降。外壳的壁厚设计保持均匀，避免注塑过程中出现填充不足、飞边过多的问题，格栅加强筋的厚度控制在主壁厚的0.7倍左右，防止筋位背面出现缩印，影响外观和装配精度。端部的卡扣结构做了圆角过渡，避免应力集中导致卡扣断裂，卡扣的变形量经过校核，在反复插拔的寿命周期内不会出现塑性变形，保证卡合的可靠性。整体外形没有多余的冗余结构，所有结构特征都服务于装配、插拔、防护的实际功能需求，没有为了外观增加不必要的曲面造型，完全以工业场景下的实用性能为设计核心，适配自动化组装产线的送料轨道结构，壳体的外形轮廓能顺利在振动盘送料轨道中排序定向，满足批量生产组装的工艺要求。
