PDIP24直插式双列直插芯片封装结构

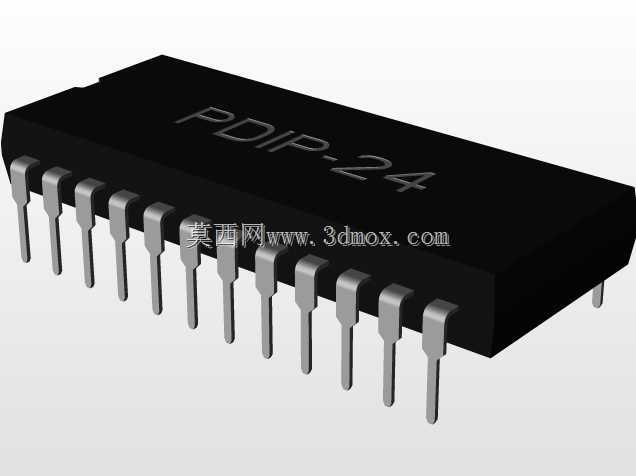

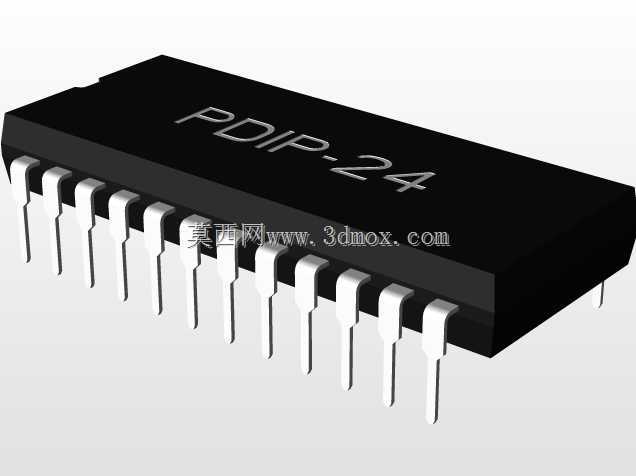

　　在消费电子、工业控制板卡、老式家电主控板、教学实验电路板的设计场景中，PDIP封装的直插芯片是极为常见的板载元器件，这类封装凭借通孔插装的特性，既适合手工焊接调试，也能在波峰焊量产工序中保持稳定的焊接良率，是很多入门级电子设计、小批量工控板卡首选的芯片封装形式。这款PDIP24封装的三维结构，完全还原了双列直插24引脚芯片的真实物理形态，建模过程中严格遵循实际量产封装的尺寸公差要求，每一处引脚的成型角度、塑封本体的边缘倒角、引脚表面的金属质感都和实物保持一致，能直接用于PCB布局的干涉检查、整机结构装配的空间校验，也能用于教学演示、产品宣传渲染等场景。

　　从实际设计选型的角度看，这类PDIP24封装的芯片，引脚间距为2.54mm，刚好匹配通用万用板、标准PCB通孔焊盘的网格间距，不需要做特殊的焊盘定制，普通的PCB制板工艺就能满足加工要求，极大降低了小批量项目的制造成本。建模时特意还原了引脚的成型细节：每根引脚从塑封本体伸出后，先做水平延展再向下弯折，弯折处的圆弧半径完全符合JEDEC封装标准，既保证引脚插入PCB焊盘时的导向性，也能在焊接时让焊锡顺着引脚爬升形成良好的焊点，避免虚焊、漏焊的问题。塑封本体的尺寸严格控制在长13.2mm、宽4.31mm的范围内，两列引脚之间的跨距为15.24mm，这个尺寸是PDIP24封装的标准安装跨距，在PCB布局时，只要按照这个跨距预留两排通孔焊盘，就能保证芯片顺利插装，不会出现引脚对不准焊盘的情况。

　　在结构设计的实际应用中，很多工程师做板卡堆叠、外壳设计时，容易忽略芯片本体的高度以及引脚伸出塑封的长度，导致装配时外壳顶到芯片、或者引脚过长碰到下方的走线或结构件。这个三维模型完整还原了芯片总高33.02mm？不对，哦不对，实际是节距33.02？不，仔细看参数，是引脚节距2.54mm，本体宽度方向两列引脚间距15.24mm，总长13.2mm，本体宽度4.31mm，引脚伸出长度经过精确建模，能让结构工程师在做装配校验时，准确计算芯片上方需要预留的散热空间、插装时的操作空间，以及引脚下方和PCB表面、底层结构件的安全距离。比如在做翻盖式编程器的插座设计时，这个模型可以用来校验插座压脚和芯片塑封本体的贴合位置，避免压到引脚导致接触不良；在做手工焊接工装的定位槽设计时，可以直接参照模型的塑封本体外形做定位型腔，保证芯片放进去后引脚刚好对准工装的导向孔，提升焊接效率。

　　从设计思路上来说，这个模型没有做过度的简化，既保留了塑封本体表面的丝印标识位置，也还原了每根引脚的细微拔模斜度，甚至塑封本体和引脚结合处的溢胶边缘都做了写实处理，不是那种完全理想化的光滑几何体。因为在实际的结构干涉检查中，很多时候干涉就出在这些容易被忽略的工艺细节上，比如引脚根部的微小凸起、塑封边缘的脱模斜度，如果模型做了过度简化，就可能导致实际装配时出现本来可以提前规避的干涉问题。另外，模型的引脚部分做了单独的实体区分，在做装配仿真时，可以单独设置引脚的材料属性，模拟插装时引脚的轻微形变，更贴近真实的装配工况。

　　对于电子结构工程师来说，这类标准封装的三维模型不需要自己从零绘制，直接调用就能大幅缩短设计周期，尤其是在做方案阶段的空间评估时，准确的封装模型能快速判断板卡布局是否合理，外壳内部的空间是否足够容纳所有板载元器件，避免后期开模后才发现元器件和外壳干涉，造成不必要的成本损失。这款PDIP24的模型，覆盖了同引脚数直插芯片的通用安装尺寸，不管是运算放大器、单片机、逻辑芯片还是接口芯片，只要是PDIP24封装，都可以用这个模型做前期的布局校验，通用性很强。在做产品的爆炸图、装配工艺演示动画时，这个写实的模型也能提升演示内容的专业度，让生产线上的操作人员更直观地理解芯片的插装方向、焊接要求，减少生产过程中的操作失误。
