1825规格贴片多层陶瓷电容器三维结构

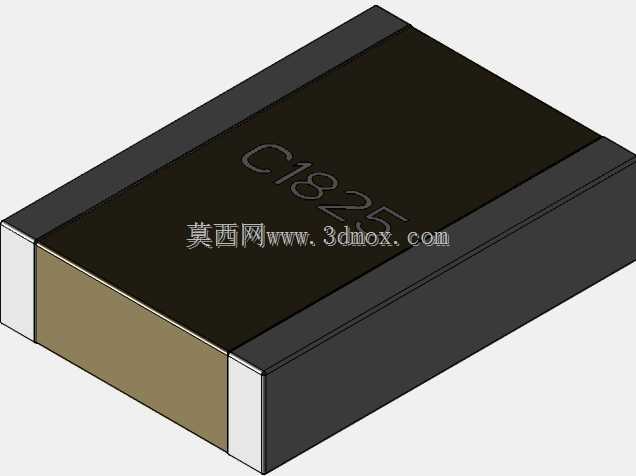

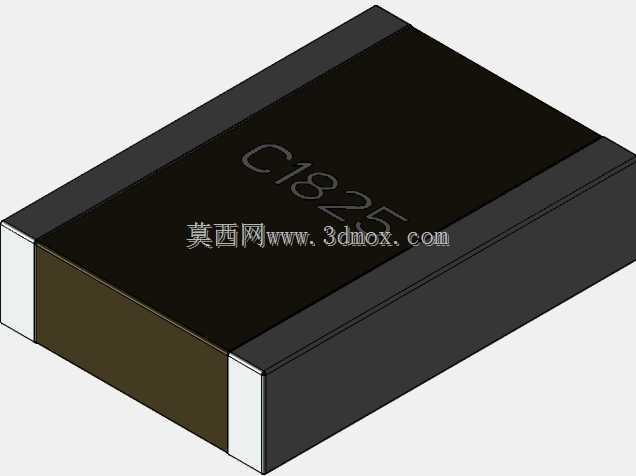

　　在消费电子、工业控制板卡、车载电子模块的PCB布局布线工作里，贴片式多层陶瓷电容器是出现频率最高的被动元件之一，这类元件承担着电源去耦、信号滤波、高频旁路、谐振匹配等核心电路功能，其三维模型的尺寸精度直接影响PCB装配干涉检查、钢网开孔设计、SMT贴装路径仿真的最终效果。本次建模的这款MLCC对应1825封装规格，本体长度为4.5mm，宽度为6.4mm，整体高度控制在1.52mm，属于中大容量的表贴陶瓷电容范畴，常被布置在电源输入端口、大功率IC周边、高速信号链路的接地端，用来滤除电路中的纹波噪声，稳定供电电压，抑制信号传输过程中的尖峰干扰。

　　从实际设计落地的角度出发，这类贴片电容的建模首先要严格把控安装边界的尺寸公差：本体两端的端电极是焊接时与PCB焊盘结合的关键部位，建模时端电极的厚度、伸出长度、金属层覆盖范围都要和实际物料的 datasheet 标称值对齐，不能出现端电极偏移、尺寸超差的问题，否则在做DFM可制造性检查时，会误判焊盘与元件的匹配度，导致实际生产时出现立碑、虚焊、焊点偏移等工艺缺陷。本体部分的建模采用规整的长方体结构，边角做微小的圆弧过渡处理，还原实际陶瓷介质烧结后的外形特征，表面印刷的标识字符位置与实物保持一致，方便在整机BOM可视化核对、装配工位作业指导书制作时，快速识别元件规格，避免错料。

　　在不同的应用场景下，这类尺寸的MLCC选型逻辑也有明显差异：在工业控制板卡上使用时，通常会优先选择宽温域、高耐压的材质型号，建模时不需要额外调整外形尺寸，只需要在模型属性里标注对应的耐压、容值参数区间即可；在消费类轻薄电子产品中应用时，要重点核对元件高度与周边结构件的间隙，比如电容布置在PCB靠近外壳、屏蔽罩、连接器的位置时，1.52mm的本体高度必须和结构件预留的安装空间做干涉检查，避免SMT贴装完成后，元件顶到外壳导致装配间隙超标、壳体受压开裂等问题。

　　建模过程中还要考虑SMT生产仿真的需求：元件的拾取面要保持平整，不能有多余的凸起或凹陷结构，方便贴片机吸嘴拾取仿真时的路径计算；端电极的金属面要单独设置材质属性，和陶瓷本体做区分，在做焊点应力仿真、热分布仿真时，可以分别赋予不同的材料参数，模拟回流焊过程中不同材质的热膨胀系数差异，提前预判焊点开裂、本体热应力碎裂的风险。很多刚接触PCB结构设计的工程师容易忽略贴片电容的模型精度，觉得这类元件结构简单随便画个方块就行，但实际上在高密度板卡设计中，元件之间的间距往往只有0.2mm到0.5mm，哪怕模型尺寸偏差0.1mm，都可能导致实际贴装时元件互相干涉，或者和周边的走线、过孔、测试点产生冲突，增加后期改板的成本。

　　另外，这类大尺寸的1825封装MLCC，因为本身陶瓷介质的脆性较强，在建模时还要考虑到焊盘布局的应力释放空间，模型的安装位置要和PCB上的应力集中区域保持距离，比如PCB的螺丝固定孔周边、板卡弯折区域、接插件插拔受力点附近，都不适合布置这类尺寸偏大的陶瓷电容，避免整机装配或者使用过程中，板卡受外力形变导致电容本体开裂失效。在做整机三维布线时，精准的电容模型也能帮助结构工程师合理规划走线空间，避开元件本体，防止线束挤压电容造成元件损伤。
